Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 109
Gli angoli di forma involucro potranno essere utilizzati per il posizionamento ottimale delle finestre di tra-
slazione. La premessa necessaria è tuttavia che l'angolo di forma involucro sia visibile e che non si trovi
nessuna fila di piedini in quella posizione.
Impostazioni d’integrazione
Cliccando sul riquadro „Impostazioni d’integrazione“ apparirà il menu „Modo misura Row impostazioni d'inte-
grazione“.

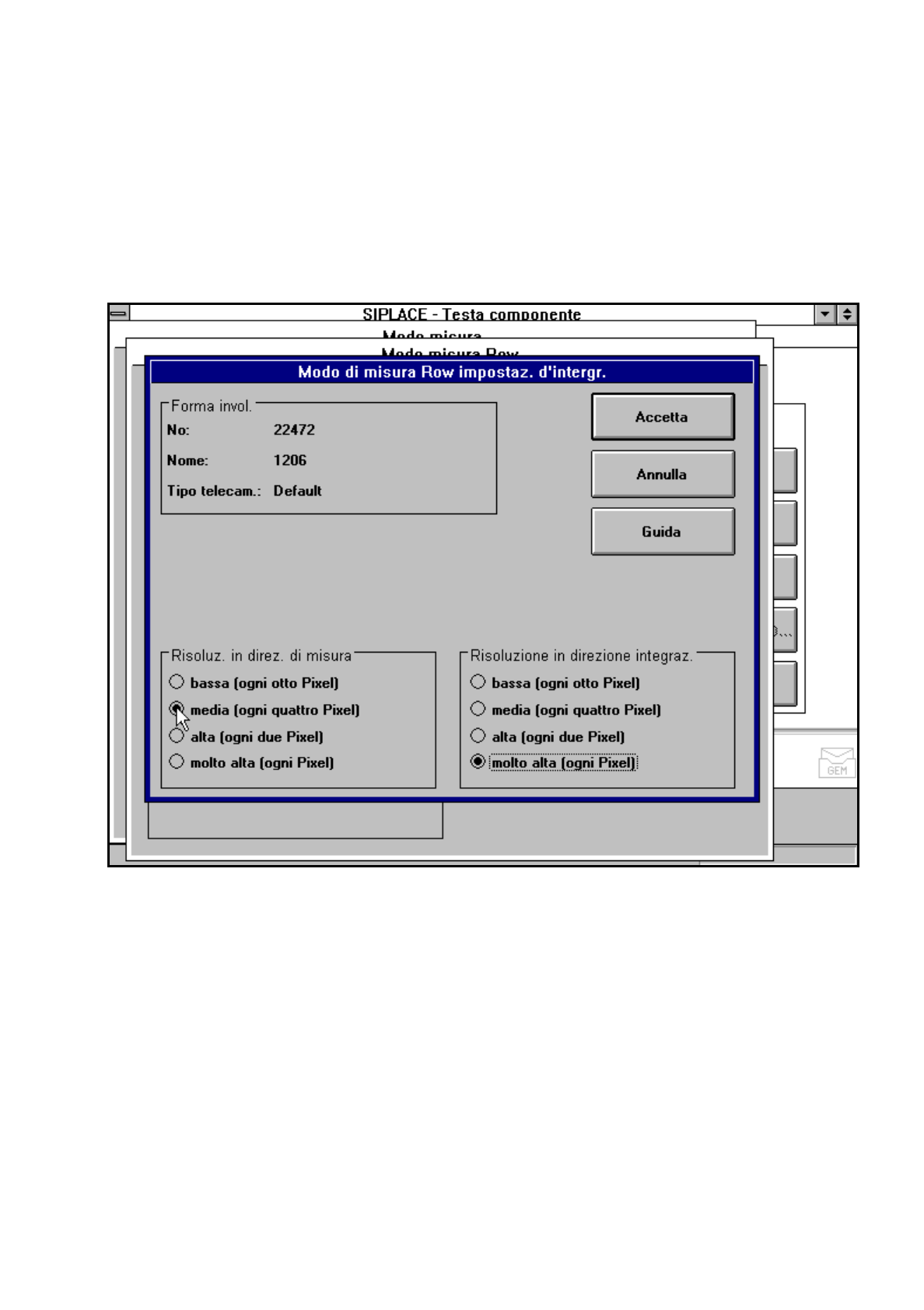

Fig. 5.6.29 Opzione „Modo misura“, menu „Modo misura Row impostazioni d'integrazione“
Abbassando la risoluzione in direzione di misurazione o d'integrazione, sarà possibile ridurre i tempi di
misura. Fate tuttavia attenzione che la struttura da analizzare abbia un numero sufficiente di pixel, dato che in
caso contrario la qualità della misurazione ne verrà influenzata.
5.6.4.18 Modo misura „Corner“
Dopo avere cliccato sul riquadro „Imp. param.“ nella modo misura „Corner“, apparirà il menu „Modo misura
Corner“.
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 110 Preparatore

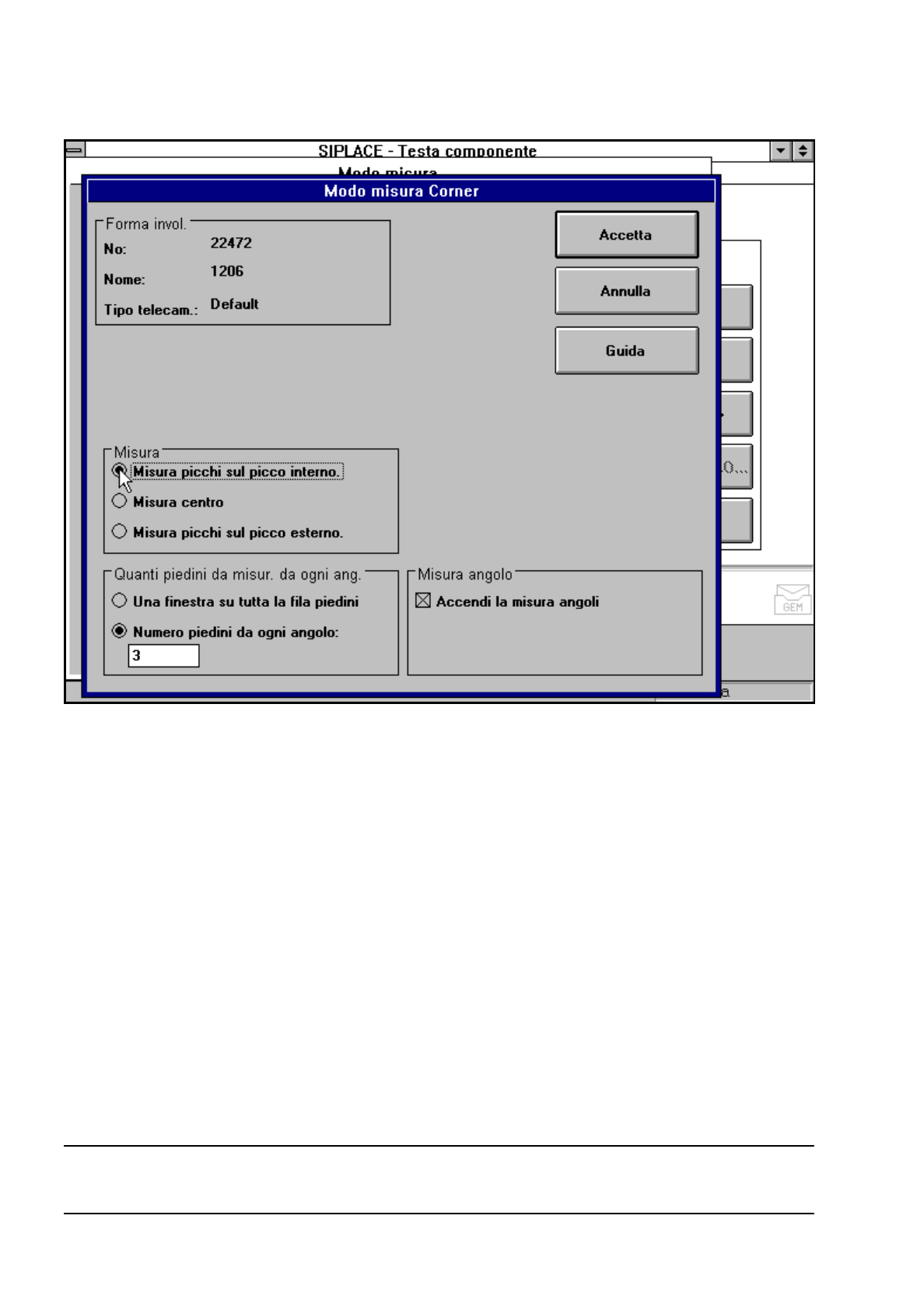

Fig. 5.6.30 Opzione „Modo misura“, menu „Modo misura Corner“
Con questo menu avrete la possibilità
–
di stabilire il metodo di misura dei piedini.
–
di selezionare il numero di piedini da misurare in ogni angolo.
–
di attivare o disattivare la misurazione degli angoli.
Misurazione
Se le punte interne dei piedini sono raffigurate meglio di quelle esterne, per esempio in caso di piedini lucidi e
leggermente piegati verso l'alto, potrete selezionare le seguenti opzioni:
–
misurazione delle punte con la punta interna del piedino, per esempio nel caso di zoccoli
–
centri dei piedini, misurazione del punto focale (misurazione center), per esempio per PLCC, SOI
–
misurazione delle punte con le punte esterne del piedino, per esempio per i QFP, SOT, SO
Numero dei piedini da misurare in ogni angolo
Se i piedini non si differenziano più bene dallo sfondo, per esempio nel caso di spine bianche, potrete stabilire
con questa opzione il numero dei piedini da misurare. La premessa necessaria è tuttavia che il componente
sia descritto completamente nel calcolatore di linea (FDC). Non seguiranno poi altre misurazioni Lead.
INDICAZIONE
Modificate questo valore solo per componenti speciali e spine.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 111
Misurazione degli angoli
In componenti ad una fila, l'angolo di rotazione non viene misurato precisamente. E' quindi preferibile adottare
il calcolo dell'angolo di rotazione per il modo misura Row. Con questa modalità dovrete disattivare la misura-
zione degli angoli.
5.6.4.19 Modo misura „Lead“
Dopo avere cliccato sul riquadro „Imp. param.“ nella modo misura „Lead“, apparirà il menu „Modo misura
Lead“.
Fig. 5.6.31 Opzione „Modo misura“, menu „Modo misura Lead“
In questo menu avrete la possibilità
–
di stabilire il metodo di misura dei piedini.
–
di selezionare le finestre separatamente per ogni piedino o di selezionare una finestra combinata per tutti i
piedini per la misurazione.
Misurazione
Se le punte interne dei piedini sono raffigurate meglio di quelle esterne, per esempio in caso di piedini lucidi e
leggermente piegati verso l'alto, potrete selezionare le seguenti opzioni:
–
misurazione delle punte con la punta interna del piedino, per esempio nel caso di zoccoli
–
centri dei piedini, misurazione del punto focale (misurazione center), per esempio per PLCC, SOJ
–
misurazione delle punte con le punte esterne del piedino, per esempio per i QFP, SOT, SO
