Misurazione degli angoli
In componenti ad una fila, l'angolo di rotazione non viene misurato precisamente. E' quindi preferibile adottare
il calcolo dell'angolo di rotazione per il modo misura Row. Con questa modalità dovrete disattivare la misura-
zione degli angoli.
5.6.4.19 Modo misura „Lead“
Dopo avere cliccato sul riquadro „Imp. param.“ nella modo misura „Lead“, apparirà il menu „Modo misura
Lead“.

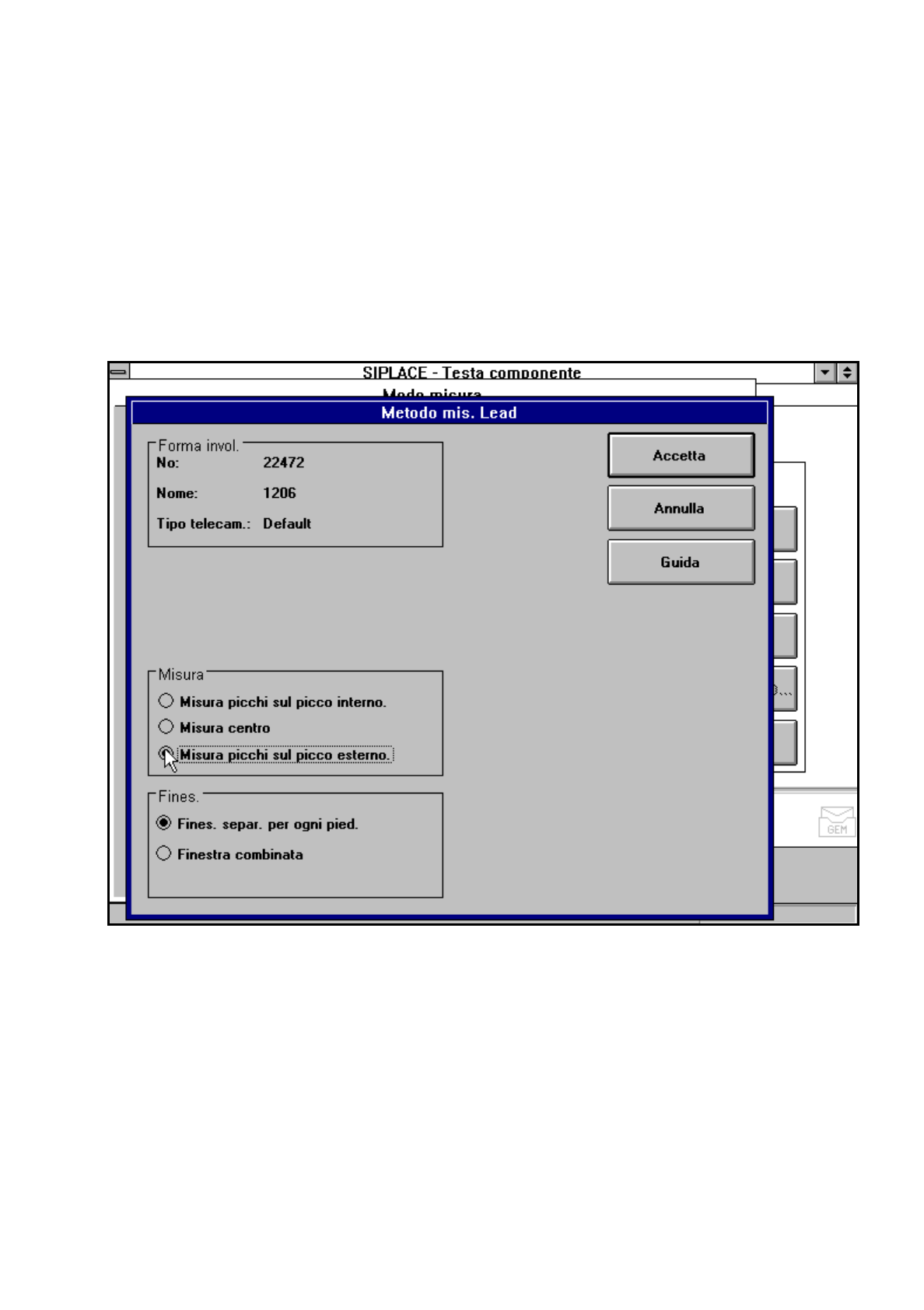

Fig. 5.6.31 Opzione „Modo misura“, menu „Modo misura Lead“
In questo menu avrete la possibilità
–
di stabilire il metodo di misura dei piedini.
–
di selezionare le finestre separatamente per ogni piedino o di selezionare una finestra combinata per tutti i
piedini per la misurazione.
Misurazione
Se le punte interne dei piedini sono raffigurate meglio di quelle esterne, per esempio in caso di piedini lucidi e
leggermente piegati verso l'alto, potrete selezionare le seguenti opzioni:
–
misurazione delle punte con la punta interna del piedino, per esempio nel caso di zoccoli
–
centri dei piedini, misurazione del punto focale (misurazione center), per esempio per PLCC, SOJ
–
misurazione delle punte con le punte esterne del piedino, per esempio per i QFP, SOT, SO
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 112 Preparatore
Finestre
–
Separatamente per ogni piedino
Qui definirete le finestre in direzione primaria (blu scuro) ed in direzione secondaria (azzurro) per la misu-
razione di ogni piedino di componenti irregolari e componenti speciali.
–
Finestra combinata
Potrete definire una finestra comune per tutti i piedini.
5.6.4.20 Modo misura „Grid“
Dopo avere cliccato sul riquadro „Imp. param.“ nella modo misura „Grid“, apparirà il menu „Modo misura
Grid“.

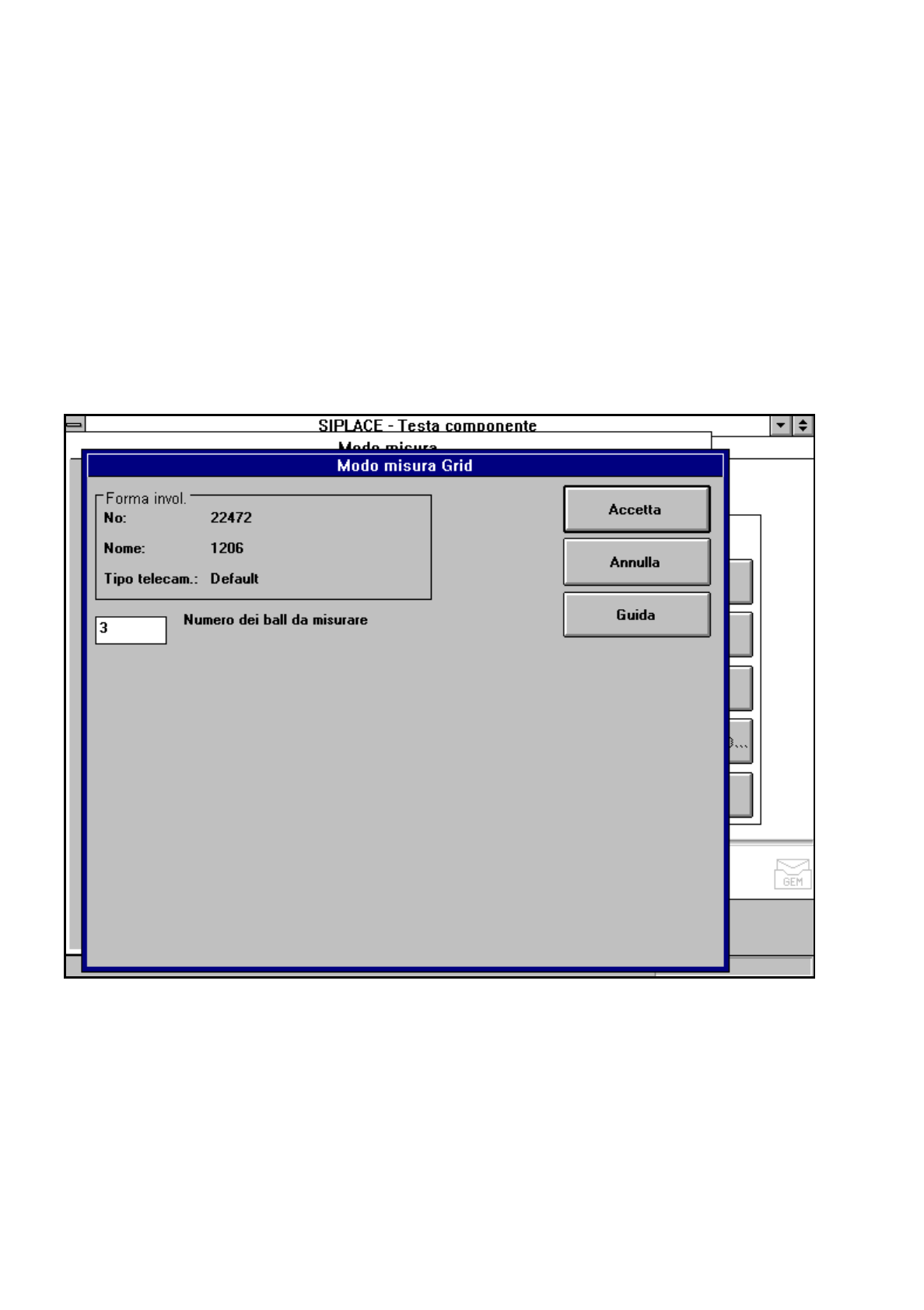

Fig. 5.6.32 Opzione „Modo misura“, menu „Modo misura Grid“
In questo menu dovrete inserire il numero delle balls da misurare in ogni angolo.
5.6.4.21 Modo misura „Ball“
Per questo metodo di misura non sono necessari settaggi.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.7 Breve guida descrittiva delle forme involucro
Preparatore 5 - 113
5.7 Breve guida descrittiva delle forme involucro
5.7.1 Trasmissione dati ed interprete GF
Se un file GF viene trasmesso alla stazione senza file .SST, l‘interprete GF fa uso di determinati settaggi per
la misura della GF che si basano sulla descrizione di GF.

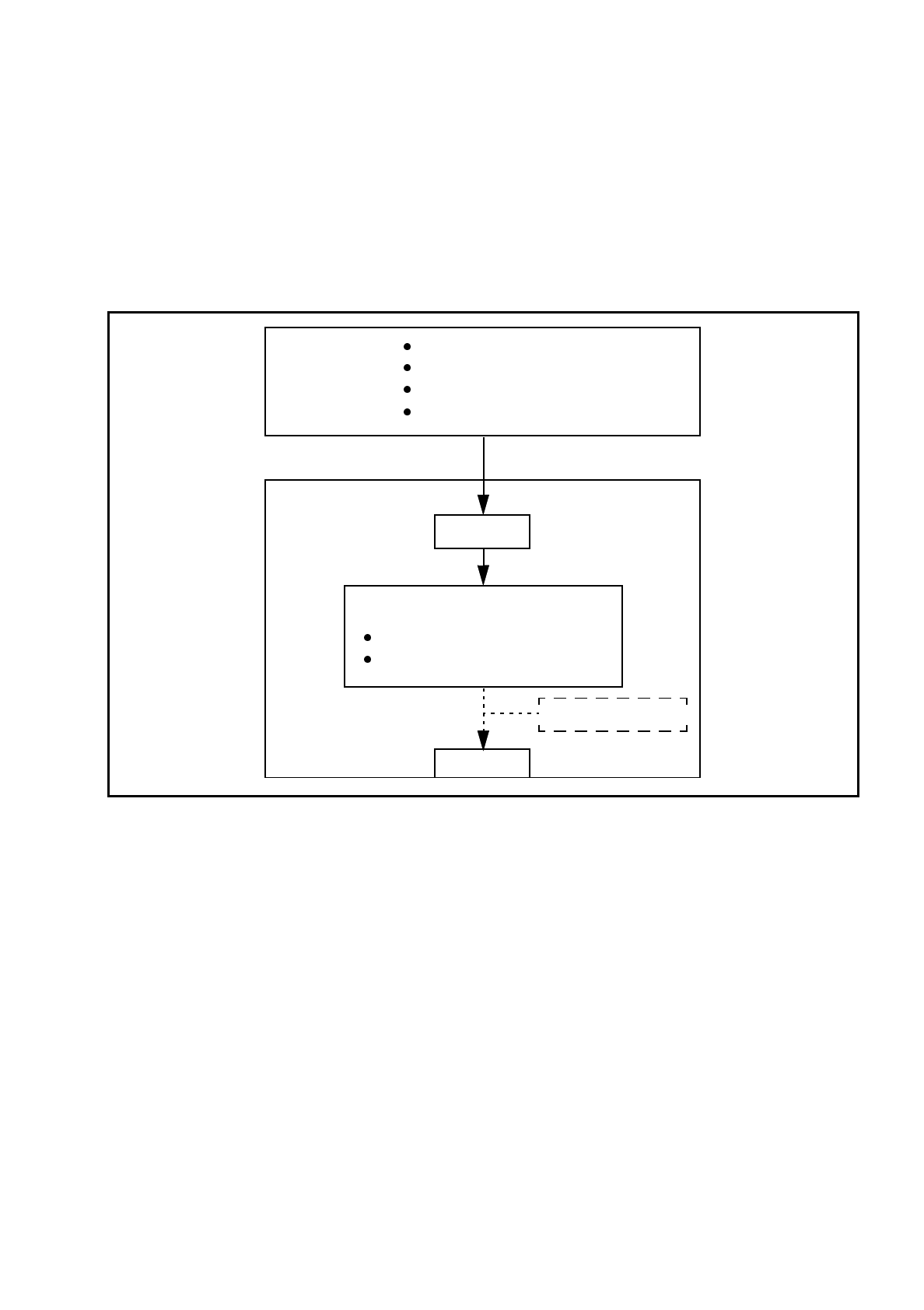

Fig. 5.7.1 Trasmissione dati GF senza manipolazione GF
Nel controller della macchina dei dispositivi automatici di montaggio SIPLACE 80 S-20/F4/F4-6 si trova l‘interprete
GF. I componenti di comunicazione trasmettono i segnali per la gestione dell‘illuminazione dall‘MC alle telecamere.
Compiti dell‘interprete GF
–
selezione automatica di modalità di misura appropriate
–
selezione automatica dei parametri di misura
–
analisi automatica differenziata cubico/non cubico
–
impostazione automatica dell‘illuminazione
L‘interprete GF opera automaticamente con componenti standard e con determinati componenti speciali. Altri
componenti dovranno eventualmente essere perfezionati in seguito. Se è necessario manipolare i settaggi
della forma involucro, tali modifiche verranno salvate nel file .SST e ritrasmesse poi al calcolatore di linea.
Manipolatore GF
CL
Biblioteca GF
Descrizione GF e componenti
Assegnazione pipette
Selezione telecamere
Disco fisso
.OGF
Interprete GF
Selezione autom. modalità misura
Selezione modalità misura
CS
MVS
