Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 0 Introduzione Edizione 07/97 V ersione software dalla S R.403.xx 0.4 Prospetto dei gruppi 0 - 29 0.4.7 Prosp etto della t esta IC Fig. 0.4.7 Prospetto della testa IC - Didasc…
0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.403.xx
0 - 28
0.4.6 Sommario della testa a revolver da 6
Fig. 0.4.6 Prospetto della testa a revolver da 6
- Didascalia della Fig. 0.4.6
Piastra per videocamera CO Bussole (da 1 a 6)
Unità di regolazione per la posizione di scarto Azionamento della stella
Ripartitore intermedio Y10 Azionamento dell’asse Z
Videocamera CO
1
2
3
4
5
6
7
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 0 Introduzione
Edizione 07/97 Versione software dalla SR.403.xx 0.4 Prospetto dei gruppi
0 - 29
0.4.7 Prospetto della testa IC
Fig. 0.4.7 Prospetto della testa IC
- Didascalia della Fig. 0.4.7
➀
Manicotto
➁
Ugello del vuoto
➂
Pipetta
➃
Sistema a videocamera CO per la testa di montaggio IC
1
2
3
4
0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.403.xx
0 - 30

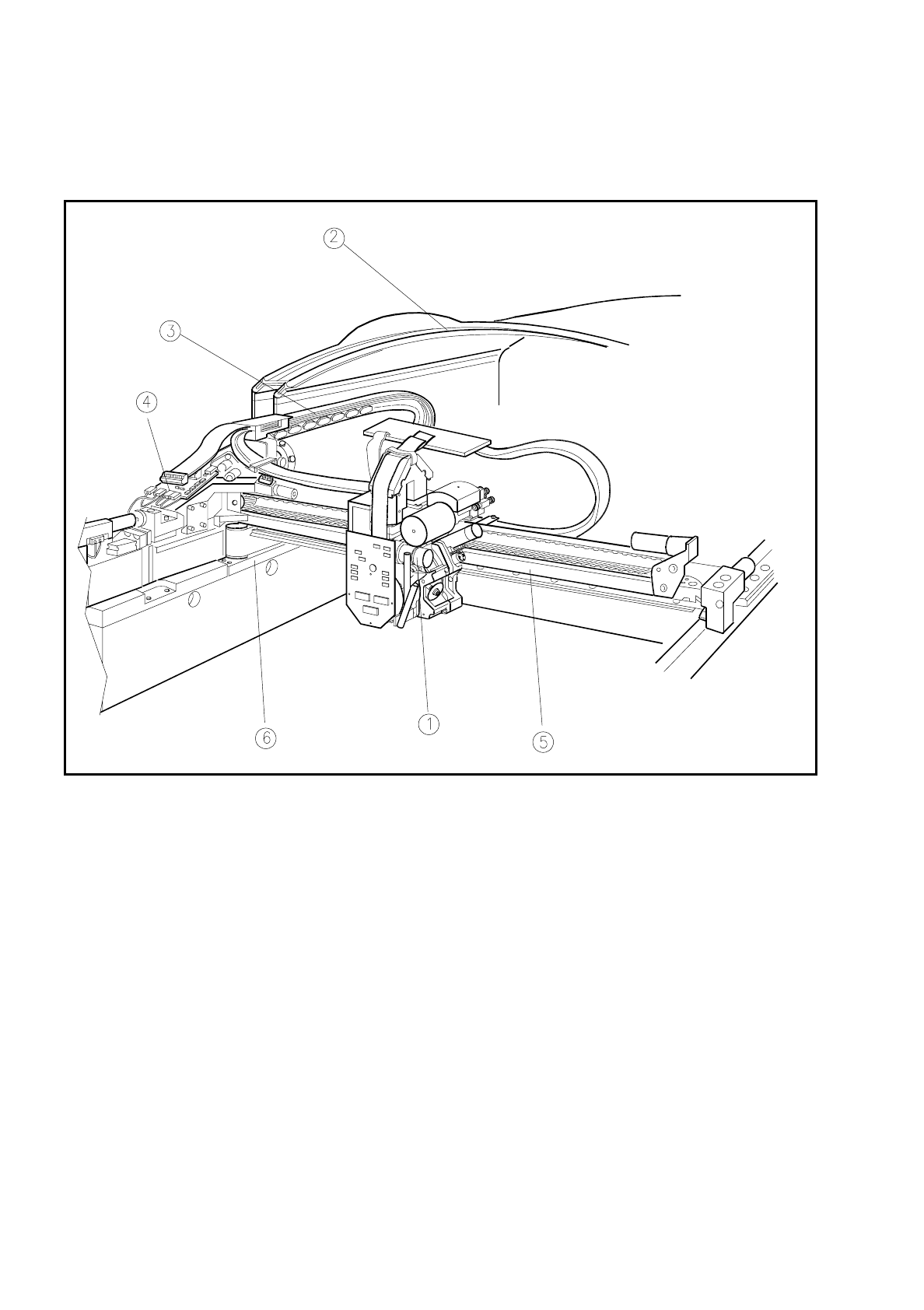

0.4.8 Prospetto del portale
Fig. 0.4.8 Prospetto del portale
- Didascalia della Fig. 0.4.8
➀
Testa a revolver
➁
Cappe di protezione
➂
Guida per cavi
➃
Scheda di trasformazione per assi del portale
➄
Asse X
➅
Asse Y
