Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente Preparat ore 5 - 70 5 Opzioni d el menu „T esta componente“, Parte 4 Menu „Modo misura“ Men…

100%1 / 688
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 69
7

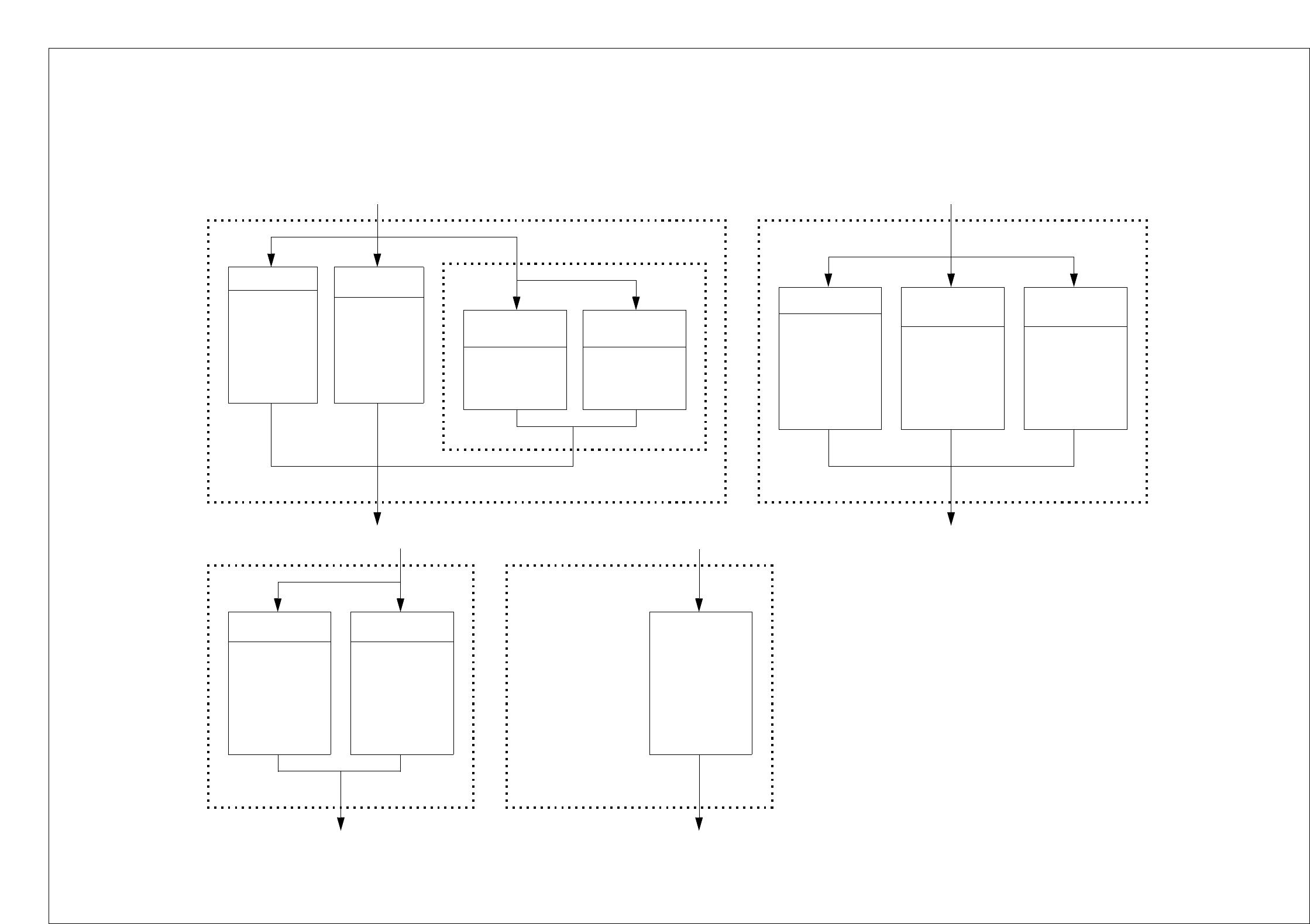

Opzioni del menu „Testa componente“, Parte 3
Menu „Modo misura“
Modo misura
Size
Menu „Modo misura“
Annulla
Accetta
Regolazione
Row
Regolazione
Menu
„Modo misura
Size“
Menu
„Modo misura
Row“
Corner
Regolazione
Menu
„Modo misura
Corner“
Lead
Regolazione
Menu
„Modo misura
Lead“
Grid
Regolazione
Menu
„Modo misura
Grid“
Ball
Inserimenti
esadecimali
Annulla Accetta Annulla Accetta Annulla Accetta Annulla Accetta Annulla Accetta
Size
Row BallCorner Lead Grid
P1
P2
P2a
P3
P1
P1a
P1
P2
P3
P4
P5
P1
P1a
P2a
P2a
P1
P2
P3
P3a
P1
P1a
P2
Annulla Accetta
Menu „Modo misura 2“
Menu „Modo misura Size“
Risoluzione per
il calcolo degli
angoli
Bassa
Media
Alta
Molto alta
Metodo per il
calcolo della
rotazione
Selezione
automatica
metodo SWIN
metodo TWIN
Direzione
d´integrazione
Lungo la larghezza
lungo l´altezza
Menu „Modo misura Size impostazioni d’integrazione“
Risoluzione in dire-
zione di misurazione
Bassa
Media
Alta
Molto alta
Risoluzione in dire-
zione d´integrazione
Bassa
Media
Alta
Molto alta
Annulla Accetta
Annulla Accetta
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 70
5
Opzioni del menu „Testa componente“, Parte 4
Menu „Modo misura“
Menu „Modo misura Row“
Misurazione
Misurazione delle
punte con le
punte interne
Misurazione
center
Misurazione delle
punte con le
punte esterne
Risoluzione in dire-
zione di misurazione
Bassa
Media
Alta
Molto alta
Risoluzione in dire-
zione d´integrazione
Bassa
Media
Alta
Molto alta
Annulla Accetta
Annulla Accetta
Utilizzare
angoli GF
Per la finestra di
rotazione
Per la finestra di
traslazione
Menu „Modo misura Row
impostazioni d’integrazione“
Menu „Modo misura Corner“
Misurazione
Misurazione delle
punte con le
punte interne
Misurazione
center
Misurazione delle
punte con le
punte esterne
Annulla Accetta
Numero dei piedini
da misurare in
ogni angolo
Una finestra in tutta
la fila di piedini
Numero dei piedini
in ogni angolo
Misurazione dei
piedini attivata
si / no
Menu „Modo misura Lead“
Misurazione
Misurazione delle
punte con le
punte interne
Misurazione
center
Misurazione delle
punte con le
punte esterne
Annulla Accetta
Finestra
Separatamente
per ogni piedino
Finestra
combinata
Menu „Modo misura Grid“
Annulla Accetta
Numero delle
balls da
misurare
