Questo capitolo contiene una serie di tematiche nelle quali sono sfociate esperienze acquisite nell‘esercizio
del dispositivo automatico.
Con questi consigli desideriamo aiutarVi nel ridurre al minimo i tempi di arresto della macchina prevenendo gli
errori e cercando in tal modo di evitarli. Per questo motivo ci è sembrato utile creare cosiddetti profili
dell‘utente e del preparatore per potere raggiungere la massima efficienza possibile del dispositivo automa-
tico grazie a questa divisione dei compiti.
6.1 Accendendo la linea SIPLACE
6.1.1 Avvio del calcolatore di linea
●
Accendete il monitor.
●
Accendete l‘alimentazione della corrente continua (AC). Dopo circa 2 minuti apparirà una finestra di dia-
logo.
●
Inserite nello spazio ’AUTXXXXX login’
plr
(X = segnaposto per l‘identificativo).
●
Premete il tasto RETURN.
●
Inserite la password e ripremete il tasto RETURN.
Dopo circa 3 min. apparirà sullo schermo il menu ’Desktop’ (finestra di base).
Se non è necessario inserire la password premete il tasto RETURN due volte di seguito.
6.1.2 Avvio delle stazioni
ATTENZIONE
O
Accendete le stazioni e la periferia solamente quando apparirà il menu ’Desktop’ sul monitor del calcolatore di
linea, potrebbero altrimenti presentarsi problemi di comunicazione.
O
Prima di accendere il dispositivo automatico...
●
Controllate che l‘alimentazione della corrente o dell‘aria compressa siano allacciate al dispositivo automa-
tico.
●
I manometri indicano la pressione d‘esercizio necessaria?
●
Effettuate un controllo a vista nel dispositivo automatico. Fate particolare attenzione ad eliminare ogni
●
ostacolo nell‘area di spostamento dei portali.
●
Controllate che gli assi z di tutte le teste si trovino nella rispettiva posizione finale superiore.
●
Chiudete le cappe di protezione.
●
Controllate che non ci siano dischetti nel drive dei dischetti del calcolatore della stazione.
6 Cosa fare ... Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
6.1 Accendendo la linea SIPLACE Edizione 07/97 Versione software dalla SR.403.xx
6 - 4
●
Accendete il dispositivo automatico con l‘interruttore principale. Se il calcolatore di linea è allacciato e la
comunicazione è perfetta apparirà dopo circa 2 minuti il menu principale per la classe d‘utenza ‚Opera-
tore‘.
INDICAZIONE:
Fate attenzione: durante il trasferimento di dati dal calcolatore di linea al calcolatore della stazione deve
essere acceso il pulsante rosso „Interrompi lavorazione“ (vedi il punto A della Fig. 6.1.1).

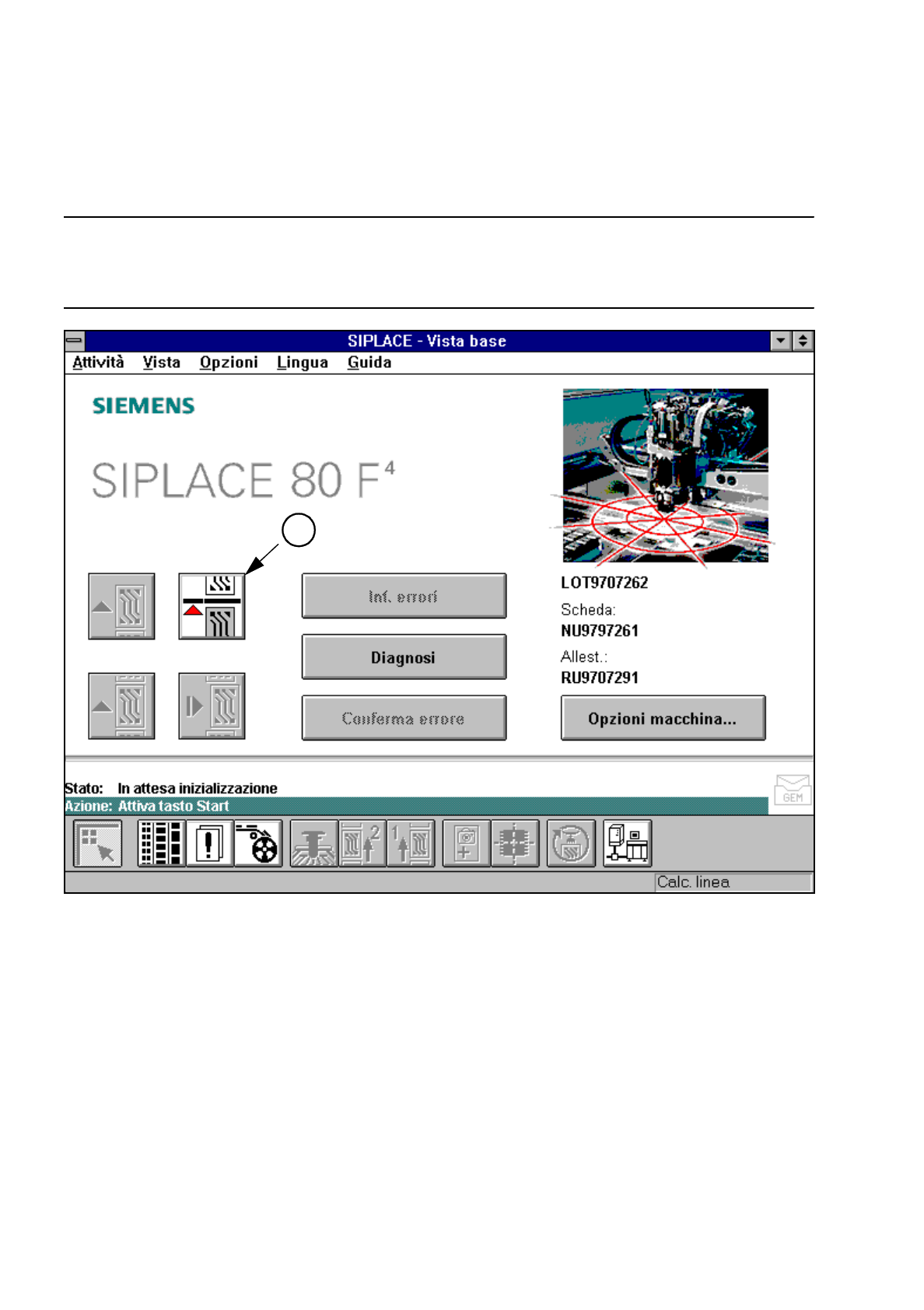

Fig. 6.1.1 Menu Vista base - richiesta di inserimento dei dati all‘avvio del dispositivo automatico
●
Dopo la richiesta che apparirà sullo schermo premete uno dei tasti di avvio rotondi verdi sul lato di entrata
o di uscita.
La riga di „stato“ sul monitor indica l‘azione che si sta compiendo.
Nella riga „Azione“ immediatamente sottostante (sottolineata di verde) sono indicate le azioni che dovrete
eseguire.
Al termine dell‘inizializzazione il dispositivo automatico è pronto per il funzionamento.
6.1.3 Diagramma a blocchi dell‘accensione della linea SIPLACE
Il seguente diagramma a blocchi mostra le azioni del calcolatore di linea, del dispositivo automatico e
dell‘utente durante l‘accensione e l‘avvio della linea SIPLACE.
A
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 6 Cosa fare ...
Edizione 07/97 Versione software dalla SR.403.xx 6.1 Accendendo la linea SIPLACE
6 - 5
Fig. 6.1.2 Diagramma a blocchi „Accensione linea SIPLACE“
Controlla
allestimento
Riempi tracce
no
Compiti del calculat. di linea
Caricare dati scheda
Fiducial
o.k.?
Ordini alla macchina
Appare il generatore
di allestimento
Controllo dell‘allestimento
( coll. moduli di alimentaz. )
Accensione
Controllo pipette
Event. modificare
configurazione pipette
Manutenzione CS
Introduci circuito scheda
Errori di
traccia
sì
Interrompi
montaggio
no
CS in conv. d‘uscita
sì
Calcolatore della stazione
Grassetto :
Corsivo :
da eseguire da
parte dell‘utente
eseguito e
segnalato dalla
macchina
Conferma del generatore
di allestimento
Didascalia
