6 Cosa fare ... Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 6.6 Prima di iniziare l‘allestimento Edizione 07/97 V ersione software dalla SR.403.xx 6 - 12 6.6 Prima di iniziare l‘allestimen to Quand o esegui te il p reall…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 6 Cosa fare ...
Edizione 07/97 Versione software dalla SR.403.xx 6.5 Eseguendo un processo di controllo in quanto utente
6 - 11
●
Negli scambiatori di vassoi controllate che i trays con i vassoi siano accostati ai listelli di guida e che siano
bene attaccati ai magneti. Controllate anche i poli dei componenti nel tray.
●
Tenete pronti i rotoli vuoti delle cinghie per i moduli di alimentazione.
●
Inserite nel contenitore della cinghia assi da innesto per rotoli per cinghie pesanti.
●
Inserite le lamiere di divisione come indicato nella Fig. 6.5.2 e ricordate che la divisione minima del conte-
nitore per cinghia è una divisione da 2, eviterete in tal modo errori di montaggio.

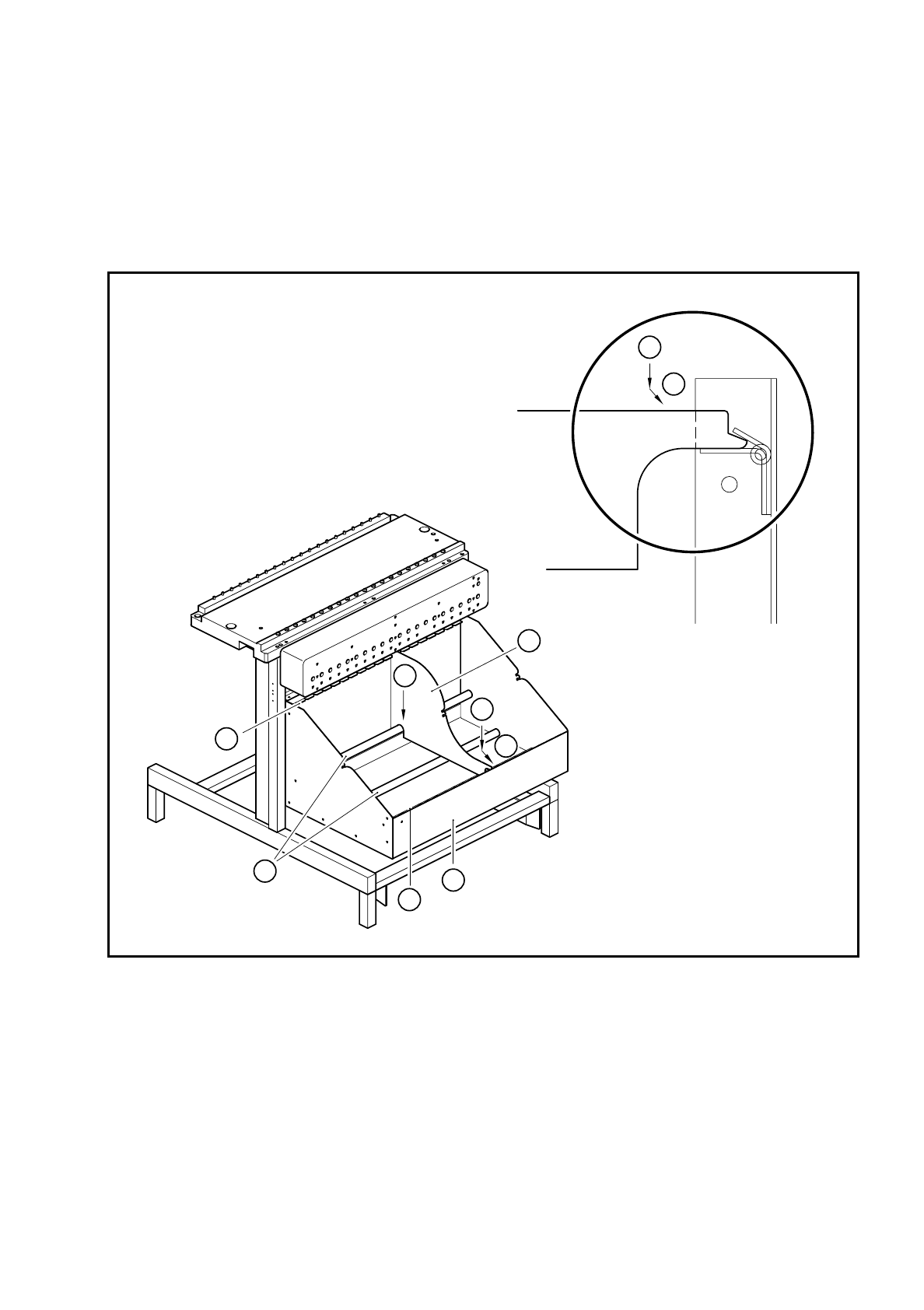

Fig. 6.5.2 Inserimento delle lamiere di divisione nel contenitore
Didascalia della Fig. 6.5.2
1 contenitore per cinghia
2 lamiera divisoria
3 guida delle lamiere divisorie sul lato anteriore del contenitore
4 guida delle lamiere divisorie sul lato posteriore del contenitore
5 barra d‘appoggio delle lamiere divisorie
Sequenza delle operazioni della Fig. 6.5.2
A Inserire la lamiera divisoria con il nasello
sotto
alla guida nella parte anteriore del contenitore.
B spingere la lamiera divisoria in direzione (B) .
C Spingere la lamiera divisoria fino a farla incastrare nella barra d‘appoggio (5)
4
5
3
1
2
C
A
B
A
B
6 Cosa fare ... Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
6.6 Prima di iniziare l‘allestimento Edizione 07/97 Versione software dalla SR.403.xx
6 - 12
6.6 Prima di iniziare l‘allestimento
Quando eseguite il preallestimento della macchina controllate i seguenti punti:
●
pulite i moduli di alimentazione con l‘aspirapolvere o „scuotendoli“.
●
Svuotate la pellicola di rivestimento dei moduli di alimentazione S.
●
Pulite i punti d‘appoggio dei moduli di alimentazione.
●
Pulite i tavoli dei componenti.
Puliteli con l‘aspirapolvere od utilizzate un pennello a setole corte per potere eliminare componenti mal-
fermi sul tavolo dei componenti.
PERICOLO DI FERITE
O
Evitate di estrarre con le dita componenti dalla guida magnetica dei tavoli CO, potreste ferirVi con le piccolis-
sime scheggie metalliche. Per compiere questa operazione utilizzate un pennello a setole corte.
●
Passate regolarmente - o quando constatate la presenza di irregolarità - pietra oliare sulla guida magne-
tica dei tavoli (vedi sezione 9.3.3 ’Tavoli per componenti’, pagina 9 - 20).
●
Pulite le superfici d‘appoggio del lato inferiore dei tavoli CO.
●
Pulite con l‘aspirapolvere il contenitore della cinghia.
●
Fate attenzione a rispettare la divisione giusta dei moduli di alimentazione.
●
Controllate il posto dei moduli di alimentazione.
●
Tutte le spine dei moduli di alimentazione sono inserite al posto giusto?
●
Tagliate di circa 3 cm la cinghia vuota del modulo di alimentazione dal lato anteriore.
●
Le lamiere del contenitore della cinghia sono inserite al punto giusto (vedi Fig. 6.5.2, pagina 6 - 11)?
●
Fate attenzione al giusto spessore dei rotoli CO e munite i rotoli più grossi di assi d‘innesto.
●
Tagliate i pezzi di cinghia rimasti.
Il personale nell‘area di preallestimento dovrebbe disporre degli stessi strumenti degli utenti della macchina.
Troverete una lista degli strumenti nella sezione 6.13 da pagina 6 - 21.
INDICAZIONE:
Se ci sono errori nell‘allestimento, gli utenti della macchina ne dovranno dare comunicazione (scritta o orale)
al personale dell‘area di preallestimento.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 6 Cosa fare ...
Edizione 07/97 Versione software dalla SR.403.xx 6.7 Cambiando l‘allestimento
6 - 13
6.7 Cambiando l‘allestimento
Prima di cambiare l‘allestimento stampate l‘allestimento con la descrizione delle attività usando la stampante
del calcolatore di linea come descritto nel manuale d‘uso del „Calcolatore di linea UNIX“.
6.7.1 A cosa dovreste fare attenzione sostituendo i moduli di alimenta-
zione
●
Quando inserite o estraete i moduli di alimentazione nel tavolo dei componenti afferrateli con molta atten-
zione. Non fate urtare la superficie di appoggio dei moduli di alimentazione contro gli angoli del tavolo CO.
●
Pulite tutti i piani di appoggio dei moduli di alimentazione.
–
Estraete i componenti malfermi.
–
Eventualmente eliminate lo strato di gomma o la sporcizia sulla superficie di appoggio dei moduli di
alimentazione.
●
Pulite i tavoli CO.
–
Puliteli con l‘aspirapolvere o con un pennello con setole corte.
PERICOLO DI FERITE
O
Evitate di estrarre con le dita componenti dalla guida magnetica dei tavoli CO, potreste ferirVi con le piccolis-
sime schegge metalliche. Usate un pennello a setole corte.
6.7.2 A cosa dovreste fare attenzione cambiando il tavolo CO
●
Mettete i moduli di alimentazione in un posto d‘allestimento esterno come indicato dallo scheda d‘allesti-
mento. Seguite le indicazioni di preallestimento nella Sezione 6.6.
●
Fate attenzione che le superfici di appoggio delle guide scorrevoli del dispositivo automatico (vedi Fig.
6.7.1) siano pulite quando inserite il tavolo CO.
INDICAZIONE:
Spingete attentamente nel dispositivo automatico il tavolo di sostituzione CO e non con troppa ‚forza‘. Se
il tavolo di sostituzione CO si scontra con lo scambiatore di pipette, quest‘ultimo potrebbe andare fuori
posto e lo dovreste ricalibrare.
