7.1 Info errori
Se durante la lavorazione di un circuito scheda si presenta un errore, è possibile richiamare le informazioni
sull´errore relative a quest´ultimo. Queste informazioni specifiche sull´errore potranno essere richiamate sia
dalla Vista base che da „Visualizza errore“.
7.1.1 Procedimento
Durante la lavorazione si presenta un errore che viene visualizzato nella finestra di stato.
Cliccate sul riquadro
Inf. errori
.

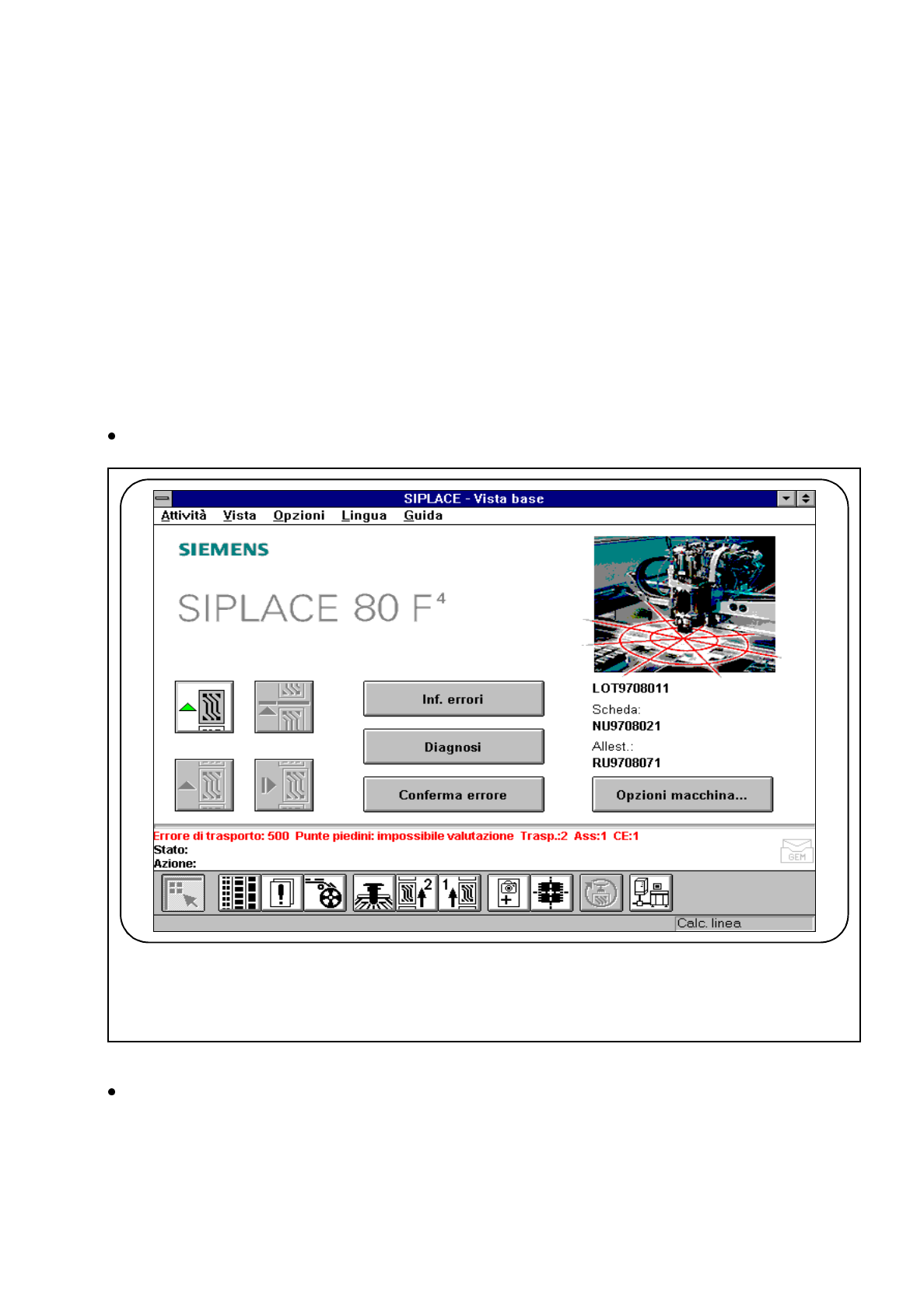

Fig. 7.1.1 Esempio di un messaggio di errore
Apparirà la seguente finestra.
7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
7.1 Info errori Edizione 07/97 Versione software dalla SR.403.xx
7 - 4

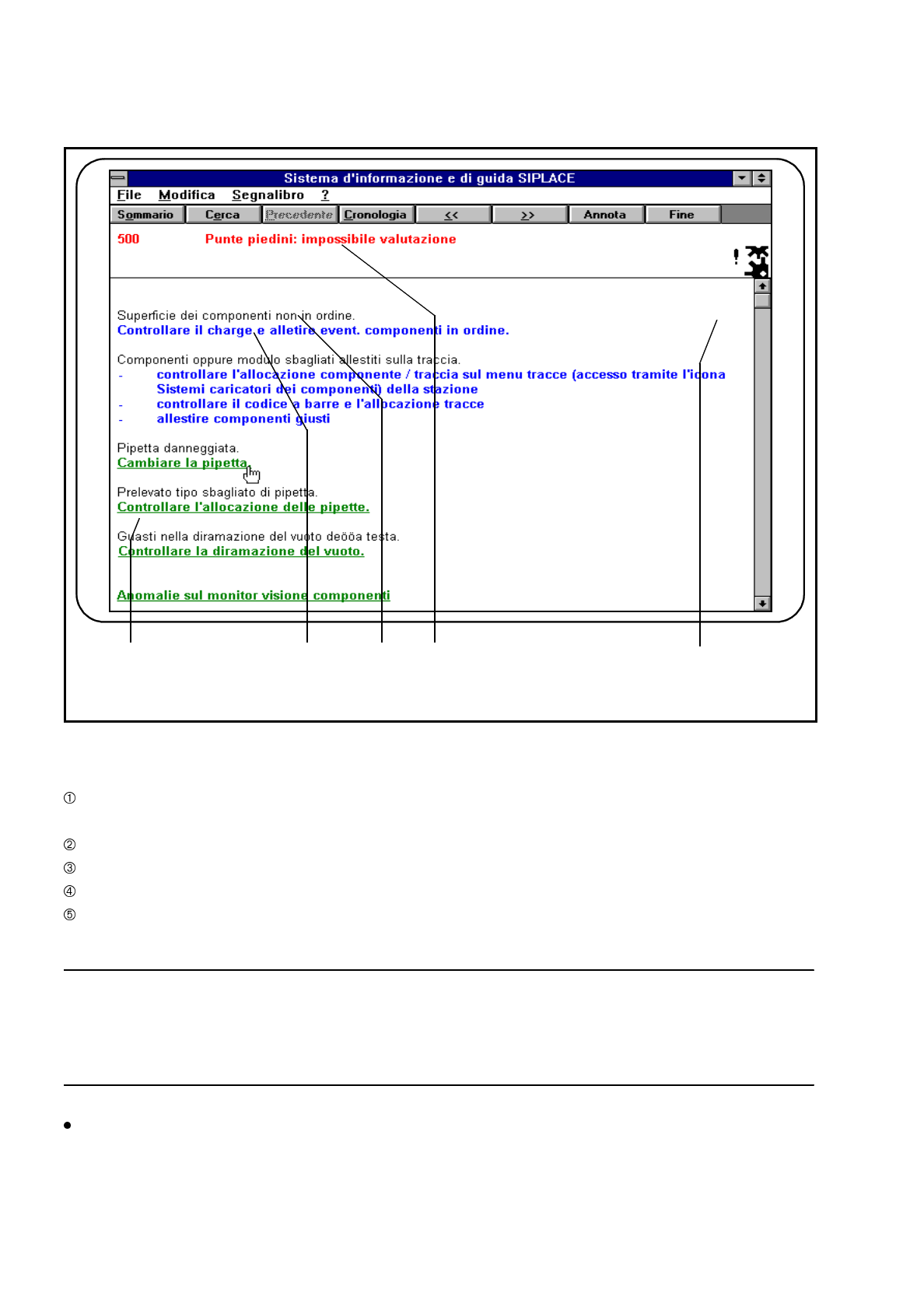

Fig. 7.1.2 Esempio della rispettiva informazione sull´errore
- Didascalia della Fig. 7.1.2
Risoluzione con informazioni aggiuntive sulla causa dell´errore (testo verde).
Cliccando, otterrete altre informazioni.
Risoluzione senza informazioni aggiuntive (testo blu).
Causa possibile dell´errore (testo nero).
L´errore presentatosi con il numero dell´errore (testo rosso).
Il simbolo del relativo tipo di errore (errore di macchina, di traccia ecc...).
INDICAZIONE
Il significato dei testi (causa/soluzione) viene differenziato dai diversi colori.
Il testo nero Vi mostra le cause possibili dell´errore presentatosi. La relativa risoluzione si trova sotto, nel testo
blu o verde.
Cliccate sul testo verde. Verranno mostrate altre informazioni per la risoluzione della causa dell´errore.
5432
1
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7 Info errori e diagnosi
Edizione 07/97 Versione software dalla SR.403.xx 7.1 Info errori
7 - 5

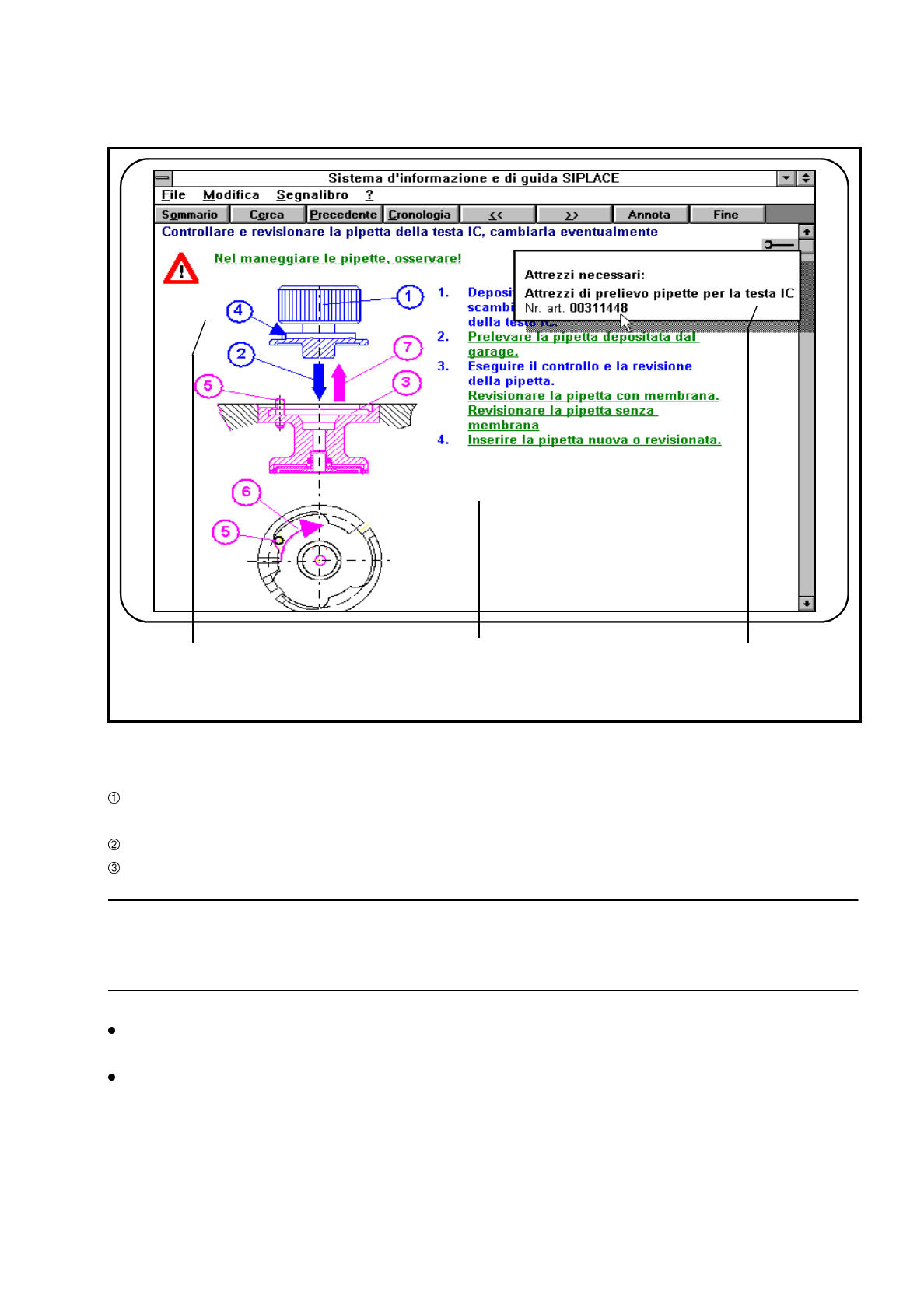

Fig. 7.1.3 Esempio di altre informazioni per la risoluzione
- Didascalia della Fig. 7.1.3
Il testo dell´indicazione apparirà cliccando. Osservarlo assolutamente! (Triangolo rosso e testo verde sotto-
lineato).
Cliccando otterrete altre informazioni (testo verde).
Cliccando su questo simbolo verranno visualizzate i soccorsi relativi al rispettivo tema.
ATTENZIONE
∆
!
Rispettate sempre i testi delle indicazioni contrassegnati dal triangolo rosso.
Cliccate sul simbolo dei soccorsi per visualizzare le informazioni relative ai soccorsi disponibili (vedi Fig.
7.1.3).
Cliccate sul testo accanto al triangolo rosso e rispettate le indicazioni (vedi Fig. 7.1.4).
