7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7.2 Diagnosi Edizione 07/97 Versione software dalla SR.403.xx 7 - 12 7.2.2.1 Bottone - informazioni Se so no dispo nibil i info rmazion i rigua rdo de …
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7 Info errori e diagnosi
Edizione 07/97 Versione software dalla SR.403.xx 7.2 Diagnosi
7 - 11

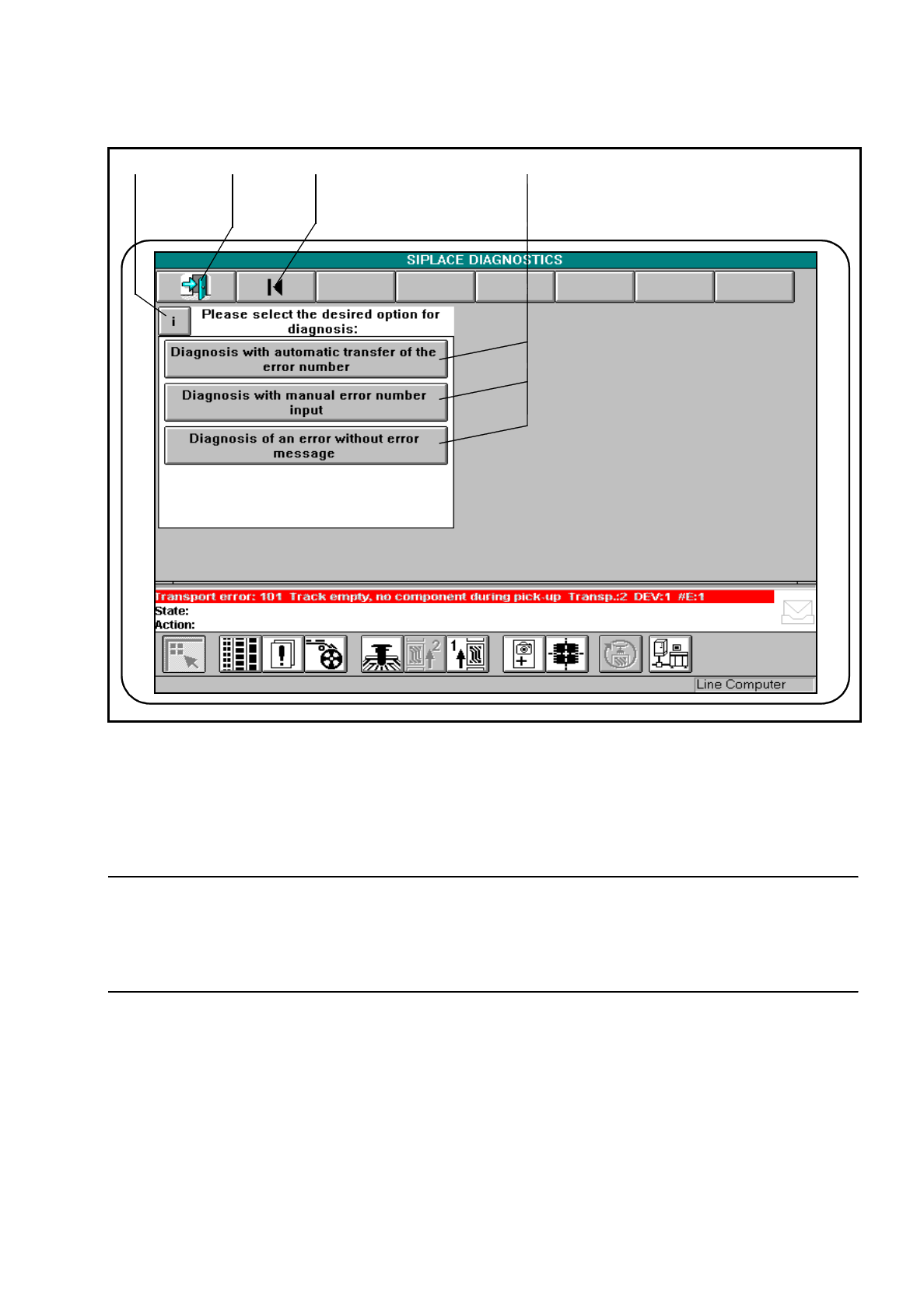

Fig. 7.2.2 Videata di base della Diagnosi
- Didascalia della Fig. 7.2.2
➀
Bottone per le informazioni
➁
Chiusura della Dignosi
➂
Ritorno alla videata di base della Diagnosi
➃
Riquadri della diagnosi
INDICAZIONE
La barra dei simboli e degli stati del menu di base del software della stazione rimane raffigurata sullo schermo
e si può passare a questa vista.
Se tuttavia desiderate ritornare alla Diagnosi, dovrete cliccare sul riquadro
Diagnosi
.
1 2 3
4
☞
7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
7.2 Diagnosi Edizione 07/97 Versione software dalla SR.403.xx
7 - 12
7.2.2.1 Bottone - informazioni
Se sono disponibili informazioni riguardo determinati menu, verrà visualizzato il Bottone - informazioni.
INDICAZIONE
Dovrete leggere ed osservare le informazioni visualizzate con il Bottone - informazioni .
Cliccate sul simbolo del Bottone - informazioni.
Fig. 7.2.3 Esempio della visualizzazione di informazioni
- Didascalia della Fig. 7.2.3
➀
Far scorrere in avanti le altre finestre (se disponibili)
➁
Far scorrere all´indietro lafinestra visualizzata (se disponibile)
➂
Visualizzare altre informazioni (se attivo)
➃
Far scorrere verso l´alto la finestra visualizzata
➄
Far scorrereverso il basso il contenuto della finestra
➅
Stampare la finestra visualizzata
➆
Ritornare alla finestra precedenter
1 2 3 4 5 6 7
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7 Info errori e diagnosi
Edizione 07/97 Versione software dalla SR.403.xx 7.2 Diagnosi
7 - 13
7.2.2.2 Riquadri della Diagnosi
Avete tre possibilità diverse per avviare la Diagnosi .
Diagnosi con assunzione automatica del messaggio d´errore
Cliccando su questo bottone avvierete la diagnosi dell´errore visualizzato nella barra di stato.
Diagnosi con inserimento manuale del messaggio d´errore
Cliccate su questo bottone.
Inserite nello spazio d´inserimento il numero dell´errore per il quale volete avviare la diagnosi e con-
fermate con Enter.

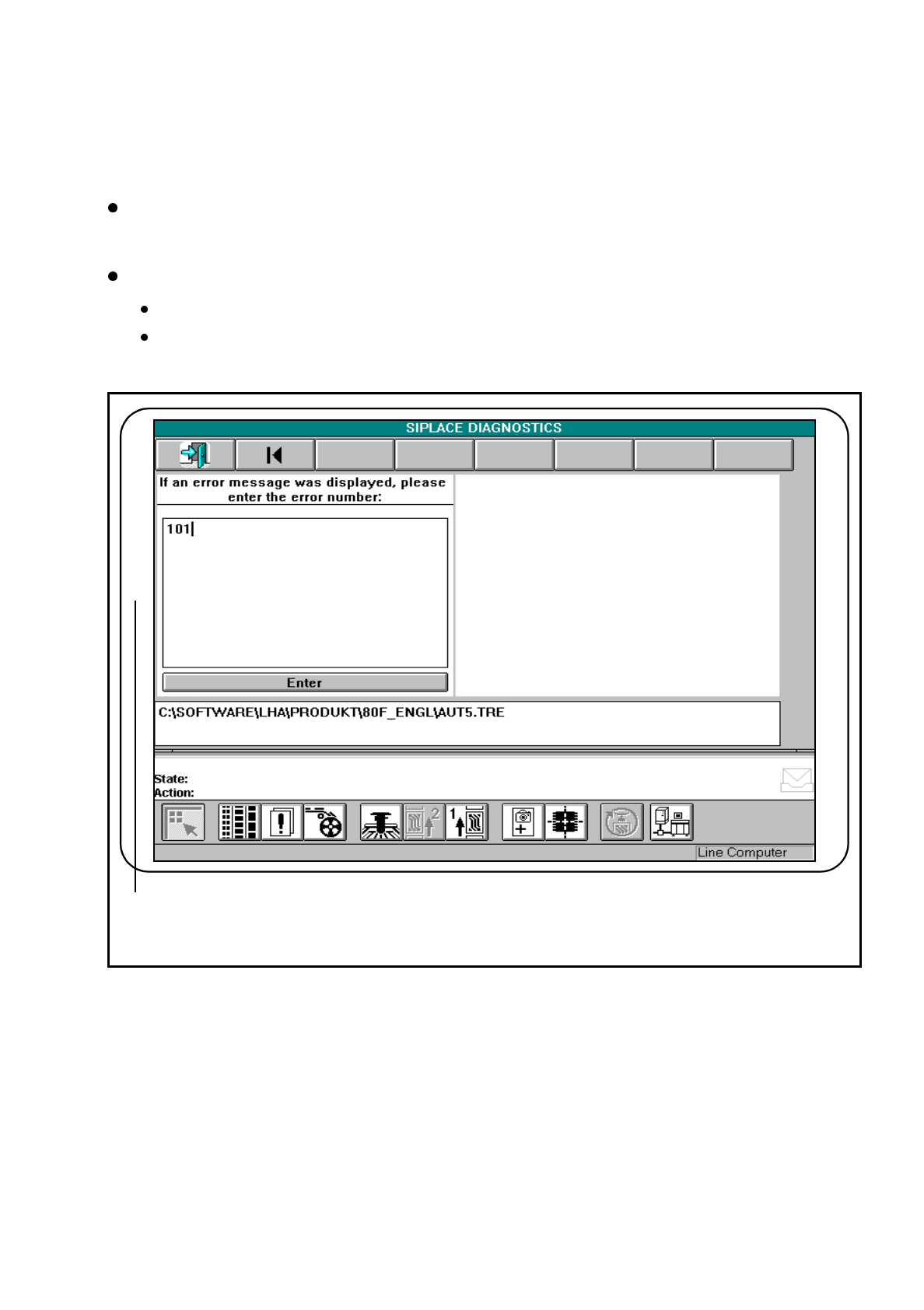

Fig. 7.2.4 Diagnosi con inserimento manuale del messaggio d´errore
- Didascalia della Fig. 7.2.4
➀
Spazio d´inserimento
☞
1
