7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7.2 Diagnosi Edizione 07/97 Versione software dalla SR.403.xx 7 - 16 Clicca te su OK e ris pondete alle dom ande in ques tione c liccan do su l relati …
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7 Info errori e diagnosi
Edizione 07/97 Versione software dalla SR.403.xx 7.2 Diagnosi
7 - 15
7.2.3 Procedura
INDICAZIONE
Spiegheremo la procedura servendoci di un esempio di
Diagnosi con assunzione automatica del messag-
gio d´errore
. La procedura è identica per tutte le possibilità di diagnosi e messaggi d´errore.
Se si presenta un errore, il relativo messaggio d´errore verrà visualizzato nella barra di stato della videata di
base (vedi Fig. 7.2.1).
Cliccate sul riquadro Diagnosi.
Cliccate sul riquadro
Diagnosi con assunzione automatica del messaggio d´errore.
Cliccate sul
Bottone - informazioni
e leggete le informazioni.
INDICAZIONE
Fate sempre attenzione alle informazioni se viene visualizzato il
Bottone - informazioni
.
Fig. 7.2.6 Richiesta di informazioni sul rispettivo errore
☞
7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
7.2 Diagnosi Edizione 07/97 Versione software dalla SR.403.xx
7 - 16

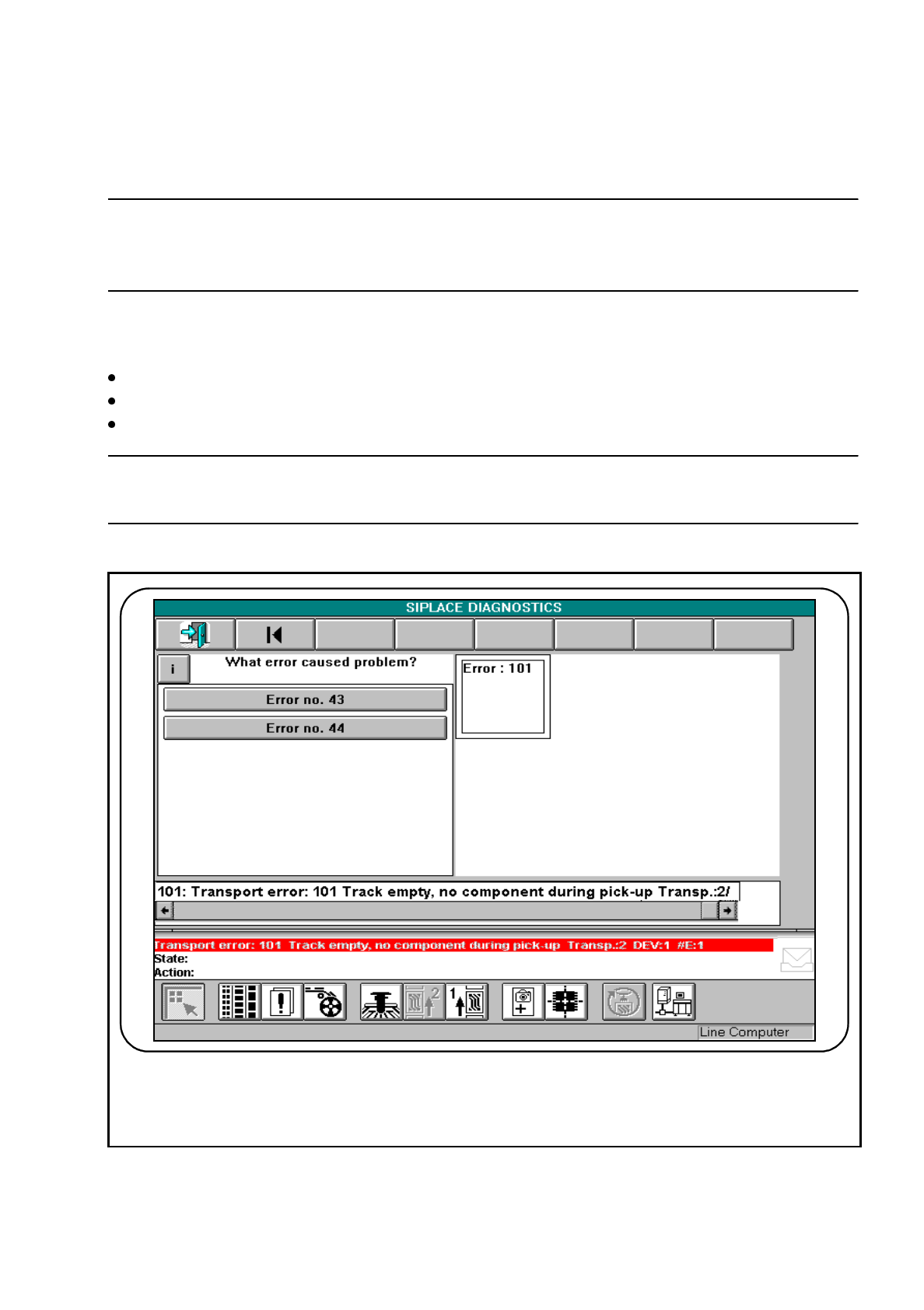

Cliccate su
OK
e rispondete alle domande in questione cliccando sul relativo bottone.
Fig. 7.2.7 Finestra di visualizzazione nel menu Diagnosi
- Didascalia della Fig. 7.2.7
➀
Finestra d´azione
➁
Messaggio d´errore della finestra di visualizzazione
➂
Percorso di diagnosi della finestra di visualizzazione
Finestra d´azione
Nella Finestra d´azione appariranno le domande relative al rispettivo errore e la selezione delle domande alle
quali dovrete rispondere. Se è disponibile un´informazione relativa alla rispettiva azione, apparirà il Bottone -
informazioni.
Percorso di diagnosi della finestra di visualizzazione
Ad ogni domanda che risponderete per la diagnosi apparirà una finestra di visualizzazione. Cliccando su una
finestra di visualizzazione potrete passare alla domanda.
Messaggio d´errore della finestra di visualizzazione
In questa finestra verrà visualizzato il numero d´errore dell´errore presentatosi.
☞
1 2 3
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7 Info errori e diagnosi
Edizione 07/97 Versione software dalla SR.403.xx 7.2 Diagnosi
7 - 17
Fig. 7.2.8 Esempio di una domanda richiesta
Rispondete alla domanda richiesta cliccando sul relativo bottone.
Apparirà la seguente schermata:
☞
