Istruzioni per l’uso SIPLA CE 80S-2 0/F4/F4-6 9 Manutenzione/assistenza Edizione 07/97 Vers ione software dalla SR.403.xx 9.1 Sommario 9 - 5 9.1.3 Dispositivo automatico di montaggio SIPLACE 80F 4 -6 Fig. 9.1.3 SIPLACE 8…
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.1 Sommario Edizione 07/97 Versione software dalla SR.403.xx
9 - 4

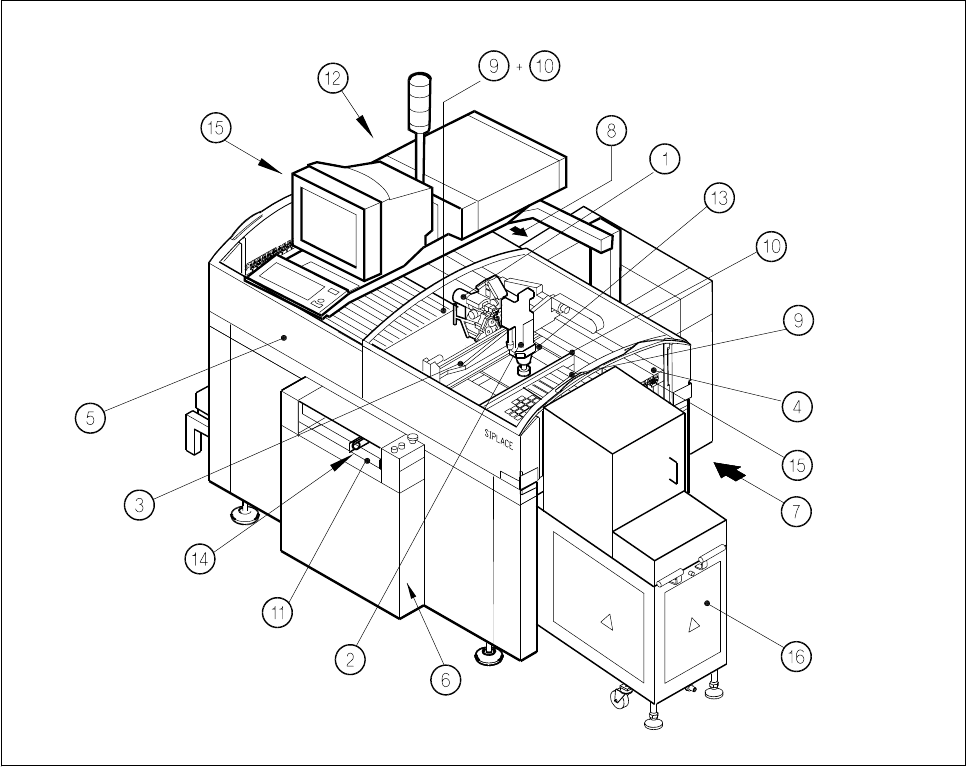

9.1.2 Dispositivo automatico di montaggio SIPLACE 80F
4
Fig. 9.1.2 SIPLACE 80F
4
: gruppi in cui effettuare la manutenzione
- Didascalia della Fig. 9.1.2
1 Testa a revolver da 12, portale 1 10 Dispositivi di taglio per cinghia vuota
2 Testa IC 11 Trasporto dei circuiti scheda
3 Asse X, portale 1 12 Contenitore per scarti per testa a revolver
4 Asse Y, portale 1 13 Contenitore per scarti per testa IC, CO-
5 Cappe di protezione con guide videocamera Vision, modulo laser di copla-
6 Unità per aria compressa narità e scambiatore di pipette
7 Servoinnesto, feltro del filtro 14 Innesto di commando, trasporto CS
8 Innesto di comando, feltro del filtro 15 Listelli del codice a barre
9 Tavoli CO sostituibili 16 Scambiatore automatico di vassoi
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.1 Sommario
9 - 5

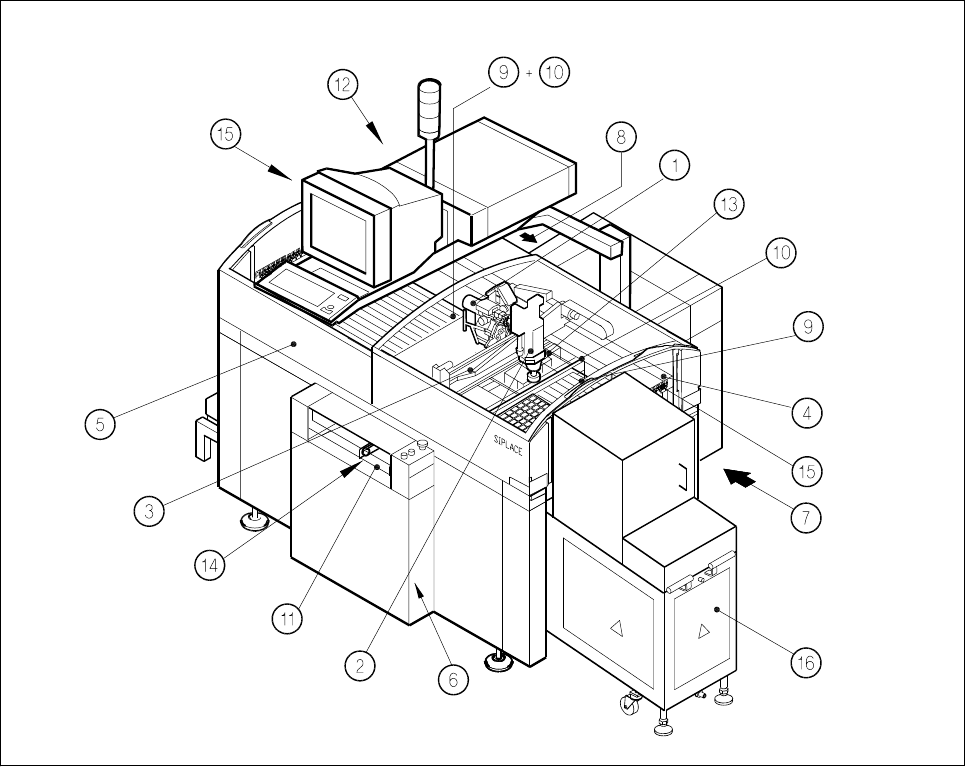

9.1.3 Dispositivo automatico di montaggio SIPLACE 80F
4
-6
Fig. 9.1.3 SIPLACE 80F
4
: gruppi in cui effettuare la manutenzione
- Didascalia della Fig. 9.1.3
1 Testa a revolver da 6, portale 1 10 Dispositivi di taglio per cinghia vuota
2 Testa IC 11 Trasporto dei circuiti scheda
3 Asse X, portale 1 12 Contenitore per scarti per testa a revolver
4 Asse Y, portale 1 13 Contenitore per scarti per testa IC, CO-
5 Cappe di protezione con guide videocamera Vision, modulo laser di copla-
6 Unità per aria compressa narità e scambiatore di pipette
7 Servoinnesto, feltro del filtro 14 Innesto di commando, trasporto CS
8 Innesto di comando, feltro del filtro 15 Listelli del codice a barre
9 Tavoli CO sostituibili 16 Scambiatore automatico di vassoi
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.1 Sommario Edizione 07/97 Versione software dalla SR.403.xx
9 - 6
9.1.4 In generale (SIPLACE 80S-20, 80F
4
-6)
9.1.4.1 Indicazioni di sicurezza
PERICOLO ∆
!
∆
!
∆
!
• Per l´esecuzione di tutti i lavori rispettate le indicazioni di sicurezza di questo manuale di istruzioni.
• L´interruttore a chiave può essere sbloccato solamente da personale autorizzato e deve essere chiuso
subito dopo avere terminato i lavori.
• Non maneggiate fuoco o luci vive mentre eseguite i lavori di pulizia!
• Seguite fondamentalmente le fasi di lavoro indicate.
PERICOLO ∆
!
∆
!
∆
!
Nel dispositivo automatico di montaggio Siplace 80F
4
o 80F
4
-6 si potrà installare in via opzionale il modulo
laser di coplanarità. Il laser opera in un campo di onde e di potenza pericoloso per la pelle e gli occhi. Dovrete
quindi osservare disposizioni di sicurezza speciali; consultate in proposito anche la Sezione „Modulo laser di
coplanarità“.
È vietato ogni tipo di manipolazione ai dispositivi di protezione!
La risoluzione degli errori nel modulo laser e nella spina di sicurezza deve essere effettuata in fabbrica.
9.1.4.2 Informazioni sullo svolgimento dei lavori
INDICAZIONE
Gli intervalli di manutenzione stabiliti per i controlli e per lo scambio degli elementi a filtro valgono solamente
per la qualità specificata dell´aria compressa, vedi „Specifiche dell´aria compressa“. In caso contrario si ridu-
cono gli intervalli di manutenzione!
Inserite i lavori di manutenzione eseguiti nello schema di manutenzione.
Vi consigliamo di mantenere la sequenza dei lavori di manutenzione come indicata dallo schema di manuten-
zione.
INDICAZIONE
Se dopo avere spento il dispositivo automatico di montaggio SIPLACE 80F
4
o 80F
4
-6 volete spostare il por-
tale a mano, siete pregati di osservare assolutamente le seguenti disposizioni:
L´asse Z (bussola) deve trovarsi nella posizione finale superiore a dispositivo automatico spento. Nel caso
che non si trovi in questa posizione, si è in presenza di un guasto. Avvisate il servizio di assistenza SMD Ser-
vice.
