Istruzioni per l’uso SIPLA CE 80S-2 0/F4/F4-6 9 Manutenzione/assistenza Edizione 07/97 Versione so ftware dalla SR.403.xx 9.3 Statore della macchina 9 - 23 Fig. 9.3.2 Smo ntaggio del tavolo di sostituzione dei c omponent…
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.403.xx
9 - 22
9.3.3.6 Rimontaggio dei moduli di alimentazione
l Eliminate le strisce di protezione sopra il listello del distributore dell´aria compressa.
l Reinserite il modulo di alimentazione nella traccia giusta nel tavolo dei componenti.
l Inserite le cinghie nel modulo (vedi il Capitolo „Preparazione dei componenti“ di questo manuale di istru-
zioni).
INDICAZIONE
Se non riuscite più ad assegnare in modo sicuro i rulli allo scomparto, fateVi visualizzare il posto dall´alle-
stimento: menu „Allestimento“ → N. di posto. Troverete altre informazioni relative a questa tematica
nella Sezione „Messa a disposizione dei componenti“ di questo manuale d´istruzioni.
l Chiudete le cappe di protezione.
l Ricollocate il trasporto col menu „Trasporto circuiti scheda“ e „Largh. conv. trasp.“ sulla larghezza del cir-
cuito scheda da montare.
9.3.3.7 Smontaggio e montaggio del tavolo di sostituzione CO
l Portate il portale rispettivamente fino al lato del tavolo opposto.
PERICOLO ∆
!
∆
!
∆
!
Spegnete il dispositivo automatico e staccatelo dall‘alimentazione di rete.
INDICAZIONE
∆
!
∆
!
∆
!
Staccate il dispositivo automatico dall‘alimentazione dell‘aria compressa.
l Estrate la spina dall‘alimentazione della corrente del tavolo CO 2.
l Estraete la spina di comunicazione 1.
l Se necessario estraete l‘innesto dell‘alimentazione dell‘aria compressa del tavolo dei componenti 3.
l Spingete il carrello elevatore sotto al tavolo dei componenti (A).
l Allentate le due viti a testa esagonale per il fissaggio del tavolo dei componenti 5.
l Aprite il tenditore orizzontale 7.
l Sollevate attentamente verso l‘alto il tavolo dei componenti con il carrello elevatore finché i bulloni di cen-
traggio si troveranno 8 fuori dai fori.
l Ora spingete verso l‘esterno il tavolo dei componenti.
l Smontate il piano inclinato per i resti della cinghia del dipositivo di taglio.
l Procedete con il montaggio seguendo l‘ordine contrario.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.3 Statore della macchina
9 - 23

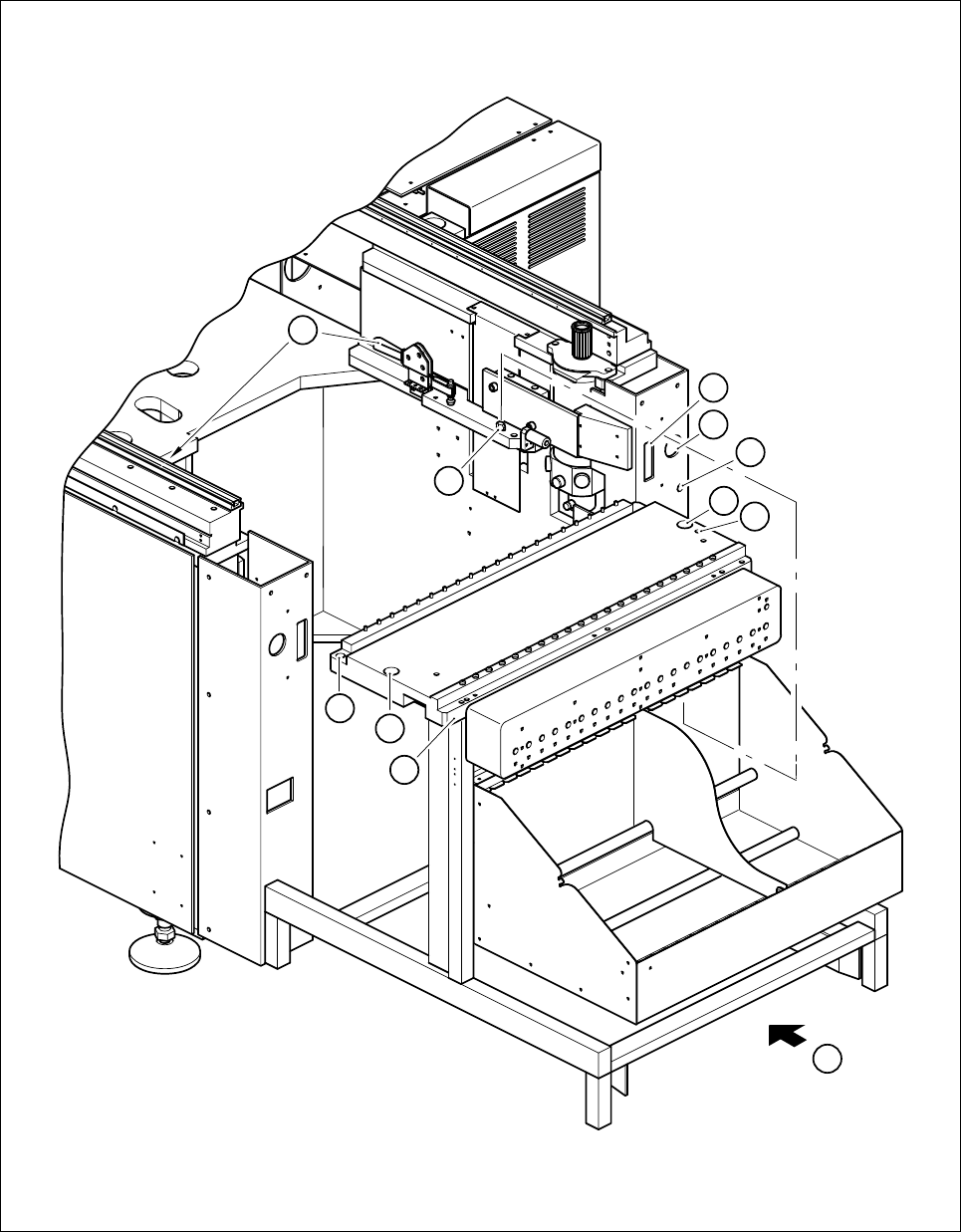

Fig. 9.3.2 Smontaggio del tavolo di sostituzione dei componenti
4
5
3
1
2
4
5
6
8
7
A
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.403.xx
9 - 24
- Didascalia della Fig. 9.3.2
9.3.4 Dispositivo di taglio per cinghia vuota del SIPLACE 80 S ed 80 F
INDICAZIONE
I dispositivi di taglio per cinghia vuota si trovano su entrambi i lati del trasporto CS, prima dei tavoli sostituibili
dello statore della macchina (Fig. 9.1.1, pagina 9 - 3).
9.3.4.1 Svuotare il contenitore per avanzi della cinghia
Svuotate il contenitore per gli avanzi della cinghia ed eliminate tutti i ritagli sparsi sul pavimento con l´aspira-
polvere.
9.3.4.2 Manutenzione della guida e del carrello del coltello circolare, controllo del
tagliente
PERICOLO ∆
!
∆
!
∆
!
Non eseguite lavori di pulizia con alcool o in presenza di luce viva o fuoco!
Quando eseguite lavori di manutenzione, lasciate montato il dispositivo di taglio della cinghia vuota, altrimenti
quando lo rimonterete dovrete regolarlo di nuovo. Vi consigliamo quindi di eseguire la manutenzione del
dispositivo di taglio subito dopo la manutenzione del tavolo per componenti, così che poi non dovrete estrarre
i moduli di alimentazione dal tavolo per componenti.
1 Allacciamento dell‘interfaccia di comunicazione
2 Allacciamento dell‘alimentazione della corrente del tavolo di sostituzione dei componenti
3 Allacciamento dell‘aria compressa
4 Fori per i bulloni di centraggio
5 Viti a testa esagonale per il fissaggio del tavolo di sostituzione dei componenti
6 Piano d‘appoggio del tavolo di sostituzione CO
7 Tenditore orizzontale
8 Bullone di centraggio
A Inserire il carrello elevatore del tavolo CO
