Istruzioni per l’uso SIPLA CE 80S-2 0/F4/F4-6 9 Manutenzione/assistenza Edizione 07/97 Versione so ftware dalla SR.403.xx 9.3 Statore della macchina 9 - 33 9.3.6 Svuotare il contenitore per scarti della testa IC (SIPLACE…
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.403.xx
9 - 32
– pressione di esercizio del manometro sinistro: 5,6 bar
– pressione di esercizio del manometro destro: stopper: 2,3 bar
INDICAZIONE
Se sostituendo le cartucce del filtro non otterrete le visualizzazioni 5,0 bar e 2,3 bar, le cause dell´errore
saranno altre, come viene descritto nella sezione 9.3.5.1, pagina 9 - 28.
l Reinserite la lastra di rivestimento.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.3 Statore della macchina
9 - 33
9.3.6 Svuotare il contenitore per scarti della testa IC (SIPLACE 80 F)
La posizione di questo contenitore per scarti nello statore della macchina Vi viene indicata dalla Fig. 9.3.6.
l Il dispositivo automatico è stato spento con l´interruttore principale e le cappe di protezione sono aperti.
l Controllate innanzitutto se l´asse z (bussola) si trova nella posizione finale superiore. Se così non fosse, si
è in presenza di un guasto. Informate il servizio di assistenza SMD della ditta Siemens AG.
l Spostate a mano gli portali allontanandolo dal contenitore per scarti. Per eseguire questa operazione toc-
cate solo il portale e non la testa di montaggio!
l Sollevate verticalmente verso l´alto il contenitore per scarti allontanandolo dalla piastra magnetica e fate
attenzione a non far cadere componenti nell´area di lavoro del dispositivo automatico.
l Ricollocate il contenitore vuoto al centro della piastra magnetica.

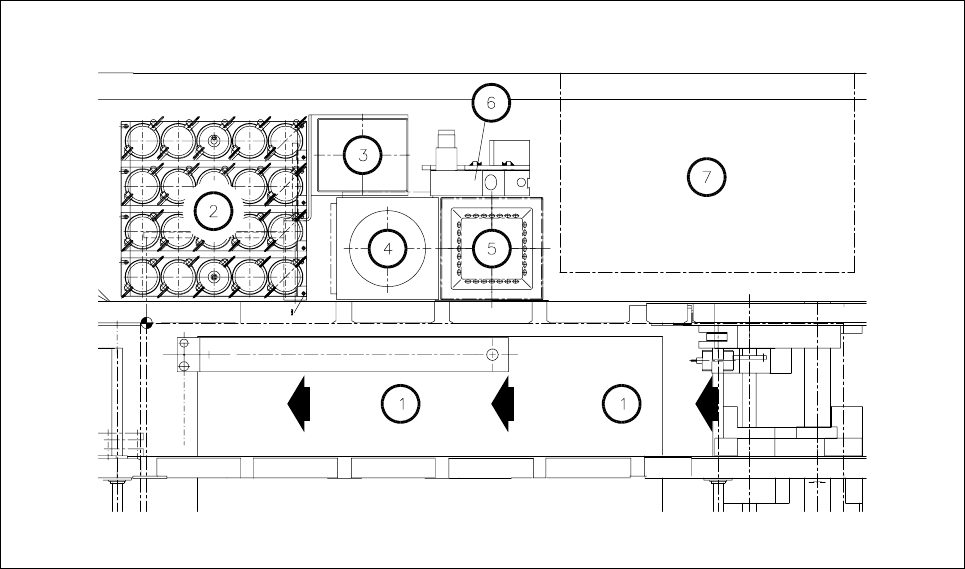

Fig. 9.3.6 Svuotare il contenitore per scarti della testa IC, disposiz. rispetto allo statore della macch.
- Didascalia della Fig. 9.3.6
1 Direzione del trasporto dei circuiti scheda
2 Scambiatore di pipette della testa IC
3 Contenitore per scarti della testa IC
4 Sensore flip-chip
5 Sensore IC
6 Modulo di coplanarità
7 Scambiatore automatico di vassoi
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.3 Statore della macchina Edizione 07/97 Versione software dalla SR.403.xx
9 - 34
9.3.7 Pulizia dello scambiatore di pipette della testa IC (SIPLACE 80F
4
-6)
INDICAZIONE
Eseguite la manutenzione dello scambiatore di pipette possibilmente insieme alla manutenzione, ovvero al
controllo delle pipette, dato che per questo tipo di operazioni è necessario estrarre le pipette dallo scambia-
tore di pipette per poi ricollocarle nella posizione giusta.
Nella Fig. 9.3.6 potrete osservare la posizione dello scambiatore di pipette nello statore della macchina.

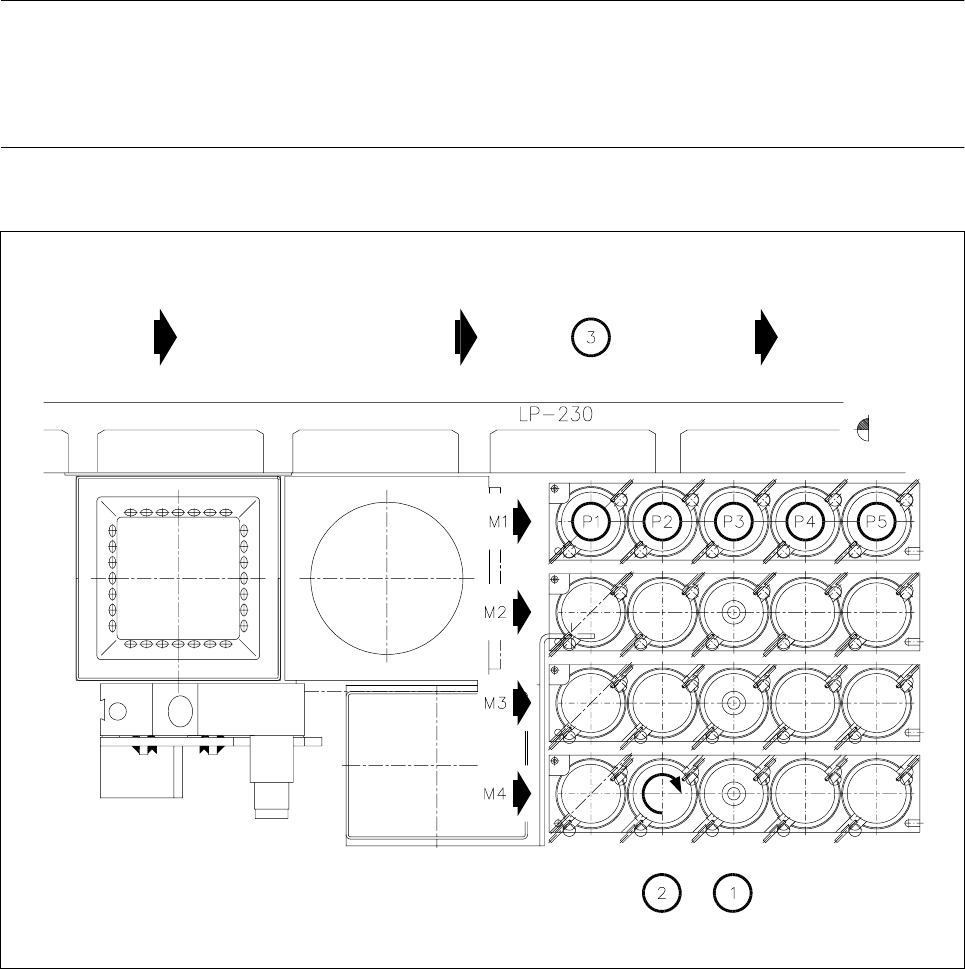

Fig. 9.3.7 Manutenzione dello scambiatore di pipette, assegnazione pipetta/numero di garage
- Didascalia della Fig. 9.3.7
1 Pulizia dei fori di inserzione
2 Direzione di rotazione per sbloccare le pipette per il prelievo
3 Direzione di trasporto dei circuiti scheda
M1 ... M4 Numero del caricatore
P1 ... P5 Numero del garage delle pipette
