9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9.6 Testa IC (SIPLACE 80 F4/80F4-6) E dizione 07/97 Vers ione software dalla SR.403.xx 9 - 62 l Control late c he l´as se z si trovi n ella p osiz ion…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.6 Testa IC (SIPLACE 80 F4/80F4-6)
9 - 61
9.6 Testa IC (SIPLACE 80 F
4
/80F
4
-6)
9.6.1 Lavori preparatori
l Selezionate „Funzioni portale 1“ → „Funzioni testa IC“ → „Deposita pipetta“.
l Spegnete il dispositivo automatico con l´interruttore principale. Aprite la cappa di protezione / gli sportelli di
protezione.
l Seguite l´indicazione di sicurezza del modulo laser di coplanarità nella sezione 9.1.

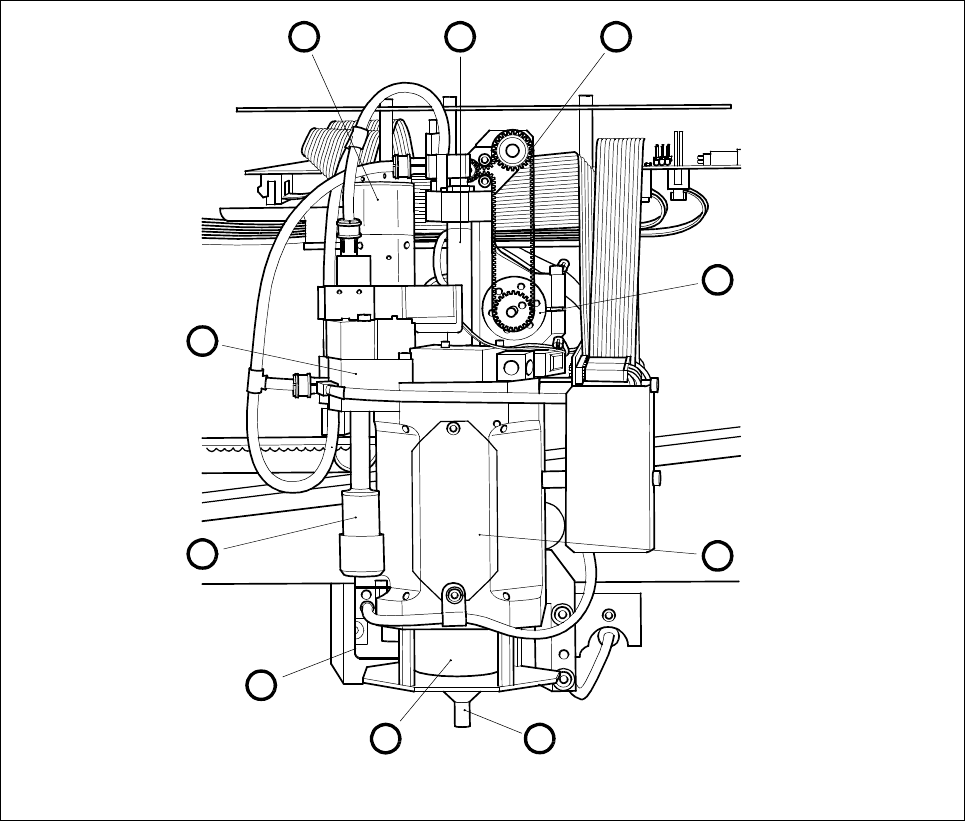

Fig. 9.6.1 Disposizione dei gruppi nei quali eseguire la manutenzione nella testa IC
- Didascalia della Fig. 9.6.1
1 Motore/tachimetro dell’asse dr 2 Ugello del vuoto (incorporato)
3 Silenziatore 4 Coperchio
5 Flangia del decodificatore 6 Pipetta
7 Rivestimento 8 Motore/tachimetro dell’asse z
9 Cinghia dentate dell’asse z 10 Bussola della testa IC
1 10 9
8
7
65
4
3
2
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx
9 - 62
l Controllate che l´asse z si trovi nella posizione finale superiore e spostate a mano la testa IC in una posi-
zione di lavoro favorevole premendo su una parte adatta ai lati del carrello del portale per non danneggiare
la testa.
Selezionando l´opzione Posizione service nel menu „Funzioni portale“ si raggiungerà la posizione service
attuale della testa a stella. Il riquadro „Posizione service testa IC“ sarà in seguito a Vostra disposizione.
9.6.2 Oliaggio della bussola e pulizia del disco codificatore
Eseguite la manutenzione come indicato nella Fig. 9.6.2.

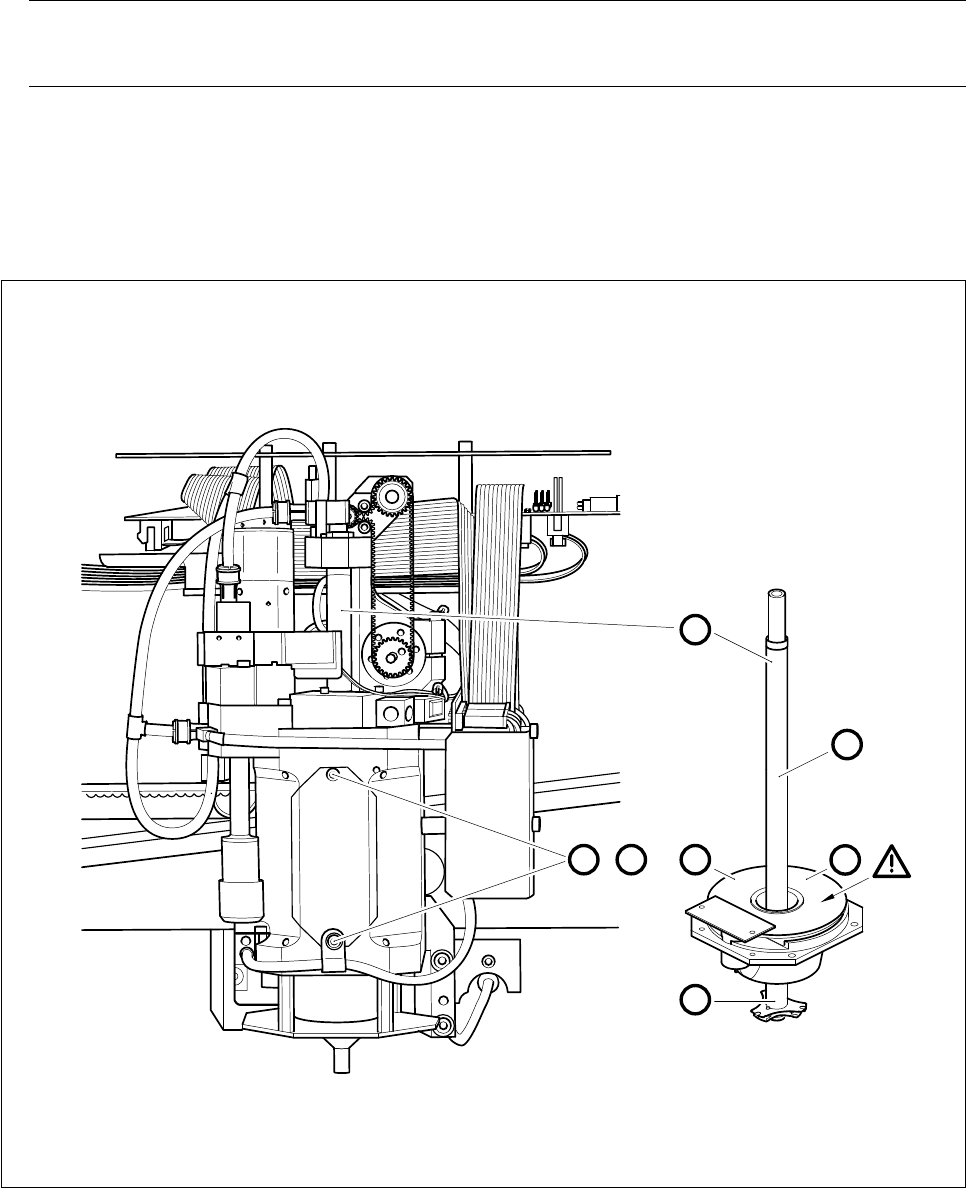

Fig. 9.6.2 Oliaggio della bussola e pulizia del disco codificatore
A D
,
C
2
1
B
B
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.6 Testa IC (SIPLACE 80 F4/80F4-6)
9 - 63
- Didascalia della Fig. 9.6.2
1 Bussola della testa IC
2 Disco codificatore
- Sequenza delle operazioni Fig. 9.6.2
A Allentare le viti cilindriche M 2,5 e prelevate il rivestimento.
B Strofintre la bussola da 8 lungo i margini superiori ed inferiori con pochissimo olio finissimo da orologeria.
C Pulire il disco codificatore con panno per occhiali.
D Montare il rivestimento.
∆
!
ATTENZIONE: non versate olio sul disco codificatore!
INDICAZIONE
L´asse z (bussola) non deve essere spostato o fatto ruotare a mano perché il dispositivo di bloccaggio è col-
legato ad attrito all´asse z!
L´olio si distribuirà da solo con il movimento della bussola durante il funzionamento del montaggio.
Non versate olio sul disco codificatore! Un disco codificatore sporco porta ad errori di conteggio o ad un errore
nel posizionamento dell´asse d nella posizione di riferimento.
l Prendete un panno pulito e privo di peli, olio da orologeria e distribuite un finissimo strato di olio sui margini
superiori o inferiori della bussola.
l Utilizzate fazzoletti per la pulizia di occhiali appena estratti dalla confezione (= umidi) e pulite scrupolosa-
mente tutta la superficie del disco codificatore dopo avere oliato la bussola, finché il fazzolettino non sarà
pulito.
l Per raggiungere tutti i punti del disco codificatore procedete come viene descritto qui a seguito:
Chiudete le cappe di protezione → Accendete il dispositivo automatico e premete il tasto Start →Selezio-
nate il menu „Funzioni portale 1“. Selezionate „Funzioni testa IC“e cliccate „Ruota asse d“. Ogni volta che
cliccherete su questa opzione verrà effettuata una rotazione di 90°.
9.6.3 Manutenzione dell´anello ad O della stella di accettazione
INDICAZIONE
Selezionate la funzione „Deposita pipetta“ prevalentemente quando desiderate prelevare o inserire la pipetta
nella stella di accettazione. Da un lato eviterete di danneggiare la bussola o pipetta, dall´altro Vi assicurerete
che l´ultima pipetta presente venga registrata come depositata dal calcolatore, cosa necessaria perché il fun-
zionamento proceda senza guasti.
Ricambio
Anello ad O 6,5 x 1,6 Viton 80, a partire dal numero di articolo 00308445-01
l Se si mantiene la sequenza di lavoro descritta, la pipetta attuale sarà già stata depositata nello scambia-
tore di pipette. L´anello ad O sarà quindi accessibile per la manutenzione (vedi Fig. 9.6.3).
l Estraete l´anello ad O dalla scanalatura ad anello della stella di accettazione, pulite la scanalatura ad
anello e l´anello ad O con alcool ed asciugate le due parti. In caso di danneggiamento utilizzate un nuovo
anello ad O.
l Ingrassate leggermente l´anello ad O pulito o nuovo con Unisilkon L250L e reinseritelo nella scanalatura
ad anello senza allungare troppo l´anello ad O.
l Pulite la ruota di frizione dell´unità di trasmissione d (sezione 9.6.4, pagina 9 - 65).
