9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx
9 - 66
9.6.4.1 Sostituzione del silenziatore
INDICAZIONE
Il filtro del silenziatore sporco può portare a guasti della produzione del vuoto.

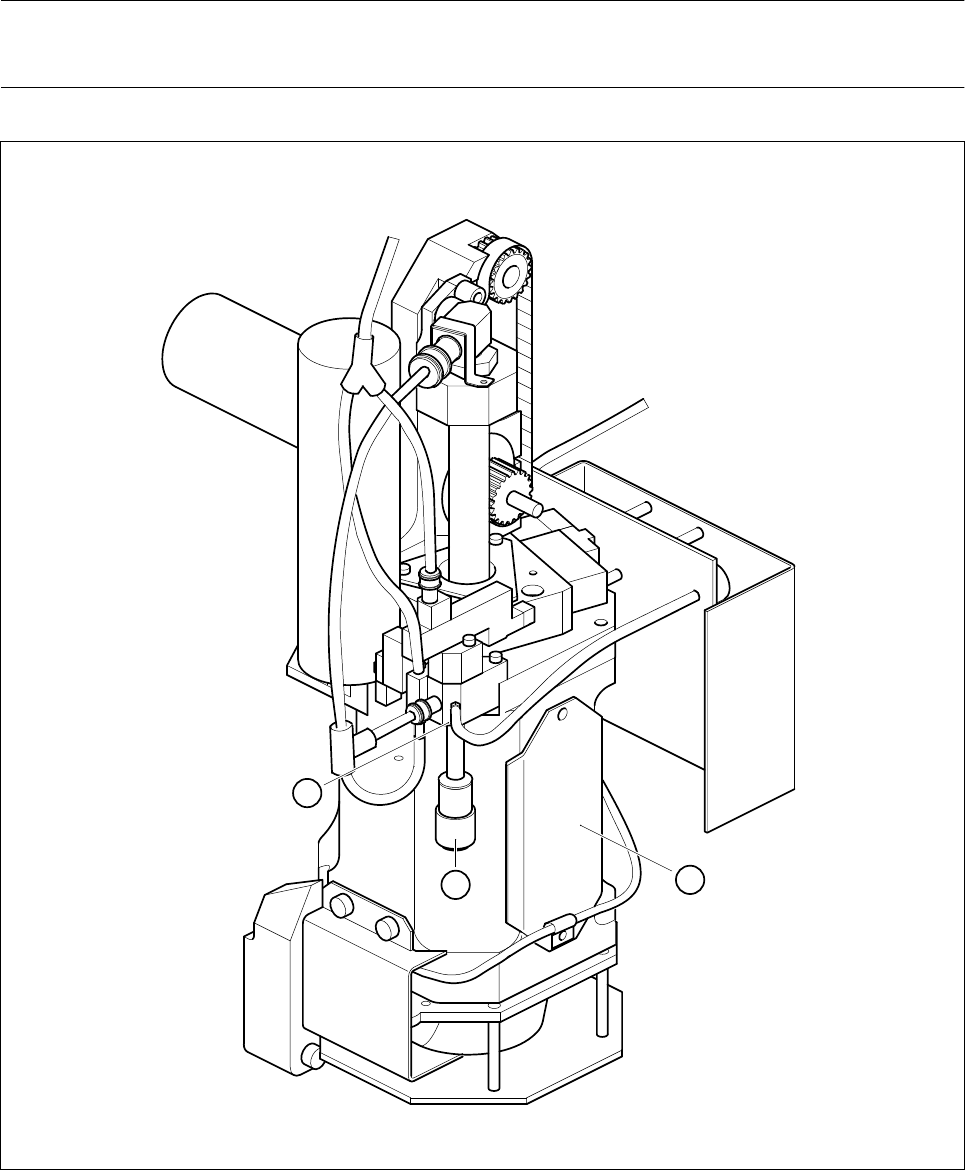

Fig. 9.6.5 Sostituzione del silenziatore del produttore del vuoto
- Didascalia della Fig. 9.6.5
1 Testa IC
2 Coperchio del silenziatore
3 Produttore del vuoto
2
3
1
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.6 Testa IC (SIPLACE 80 F4/80F4-6)
9 - 67
Ricambi
Ammortizzatore G-1/8 CV05 HS, a partire dall‘Art. n. 00308498-01.
l Portate la testa IC alla posizione Service.
l Spegnete il dispositivo automatico con l´interruttore principale.
l Smontate il rivestimento dell´unità ad aria compressa dallo statore della macchina. Per compiere questa
operazione, svitate entrambe le viti ad esagono cavo con il cacciavite per viti ad esagono cavo della
misura 3.
l Spegnete inoltre l´alimentazione dell´aria compressa con il rubinetto di chiusura dell´unità ad aria com-
pressa (vedi Fig. 9.3.5).
l Svitate il silenziatore.
l Inserite il nuovo silenziatore ed avvitatelo.
9.6.5 Pulizia dell´ugello del vuoto e degli anelli ad O, controllo ed
ingrassaggio degli anelli ad O
INDICAZIONE
L´ugello del vuoto sporco può portare ad errori del vuoto.
l Accertate Vi di avere rispettato le specifiche dell´aria compressa ed eseguite anche la manutenzione
dell´unità ad aria compressa.
Ricambi:
1 anello ad O 5 x 1.5 NBR 70B, a partire dal numero di articolo 00305480-01
1 anello ad O 8 x 1.0 NBR 70B, a partire dal numero di articolo 00201179-01
9.6.5.1 Lavori di preparazione
La testa IC si trova nella posizione service, il dispositivo automatico sarà stato spento con l´interruttore princi-
pale, inoltre l´aria compressa sarà stata spenta con il rubinetto di chiusura dell´unità ad aria compressa.
l Smontate l´ugello del vuoto. La Fig. 9.6.6 e la didascalia qui a seguito Vi mostreranno la sequenza delle
operazioni.
9.6.5.2 Manutenzione dell´ugello del vuoto e degli anelli ad O
l Estraete gli anelli ad O e la bussola dall´ugello del vuoto ed eseguite la manutenzione come Vi viene
mostrato dalla Fig. 9.6.7.
l Rimettete insieme le parti di cui avete effettuato la manutenzione ed inserite l´ugello del vuoto vertical-
mente facendolo leggermente ruotare fino al punto di arresto nel produttore del vuoto. L´anello del vuoto
nella scanalatura ad anello dell´ugello dovrà scivolare nel foro.
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx
9 - 68
Fig. 9.6.6 Smontaggio dell´ugello del vuoto per la manutenzione
- Didascalia della Fig. 9.6.6
1 Veduta in direzione montaggio della testa di montaggio 2 Ugello del vuoto
3 Testa IC 4 Valvola (vuoto)
5Pattino 6Conduttura di alimentazione dell‘aria compressa
