Istruzioni per l’uso SIPLA CE 80S-2 0/F4/F4-6 9 Manutenzione/assistenza Edizione 07/97 Vers ione software dalla SR.403.xx 9.6 Testa I C (SIPLACE 80 F4/80F4-6) 9 - 69 - S equenza delle oper azioni della Fig. 9.6.6 A S pin…
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx
9 - 68

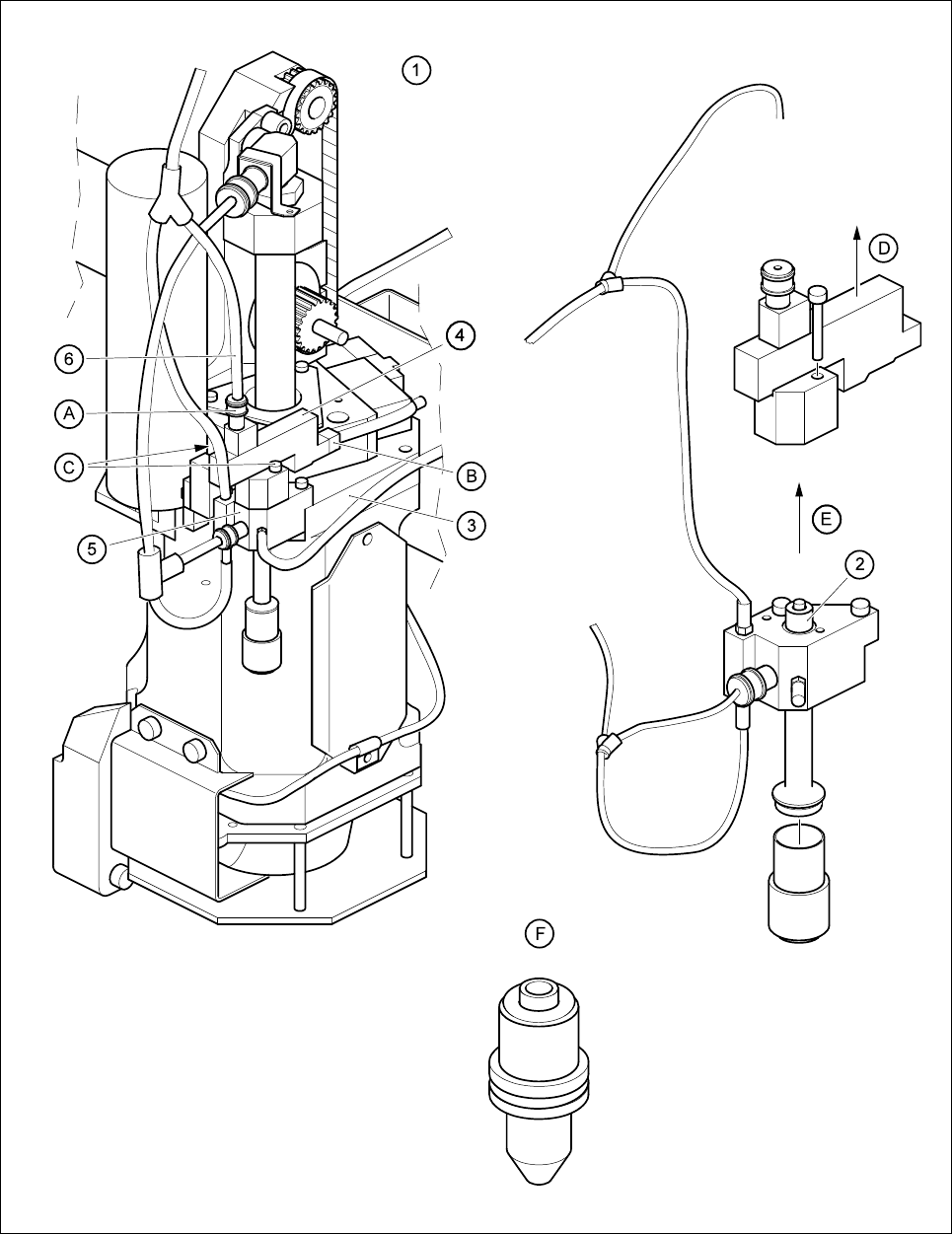

Fig. 9.6.6 Smontaggio dell´ugello del vuoto per la manutenzione
- Didascalia della Fig. 9.6.6
1 Veduta in direzione montaggio della testa di montaggio 2 Ugello del vuoto
3 Testa IC 4 Valvola (vuoto)
5Pattino 6Conduttura di alimentazione dell‘aria compressa
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.6 Testa IC (SIPLACE 80 F4/80F4-6)
9 - 69
- Sequenza delle operazioni della Fig. 9.6.6
A Spingete verso il basso l‘anello di fissaggio vicino alla pinza di tensione ed estraete il tubo dell‘aria
compressa.
B Allentate il collegamento a spina nella valvola magnetica.
C Allentate le due viti ad esagono cavo M3 per il fissaggio della valvola con pattino al produttore del vuoto.
D Sollevate verso l´alto la valvola magnetica insieme al pattino.
E Estraete verticalmente verso l´alto l´ugello del vuoto ed eseguitene la manutenzione
(vedi sezione 9.6.5.2).
F Rimontate l´ugello del vuoto seguendo la sequenza contraria.

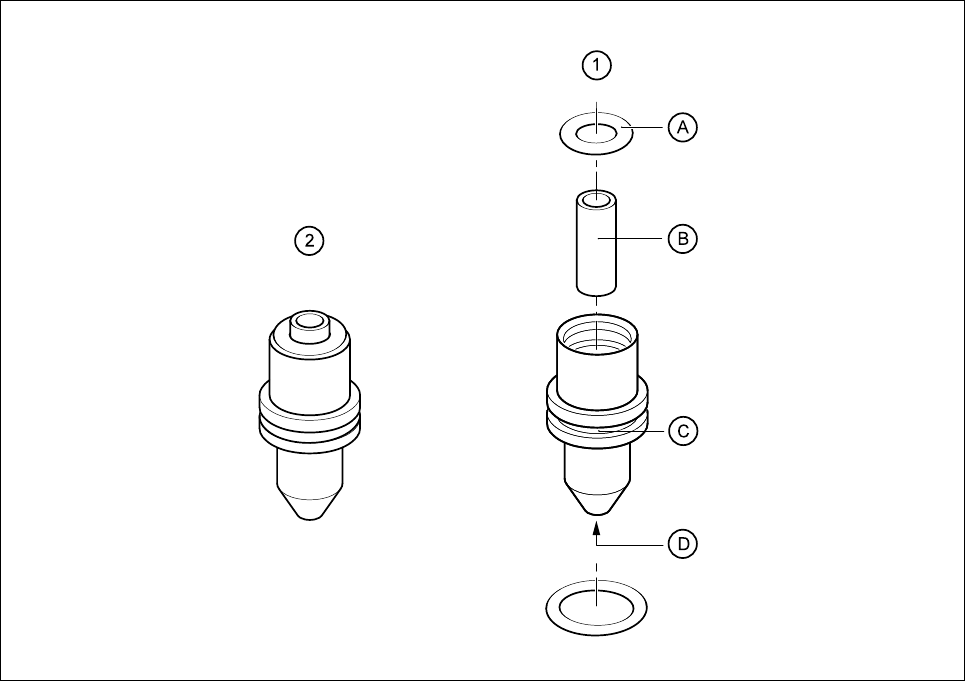

Fig. 9.6.7 Manutenzione dell´ugello del vuoto e degli anelli ad O
- Didascalia della Fig. 9.6.7
1 Manutenzione dell´ „ugello del vuoto completo“
2 „Ugello del vuoto completo“ smontato
- Sequenza delle operazioni della Fig. 9.6.7
A Pulite con alcool gli anelli ad O ed ingrassateli leggermente con Unisilkon L250L.
B Pulite il diametro interno e quello esterno.
C Pulite la scanalatura anulare.
D Pulite l´ugello di Venturi.
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx
9 - 70
l Rimontate il produttore del vuoto nella sequenza contraria.
l Aprite l´aria compressa con il rubinetto di chiusura dell´unità ad aria compressa e riaccendete il dispositivo
automatico.
l Controllate la pressione di esercizio (vedi la Fig. 9.3.5 o Fig. 9.3.6) e montate il rivestimento nello statore
della macchina.
9.6.6 Manutenzione delle pipette
Eseguite la manutenzione delle pipette alla fine della manutenzione della stella di accettazione.
9.6.6.1 Lavori di preparazione
INDICAZIONE
Troverete i numeri degli articoli delle pipette e delle membrane nella sezione 9.6.7, pagina 9 - 75.
Strumenti di lavoro: attrezzo per l´estrazione delle pipette, a partire dal numero di art. 00311448-01
La pipetta attuale sarà già stata depositata nello scambiatore di pipette selezionando „Funzioni portale 1“ →
„Funzioni testa IC“ → „Deposita pipetta“.
l Annotate Vi i tipi di pipette ed i relativi numeri dei garage. Quando reinserirete i tipi di pipette Vi servirà
questo assegnamento. La Fig. 9.6.11 Vi mostra la determinazione dei numeri di garage.
l Estraete tutte le pipette dallo scambiatore di pipette servendo Vi dell´attrezzo per l´estrazione delle pipette.
Procedete come Vi viene indicato dalla Fig. 9.6.8.
- Didascalia della Fig. 9.6.8
1 Attrezzo per l´estrazione di pipette
2 Pipetta nello scambiatore di pipette
3 Direzione di rotazione: bloccare la pipetta dopo l´inserimento nello scambiatore di pipette
- Sequenza delle operazioni della Fig. 9.6.8 - estrazione delle pipette
A Inserite l´attrezzo nella pipetta.
B Per sbloccare la pipetta nello scambiatore di pipette fate ruotare l‘attrezzo in senso orario.
C Sollevate con l‘attrezzo la pipetta sbloccata spingendola verso l‘alto.
D Tenete ferma la pipetta ed estraete l‘attrezzo facendolo ruotare in senso antiorario.
