9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9.6 Testa IC (SIPLACE 80 F4/80F4-6) E dizione 07/97 Vers ione software dalla SR.403.xx 9 - 72 Fig. 9.6.9 Manutenzione delle pipette - Didasca lia dell…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.6 Testa IC (SIPLACE 80 F4/80F4-6)
9 - 71

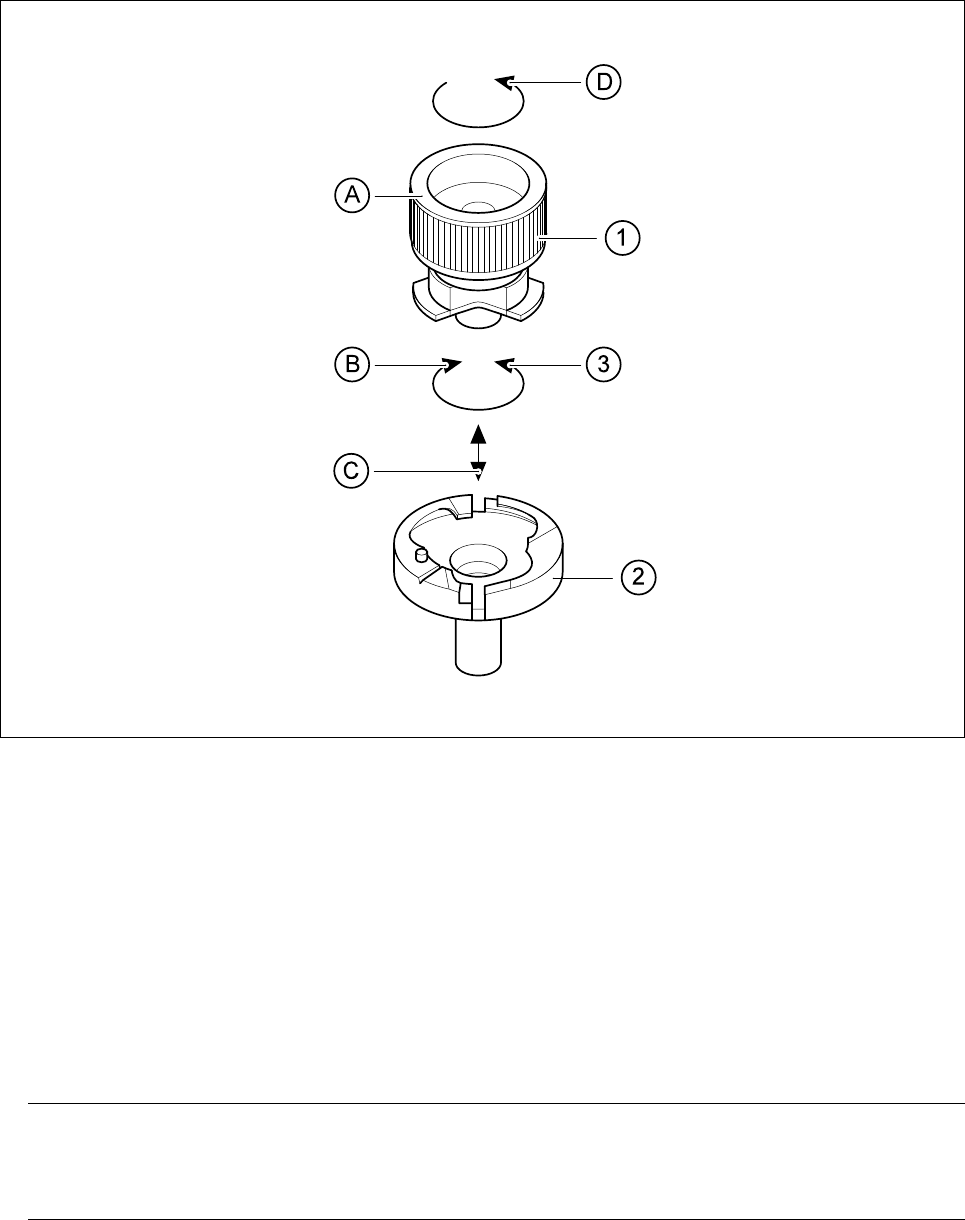

Fig. 9.6.8 Estrazione della pipetta dallo scamb. di pipette con l´attrezzo per l´estrazione delle pip.
9.6.6.2 Controllo e manutenzione delle pipette
l Eseguite la manutenzione delle pipette come viene rappresentato nella Fig. 9.6.9.
l Controllate le pipette e le membrane e sostituite le membrane danneggiate.
Per la sequenza delle operazioni per la sostituzione delle membrane, siete pregati di consultare la Fig.
9.6.10. Troverete i numeri degli articoli delle membrane nella sezione 17.2.2, pagina 17 - 16. Per la manu-
tenzione delle membrane avrete bisogno di talco (vedi la tabella 9.2.7, pagina 13).
INDICAZIONE
Lo sfregamento con talco impedisce che i componenti rimangano attaccati alla membrana dopo essere
stati depositati sul CS. La membrana non deve entrare in contatto con spirito o alcool!
l Controllate le superfici di aspirazione delle pipette senza membrana: se sono danneggiate, utilizzate
nuove pipette. Troverete i numeri degli articoli delle pipette nella sezione 17.2.2, pagina 17 - 16.
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx
9 - 72

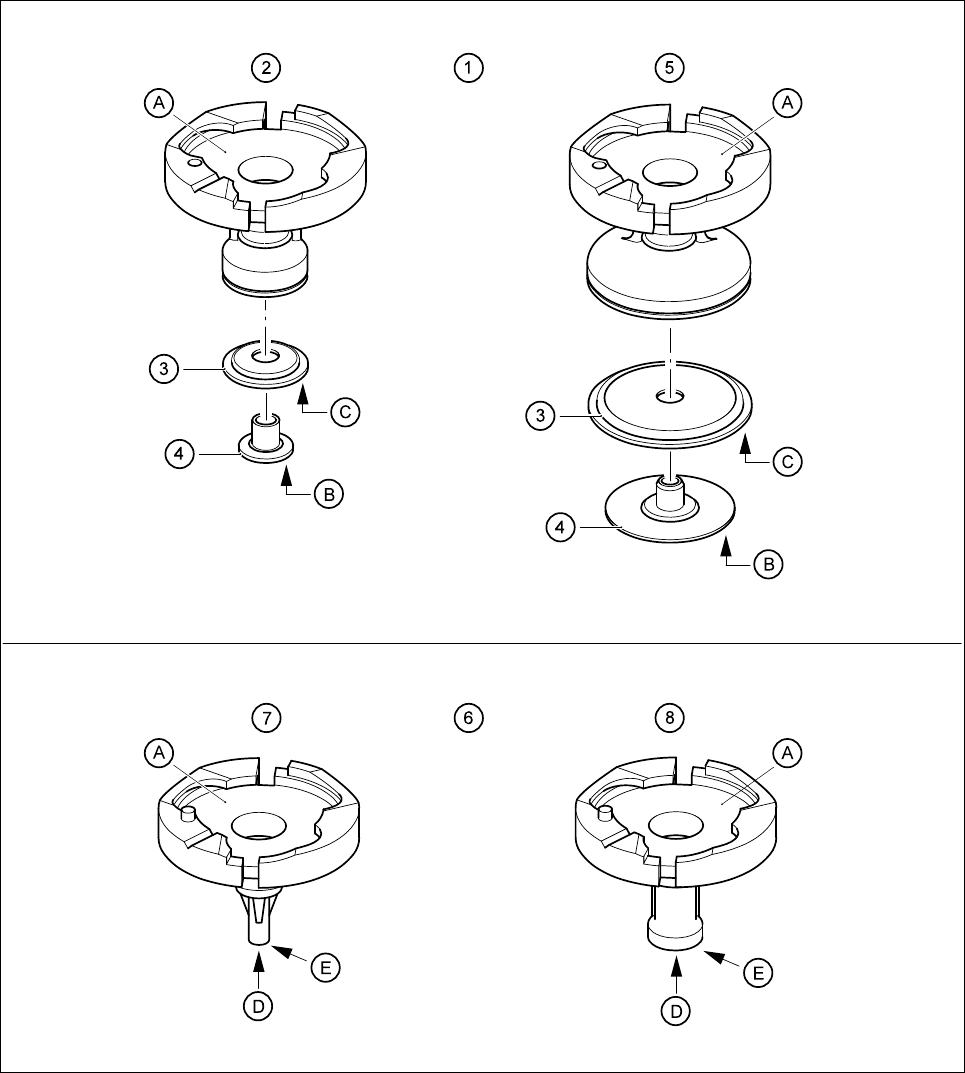

Fig. 9.6.9 Manutenzione delle pipette
- Didascalia della Fig. 9.6.9
Troverete i numeri degli articoli delle pipette e delle membrane nella sezione 17.2.2, pagina 17 - 16.
1 Manutenzione delle pipette con membrana 2 Pipetta del tipo 418
3 Membrana 4 Manicotto
5 Pipetta del tipo 419 6 Manutenzione delle pipette senza membrana
7 Pipetta del tipo 416 8 Pipetta del tipo 417
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.6 Testa IC (SIPLACE 80 F4/80F4-6)
9 - 73
- Sequenza delle operazioni della Fig. 9.6.9
A Pulite tutta la superficie d‘appoggio con un pennello asciutto.
B Pulite la superficie circolare dell manicotto.
C Cospargete di poco talco la superficie d‘appoggio della membrana.
D Pulite il foro di aspirazione.
E Controllate la superficie di aspirazione
9.6.6.3 Sostituzione della membrana delle pipette
l Sostituite la membrana in caso di danneggiamento. Troverete tutti i dati necessari nella figura seguente.

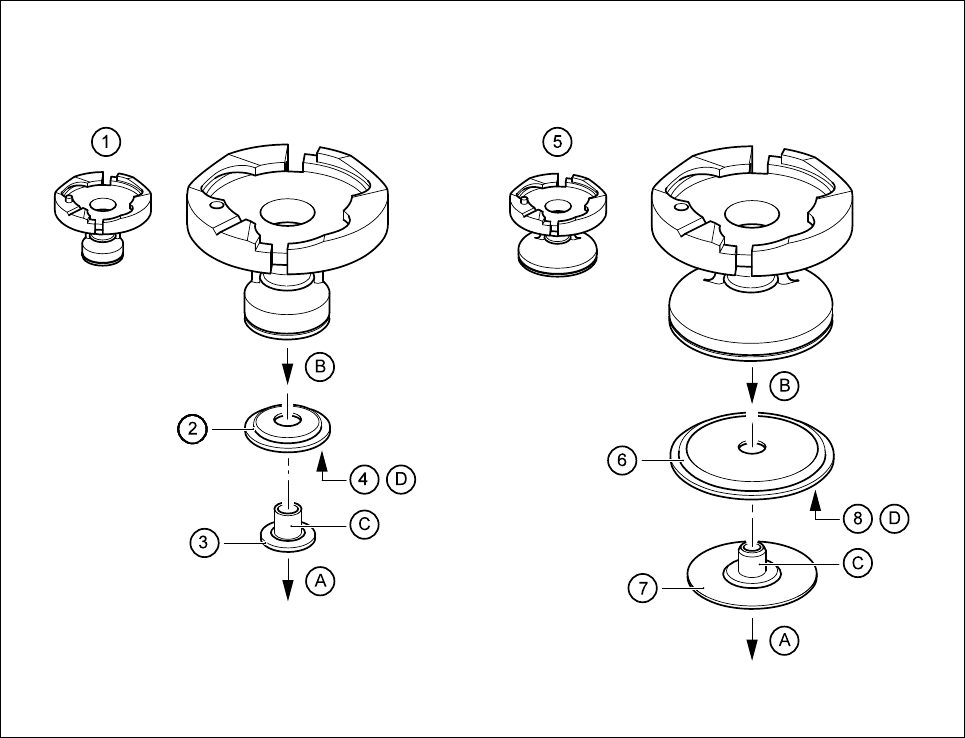

Fig. 9.6.10 Sostituzione della membrana delle pipette
- Didascalia della Fig. 9.6.10
(Potrete trovare i numeri degli articoli delle pipette e delle membrane nella sezione 17.2.2, pagina 17 - 16)
1 Pipetta del tipo 418 2 Membrana per la pipetta tipo 418
3 Manicotto per la pipetta tipo 418 4 Superficie d’appoggio
5 Pipetta del tipo 419 6 Membrana per la pipetta tipo 419
7 Manicotto per la pipetta tipo 419 8 Superficie d’appoggio
