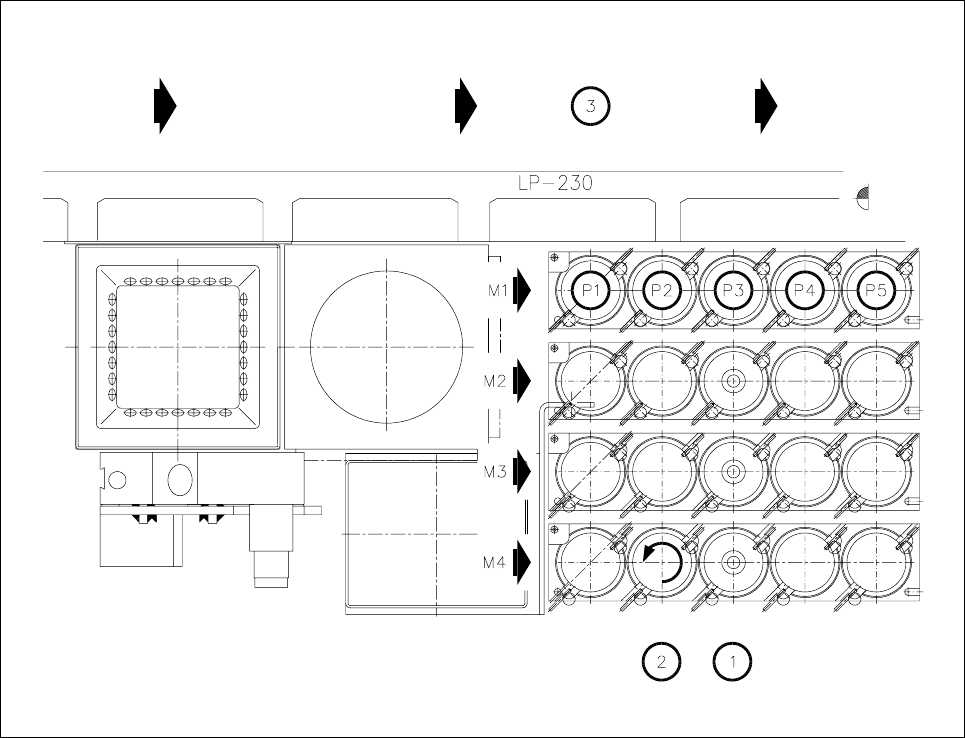

Fig. 9.6.11 Determinazione dei numeri di garage nello scambiatore di pipette

- Didascalia della Fig. 9.6.11

1 Scambiatore di pipette

2 Ruotare la pipetta in senso antiorario finché si blocca

3 Direzione di trasporto CS

9.6.7 Installazione delle pipette per la testa IC

Troverete la disposizione delle pipette per la testa a revolver da 12 nella sezione 17.2.2 di questo manuale.

9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6

9.6 Testa IC (SIPLACE 80 F4/80F4-6) Edizione 07/97 Versione software dalla SR.403.xx

9 - 76

Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza

Edizione 07/97 Versione software dalla SR.403.xx 9.7 Testa a revolver da 6(8000)

9 - 77

9.7 Testa a revolver da 6(8000)

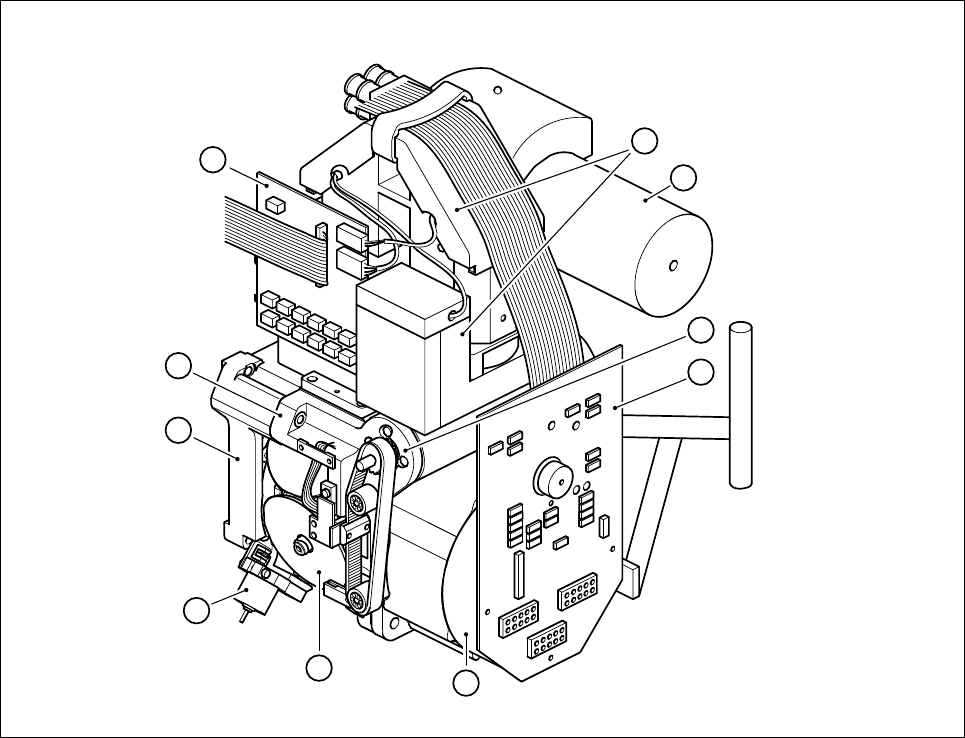

Fig. 9.7.1 Testa a revolver da 6 senza copertura

- Didascalia della Fig. 9.7.1

1 Bussola (6 pezzi)

2 Azionatore del motore „Scarto“

3 Parte posteriore

4 Parte anteriore

5 Piastra per l´illuminazione del CO

6 Camera CO con sistema ottico ed illuminazione

7 Silenziatore

8 Motore di azionamento dell´asse Z

9 Piastra del separatore intermedio

10 Azionamento stella
