9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9.7 Testa a revolver d a 6(8000) Edizione 07/97 Vers ione software dalla SR.403.xx 9 - 86 9.7.6 Pulizia del vuoto/getto d´ari a delle valvole 9.7.6.1 …
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.7 Testa a revolver da 6(8000)
9 - 85
9.7.5 Ingrassaggio dell´unità motrice Z
Strumenti di lavoro
Panno pulito e privo di peli
Grasso lubrificante Staburags N12, a partire dal numero di articolo 02100611-01
Fig. 9.7.7 Ingrassaggio dell´unità motrice Z
- Didascalia della Fig. 9.7.7
1 Cinghia dentata Synchroflex
2 Disco sincronizzato
3 Galoppini
l Portate l´asse z alla posizione finale superiore.
l Versate un poco di Staburags su un panno pulito e privo di peli.
l Ingrassate leggermente la cinghia dentata nella zona indicata nella Fig. 9.7.7 (A).
l Ingrassate leggermente il disco sincronizzato (B).
l Ingrassate leggermente entrambi i galoppini(C).
l Muovete più volte su e giù l´asse z.
l Pulite con un panno il grasso in eccesso.
1
2
B
3
3
A
C
C
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.7 Testa a revolver da 6(8000) Edizione 07/97 Versione software dalla SR.403.xx
9 - 86
9.7.6 Pulizia del vuoto/getto d´aria delle valvole
9.7.6.1 Estrazione della punteria
l Portate il portale interessato sul trasporto CS con la testa di montaggio a revolver.
l Spegnete il dispositivo automatico e staccatelo dall´alimentazione di corrente.
l Interrompete l´alimentazione dell´aria compressa.
l Prelevate dal centro del tavolo di cambio CO interessato diversi caricatori di componenti.
l Spingete attentamente a mano il portale verso l´esterno fino al punto d´arresto.
Secondo l´unità di avanzamento nella quale si è verificato l´errore dovrete fate ruotare la stella di un determi-
nato angolo per potere estrarre e pulire la valvola:
Errore nell´unità di avanzamento di prelievo/montaggio
Questa unità di avanzamento si trova nella stazione della stella 1 (vedi pos. 1, Fig. 9.7.8). Fate ruotare la
stella attentamente di 15° con le dita in senso antiorario. 15° corrispondono ad un quarto della posizione della
stella.
Errore nell´unità di avanzamento di scarto
Questa unità di avanzamento si trova nella stazione 3 della stella (vedi pos. 3, Fig. 9.7.8). Fate ruotare la
stella attentamente di 75° con le dita in senso antiorario. 75° corrispondono a una posizione e mezzo della
stella.

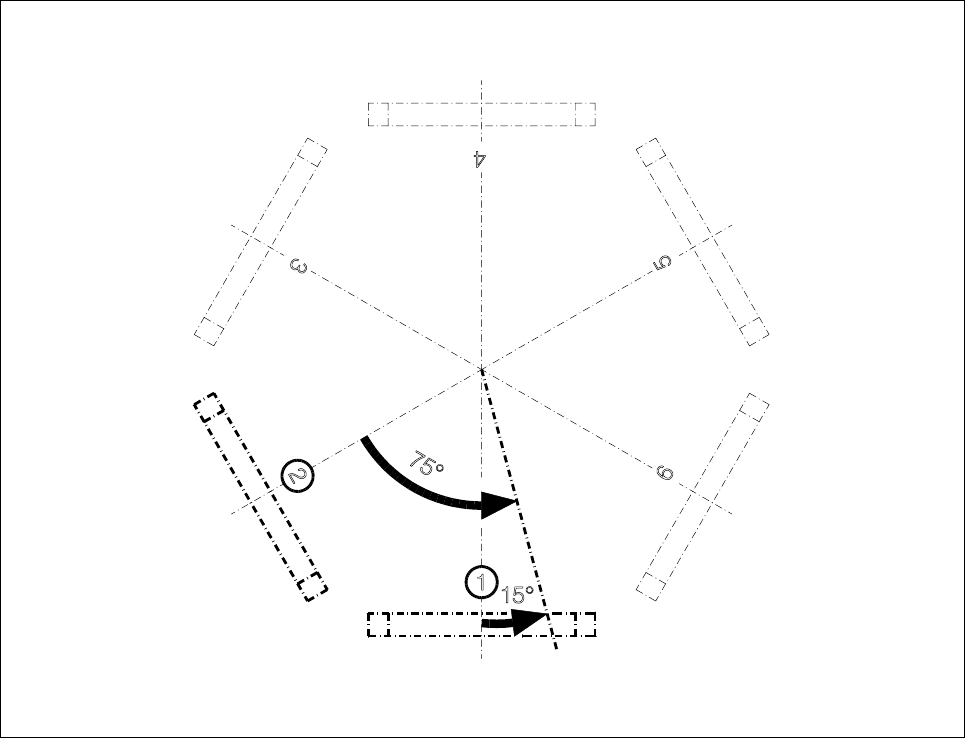

Fig. 9.7.8 Posizionamento della stella per il prelievo della punteria della valvola
- Didascalia della Fig. 9.7.8
1 Posizione dell´unità di avanzamento ’Prelievo/montaggio’ 2 Posizione dell´unità di avanzamento ’Scarto’
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.7 Testa a revolver da 6(8000)
9 - 87
– La punteria della valvola deve trovarsi alla posizione 1 della stella per potere essere prelevata. Dovreste
essere in grado di potere prendere con le dita facilmente la punteria della valvola.
l Afferrate la testa della punteria con pollice 3 (vedi Fig. 9.7.9) ed indice ed estraete la punteria dal corpo
della valvola 2 (vedi Fig. 9.7.9). Inizialmente avvertirete una leggera resistenza, ma poi potrete estrarre la
punteria con facilità.
INDICAZIONE
Non usate le pinze per estrarre la punteria, in modo da non danneggiare i bordi della testa della punteria.
9.7.6.2 Pulizia della valvola
l Pulite il foro del corpo della valvola 2 (vedi Fig. 9.7.9) con la spazzola di plastica (
Ø 6)
.
Fig. 9.7.9 Stella completa
- Didascalia della Fig. 9.7.9
1 Stella completa 2 Corpo della valvola
3 Punteria della valvola
1
3
2
