9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9.7 Testa a revolver d a 6(8000) Edizione 07/97 Vers ione software dalla SR.403.xx 9 - 90
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.7 Testa a revolver da 6(8000)
9 - 89
9.7.6.3 Messaggi di errore che fanno pensare ad una eccessiva mobilità delle val-
vole
A causa dell‘eccessiva mobilità delle valvole durante l‘inizializzazione potranno apparire i seguenti messaggi
d‘errore:
A causa delleccessiva mobilità delle valvole durante il montaggio potranno apparire i seguenti messaggi
d‘errore:
Durante lo scarto
Durante il prelievo, montaggio:
In questo caso si distinguono due casi, secondo il movimento del motore a passi:
1. Messaggi d´errore che appaiono mentre il movimento del motore a passi è tra 0° e 90° : in questo caso si
muove la punteria della valvola ed il vuoto si accende o si spegne:
2. Messaggio d´errore che appare mentre il movimento del motore a passi è tra 0° e 180:
la punteria della valvola si è mossa, le trasmissioni del motore a passi ritornano alla posizione di riposo.
INDICAZIONE
Il messaggio d´errore n. 2327 potrà apparire anche se si sono presentati errori del movimento del motore a
passi tra 0° e 90°.
9.7.7 Elenco delle pipette per la testa a revolver da 6
Troverete la disposizione delle pipette per la testa a revolver da 12 nella sezione 17.2.3 di questo manuale.
Numero d´errore Messaggio d´errore
2311 Azion. reg. valvola prel. / mont. non da inizializzare
2313 Azion. reg. della valvola di scarto non da inizializzare
Tab. 9.7.1 Messaggi d´errore durante l´inizializzazione
Numero d´errore Messaggio d´errore
2297 RV: motore a passi per lo scarto difettoso
Tab. 9.7.2 Messaggio d´errore durante il montaggio allo scarto di componenti
Fehlernummer Fehlermeldung
2331 RV: errore nel comando registr. prel. / mont. (prelevando)
2334 RV: errore nel comando di registr. valvola prel. / mont. (montando)
Tab. 9.7.3 Messaggi d´errore al prelievo/montaggio, movimento del motore a passi tra 0° e 90°
Numero
d´errore
Messaggio d´errore
2327 Stella non rotabile a causa del comando reg. prel. / mont.
Tab. 9.7.4 Messaggi d´errore al prelievo/montaggio, movimento del motore a passi tra 0° e 180°
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.7 Testa a revolver da 6(8000) Edizione 07/97 Versione software dalla SR.403.xx
9 - 90
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.8 Scambiatore automatico di vassoi
9 - 91
9.8 Scambiatore automatico di vassoi
Potrete osservare la disposizione dello scambiatore automatico di vassoi nel dispositivo automatico
SIPLACE 80F
4
nella Fig. 9.1.2, pagina 9 - 4.
9.8.1 Pulizia dei filtri dell‘aria dell‘innesto elettronico
l Pulite con l‘aspirapolvere il filtro dell‘aria LZ60 nella parte inferiore della carcassa dell‘innesto elettronico.

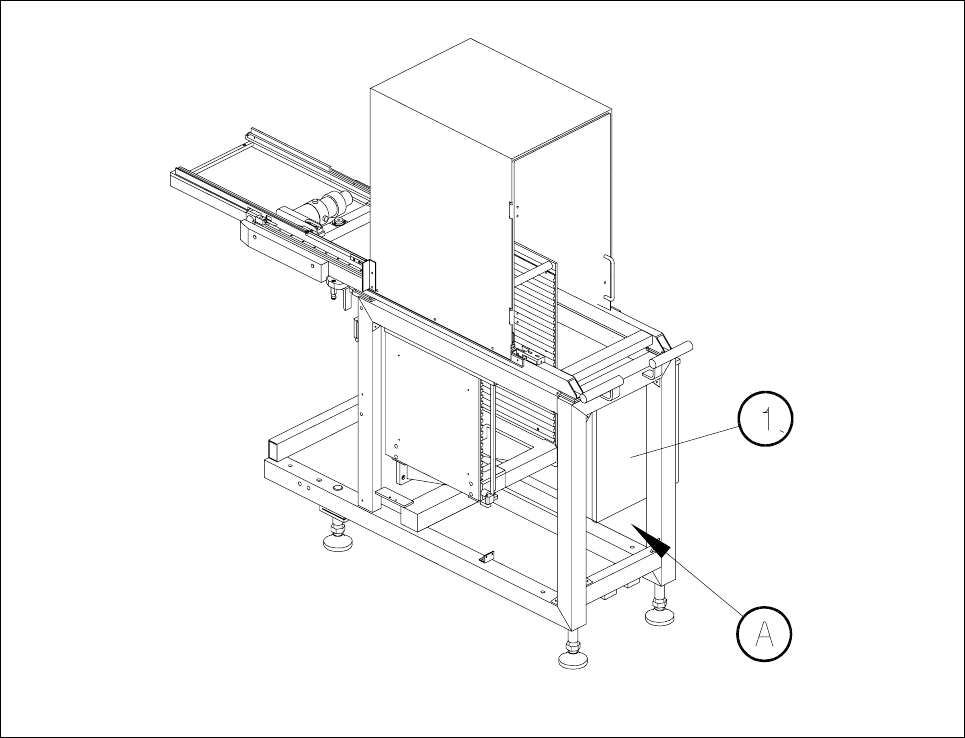

Fig. 9.8.1 Filtro dell‘aria nell‘innesto elettronico del SAV
- Didascalia della Fig. 9.8.1
1 Innesto elettronico
A Pulizia con aspirapolvere del filtro dell‘aria
