9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9.9 Sistemi di videocam ere e modulo laser di coplanarità Edizione 07/97 Versione software dalla SR.403.xx 9 - 98 9.9.4.2 Pulizi a della lastr a di ve…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.9 Sistemi di videocamere e modulo laser di coplanarità
9 - 97
9.9 Sistemi di videocamere e modulo laser di coplana-
rità
9.9.1 Sistema a videocamera C.S. per SIPLACE 80S-20, 80F
4
ed 80F
4
-6
Nel sistema ottico del sistema a videocamera C.S. non è necessario effettuare operazioni di pulizia di alcun
genere.
9.9.2 Sistema a videocamera CO nella testa a revolver da 12
(SIPLACE 80S-20 ed 80F
4
)
Nel sistema ottico del sistema a videocamera CO non è necessario effettuare operazioni di pulizia di alcun
genere.
9.9.3 Sistema a videocamera CO nella testa a revolver da 6
(SIPLACE 80F
4
-6)
Nel sistema ottico del sistema a videocamera CO non è necessario effettuare operazioni di pulizia di alcun
genere.
9.9.4 Sistemi a videocamera CO per testa IC (SIPLACE 80F
4
ed 80F
4
-6)
La Fig. 9.9.2 indica la disposizione del sistema a videocamera IC o FC nello statore della macchina.
INDICAZIONE
La manutenzione è uguale per entrambi i sistemi a videocamera
9.9.4.1 Pulizia delle superfici metallizzate
l Spegnete il dispositivo automatico prima di estrarre la testa d´illuminazione.
l Estraete attentamente il vano del riflettore della videocamera CO sollevandolo verticalmente verso l´alto.
l Coprite con un cartone la videocamera CO ora scoperta.
l Pulite accuratamente con un pennello morbido e senza grassi l‘area interna a specchio della testa d‘illumi-
nazione indicata nella Fig. 9.9.1 o pulite questa superficie con aria compressa secca.
ATTENZIONE ∆
!
Non utilizzate detersivi per pulire le superfici a specchio.
l Utilizzate un panno per ottica speciale (p.es. quello della dita Kodak) o carta speciale per la pulizia di lenti
(p.es. il "Lens cleaning tissue" di Kodak), per eliminare le impronte delle dita.
9 Manutenzione/assistenza Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
9.9 Sistemi di videocamere e modulo laser di coplanarità Edizione 07/97 Versione software dalla SR.403.xx
9 - 98
9.9.4.2 Pulizia della lastra di vetro
Smontate la lastra di vetro per pulirla nel modo descritto qui a seguito:
l La testa d´illuminazione sarà già stata estratta dalla videocamera CO (vedi sezione 9.9.4.1).
l Allentate le viti ad esagono cavo M2,5 nel supporto del vetro. Estraete attentamente verticalmente verso
l´alto il supporto del vetro e la lastra di vetro (vedi Fig. 9.9.1, pagina 9 - 99).
l Pulite la lastra di vetro con un pennello asciutto e senza tracce di grasso. Utilizzate un panno per ottica
speciale (p.es. quello della dita Kodak) o carta speciale per la pulizia delle lenti (p.es. il "Lens cleaning tis-
sue" di Kodak) per eliminare le impronte delle dita.
l Rimontate la lastra di vetro seguendo l´ordine contrario e fissate il supporto del vetro.
l Collocate la testa d´illuminazione verticalmente sulla videocamera CO in modo che la lastra di vetro si trovi
nella direzione di trasporto dei circuiti scheda! Controllate che la testa d´illuminazione sia stata fissata fino
al punto d´arresto.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 9 Manutenzione/assistenza
Edizione 07/97 Versione software dalla SR.403.xx 9.9 Sistemi di videocamere e modulo laser di coplanarità
9 - 99

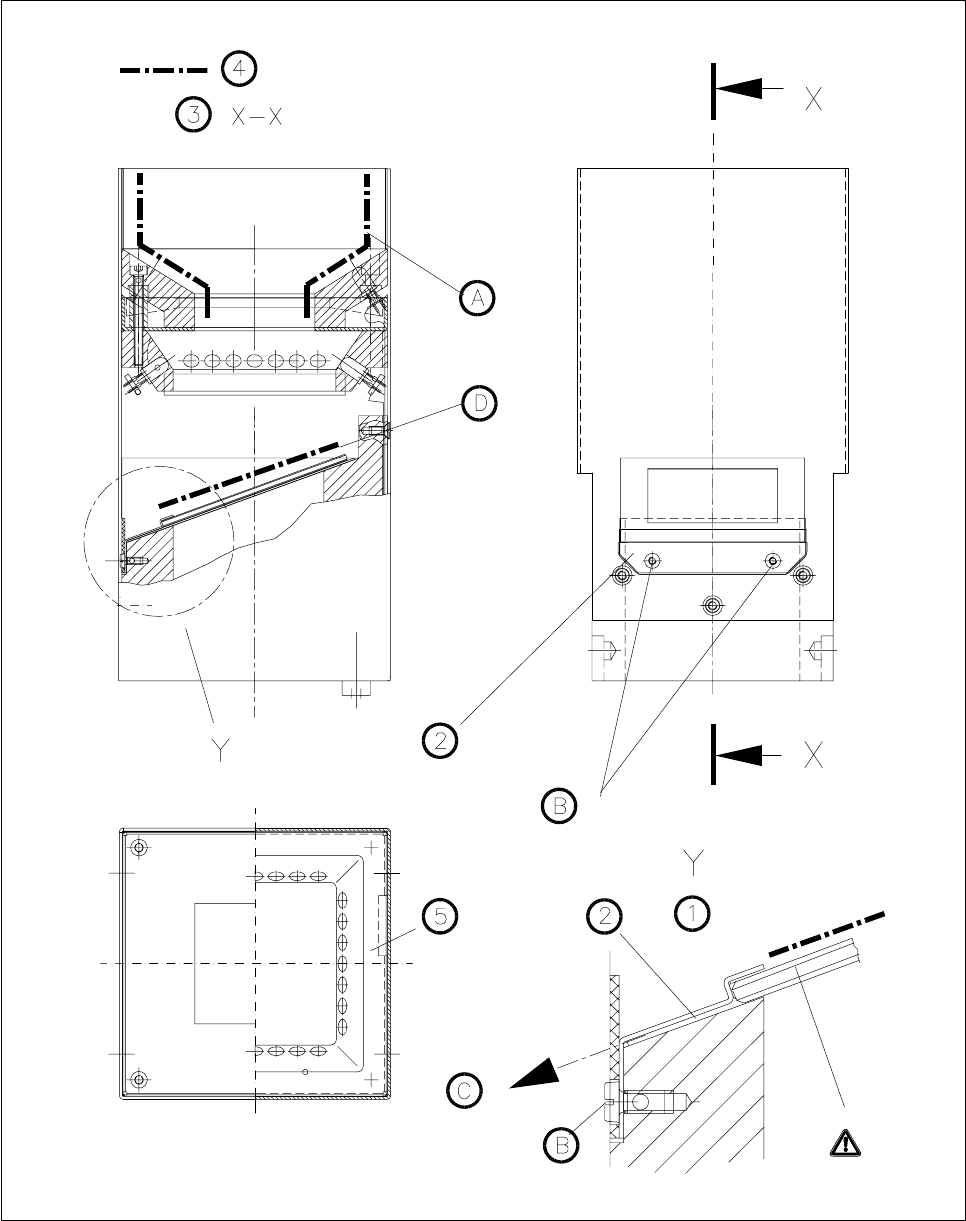

Fig. 9.9.1 Pulite la testa d´illuminazione della videocamera IC o FC per la testa IC
- Didascalia della Fig. 9.9.1
1 Unità Y 2 Supporto del vetro
3 Sezione X-X 4 Superfici da pulire
∆
!
Lastra di vetro
5 Vista della testa d´illuminazione IC
