Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 1 Sicurezza di esercizio Edizione 03/98 V er sione software dalla SR .403.xx 1.2 Dispositivi di sicure zza 1 - 17 1.2.3.1 Descrizione delle funzioni ● Interruttore di ARRESTO D…
1 Sicurezza di esercizio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
1.2 Dispositivi di sicurezza Edizione 03/98 Versione software dalla SR.403.xx
1 - 16
1.2.3 Interruttore di ARRESTO DI EMERGENZA ed interruttore a chiave

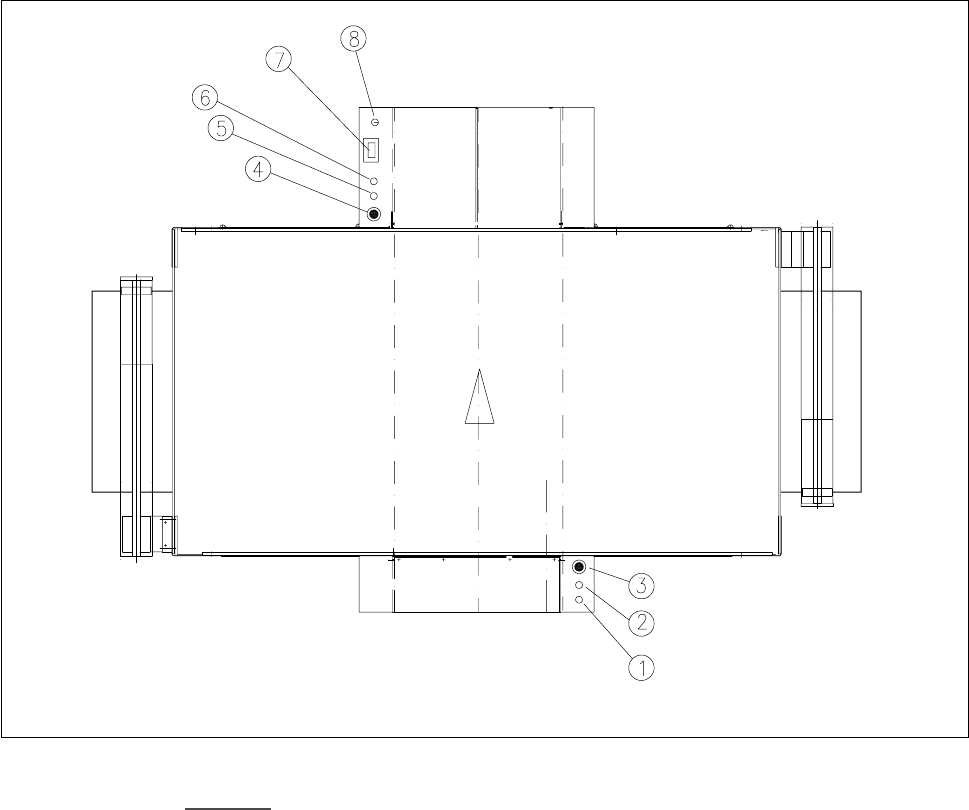

Fig. 1.2.3 Punto di inserimento dell’interruttore
- Didascalia della Fig. 1.2.3
1 Tasto ALT 2 Tasto START
3 Interruttore di ARRESTO DO EMERGENZA 4 Interruttore di ARRESTO DO EMERGENZA
5 Tasto START 6 Tasto ALT
7 Contatore di componenti 8 Interruttore a chiave
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 1 Sicurezza di esercizio
Edizione 03/98 Versione software dalla SR.403.xx 1.2 Dispositivi di sicurezza
1 - 17
1.2.3.1 Descrizione delle funzioni
● Interruttore di ARRESTO DI EMERGENZA
Premendo l’interruttore di ARRESTO DI EMERGENZA viene attivata la tensione di comando degli assi dei
portali. Ciò significa che gli assi dei portali non hanno potenza e che non rappresentano più un pericolo.
INDICAZIONE
Il montaggio viene interrotto e lo si potrà continuare o interrompere dopo che l'impianto sarà rientrato in fun-
zione.
● Interruttore a chiave
Premendo l'interruttore a chiave gli assi dei portali mantengono l'intera tensione di comando. Le cappe di pro-
tezione vengono sbloccate e possono essere aperte. Dopo l'apertura delle cappe di protezione la macchina si
fermerà subito.
AVVERTENZA ∆
!
∆
!
Nonostante tutte le misure di sicurezza previste dai produttori, l'esercizio del dispositivo automatico da parte
di personale non autorizzato può portare a gravi lesioni fisiche (ad esempio a causa del portale) e/o a notevoli
danni alle cose!
L'esercizio sicuro della macchina presuppone che essa venga fatta funzionare in modo esatto da personale
qualificato nel pieno rispetto di tutte le avvertenze!
Determinate azioni esercitate sulla macchina (ad esempio lavori di installazione) richiedono un addestra-
mento specifico effettuato studiando il contenuto di queste istruzioni d'uso.
1.2.4 Protezione ad innesto nei posti del tavolo CO
PERICOLO ∆
!
∆
!
∆
!
Come premessa per la sicurezza d‘esercizio, tutti i posti dovrebbero essere allestiti con vassoi. Nel caso che
non dovessero esserci abbastanza vassoi a disposizione, al posto del vassoio si dovrà impiegare un disposi-
tivo di protezione ad innesto ("Feeder-Dummy").
Sono disponibili le seguenti varianti:
Articolo n.: 00116820-01 protezione SIPLACE ad innesto per 1 posto
Articolo n.: 00116821-01 protezione SIPLACE ad innesto per 6-10 posti
Articolo n.: 00116822-01 protezione SIPLACE ad innesto per 11-20 posti
1 Sicurezza di esercizio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
1.2 Dispositivi di sicurezza Edizione 03/98 Versione software dalla SR.403.xx
1 - 18
Fig. 1.2.4 Protezione
- Didascalia della Fig. 1.2.4
1 Protezione ad innesto per 1 posto 2 Protezione ad innesto per 6-10 posti
3 Protezione ad innesto per 11-20 posti
