La posizione del supporto vassoio nella memoria dei vassoi ed il relativo montaggio con componenti ver-
ranno inseriti nell'allestimento. Lo scambiatore automatico di vassoi verrà definito Posto 1. Consultate a
questo riguardo il manuale di istruzioni del calcolatore di linea UNIX, Editor di stazione.
10.6.4 Inserimento dei supporti vassoio
La memoria dei vassoi controllerà che i supporti vassoio non assumano una posizione errata.

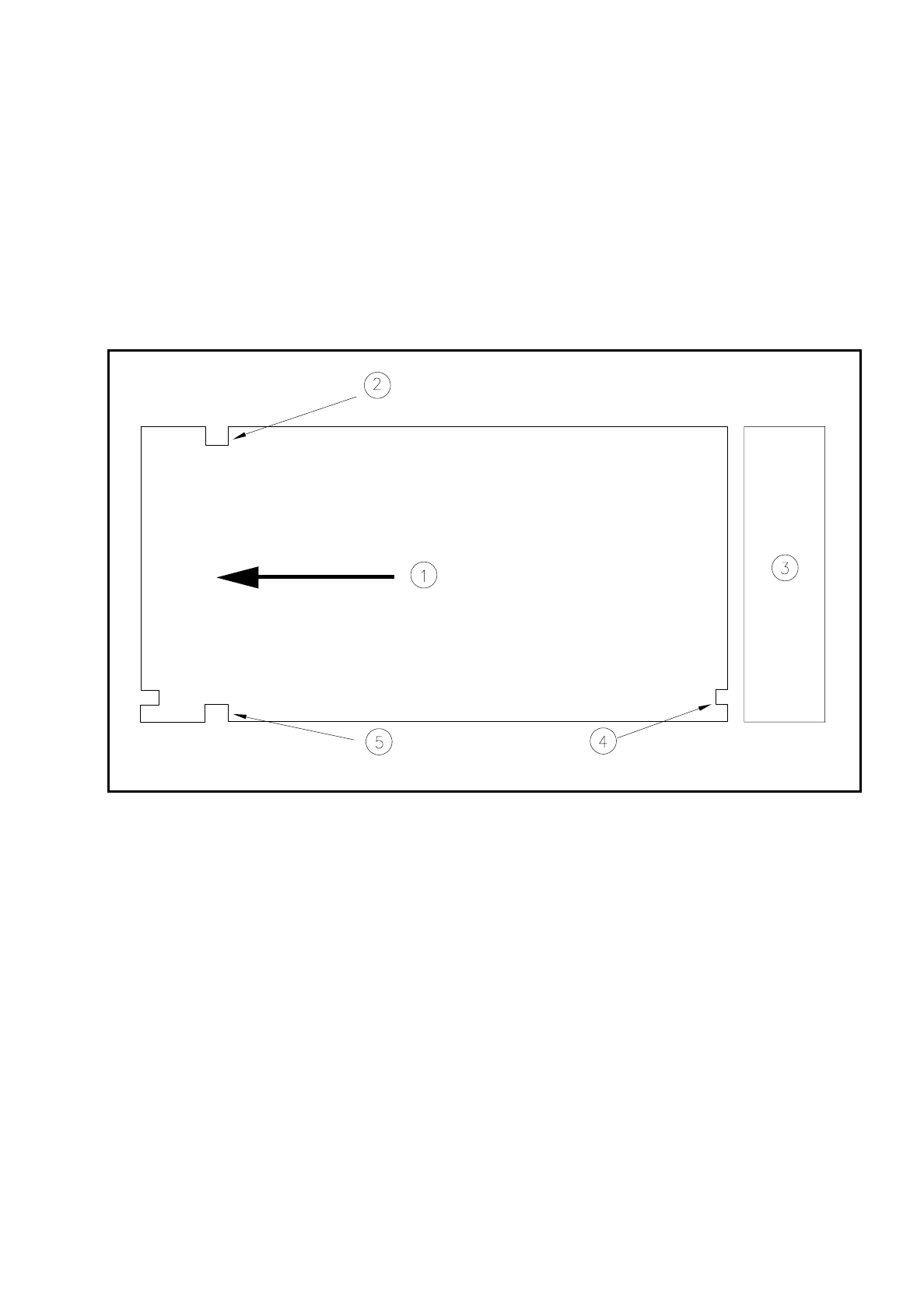

Fig. 10.6.4 Posizione del supporto del vassoio-veduta dall'alto
- Didascalia della Fig. 10.6.4
➀
Direzione di trasporto
➁
Scanalatura del trascinatore
➂
Accumulatore di vassoi
➃
Scanalatura di controllo
➄
Scanalatura del trascinatore
Per evitare una posizione errata è necessario fare attenzione a posizionare in avanti nella direzione di tra-
sporto le scanalature del trascinatore dei supporti vassoio (vedi Fig. 10.6.4).
Le scanalature di controllo dei singoli supporti vassoio dovranno essere sovrapposte ed essere rivolte verso
la memoria dei vassoi.
10 Manipolazione CO Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
10.6 Scambiatore automatico di vassoi Edizione 07/97 Versione software dalla SR.403.xx
10 - 24
10.6.5 Elementi di visualizzazione e di comando
Nello scambiatore automatico di vassoi si trovano un interruttore di ARRESTO DI EMERGENZA ed un inter-
ruttore per il cambio di velocità. Entrambi questi elementi di comando si trovano nello statore della macchina,
sul retro dello scambiatore automatico di vassoi.
●
Tasto piano
Esiste la possibilità di ridurre la velocità dei vassoi nel caso che essi abbiano componenti piccoli che
potrebbero cadere dalle loro tasche in caso di spostamento veloce dei vassoi.
Premete il Tasto piano.
Tutti i vassoi verranno spostati ad una velocità più bassa.
●
Interruttore di ARRESTO DI EMERGENZA
Premete l'interruttore ARRESTO DI EMERGENZA.
L'alimentazione della corrente verrà interrotta e tutto l'impianto si fermerà.
10.6.6 Dispositivi di sicurezza
●
Interruttore di ARRESTO DI EMERGENZA
Si fermerà immediatamente tutto l'impianto con, p.es. il SIPLACE 80F
4
e lo scambiatore automatico di
vassoi. A questo punto si avrà la possibilità di continuare il montaggio o di interromperlo. Fate attenzione
ai circuiti scheda eventualmente non montati.
●
Portelli di protezione
Se si apriranno i portelli di protezione, verrà tolta la tensione allo scambiatore automatico di vassoi e si
interromperà il funzionamento dello scambiatore automatico di vassoi. Alla chiusura dei portelli di prote-
zione lo scambiatore automatico di vassoi continuerà nuovamente a funzionare.
ATTENZIONE
∆
!
I portelli di protezione dello scambiatore automatico di vassoi non dovranno essere aperti durante il prelievo di
un componente da parte dello SAV.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 10 Manipolazione CO
Edizione 07/97 Versione software dalla SR.403.xx 10.6 Scambiatore automatico di vassoi
10 - 25
10.6.7 Riempimento dello scambiatore automatico di vassoi
INDICAZIONE
Potrete impiegare sia i supporti vassoio con l'articolo n. 00132110-04 (vecchio) che con l'articolo n.
00116431-xx (nuovo). Questi vassoi non potranno tuttavia essere utilizzati per la modalità di funzionamento di
miscelazione, ossia potranno sempre essere utilizzati esclusivamente vassoi dello stesso tipo.
-
Lo scambiatore automatico di vassoi può essere riempito senza fermare la macchina.
-
E' possibile iniziare e terminare la posizione di riempimento dello scambiatore automatico di vassoi
durante il montaggio. A questo proposito potrete consultare anche la Sezione 3.4.5 di questo manuale di
istruzioni.
-
Nel menu „Sistemi di trasporto dei componenti“ vengono descritte nel sottomenu „Scambiatore automatico
di vassoi“ le funzioni che potete eseguire con lo scambiatore automatico di vassoi.
-
Se uno scambiatore automatico di vassoi è disponibile di fatto ed è collegato al relativo posto, l'avvio e la
fine delle funzioni singole è possibile anche se non si ha il relativo allestimento. Non è possibile inserire il
livello di riempimento.
-
Se durante il montaggio si effettua uno riempimento con allestimenti diversi, i livelli di riempimento
dovranno poi essere resi noti alla stazione successivamente (dopo avere inviato il relativo allestimento).
-
Il controllo dell'occupazione dei supporti dei vassoi al termine della posizione di riempimento deve essere
effettuato con l'allestimento presente in quel momento nella stazione. Se in quel momento si sta effet-
tuando uno riempimento per un allestimento successivo, la richiesta emessa al'occupazione dei supporti
vassoio non potrà coincidere con l'allestimento futuro.
10.6.8 Reazioni del sistema in caso di errore
-
Se durante un procedimento di scambio di prelievo o di supporto vassoio viene selezionata la posizione di
riempimento, la richiesta verrà negata con il messaggio „SAV in lavorazione“. Al termine del procedimento
di prelievo dovrà essere selezionato nuovamente il punto del menu „Raggiungi pos. di riemp.“.
-
Se la testa di montaggio tenta di accedere allo scambiatore automatico di vassoi mentre questo si trova
nella posizione di riempimento, il procedimento di montaggio, dopo l'emissione del messaggio di stato
„Attesa di fine posizione di riempimento SAV“, attenderà che l'utente termini lo riempimento dello scambia-
tore automatico di vassoi.
-
Se l'utente seleziona una funzione SAV eccettuata „Finisci pos. di riemp.“, sebbene esso si trovi alla posi-
zione di riempimento, questa richiesta verrà respinta con il messaggio „SAV in posizione di riempimento“.
Lo stesso vale in caso di „Finisci pos. di riemp.“ se esso non si trova alla posizione di riempimento.
-
Se si seleziona una funzione SAV con un posto nel quale non si trova uno SAV, essa verrà respinta dopo
un supero tempo di 10s con il messaggio „Assente SAV in questo posto“.
