Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 10 Manipolazione CO Edizione 07/97 Versione software dalla SR.403.xx 10.8 Dispositivo di taglio per cinghia vuota del dispositivo automati co SIPLA CE 80F4-6 10 - 31 10.8 Disp…
10 Manipolazione CO Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
10.7 Supporto per vassoi (raccolta manuale per tray) Edizione 07/97 Versione software dalla SR.403.xx
10 - 30
10.7.3 Sostituzione del premilastra
●
Tenete ben fermo il premilastra (
G
in Fig. 10.7.1). Premete verso il basso il tassello di spinta (
F
in Fig.
10.7.1) ed estraete il premilastra facendolo uscire di lato.

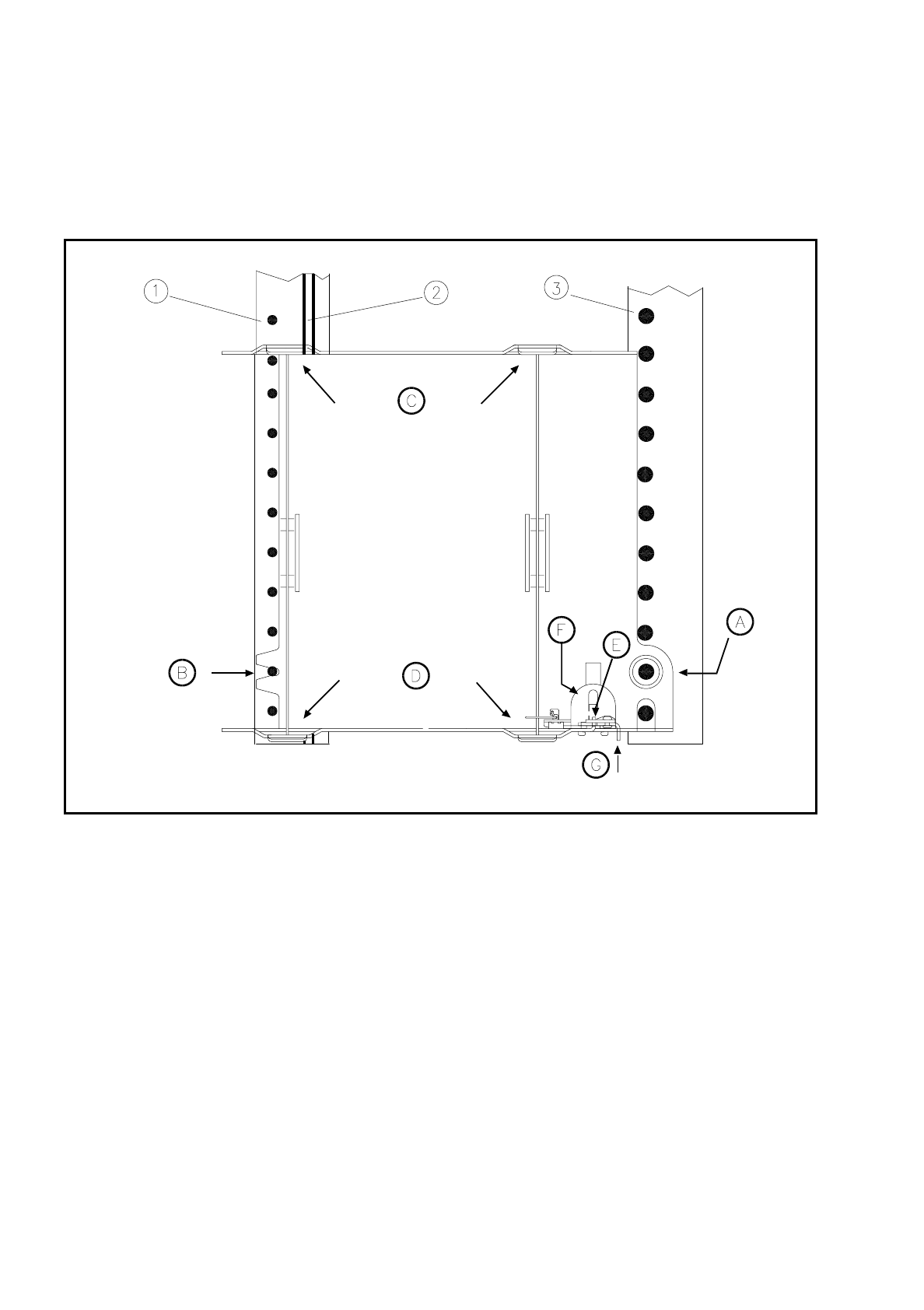

Fig. 10.7.1 Raccolta manuale per tray su tavolo per componenti - veduta dall'alto senza tray
- Didascalia della Fig. 10.7.1
➀
Spine di centraggio
➁
Listello magnetico
➂
Calotte
10.7.4 Inserimento dei dati
Definite i vassoi come viene descritto delle istruzioni d'uso del calcolatore di linea UNIX di SIPLACE.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 10 Manipolazione CO
Edizione 07/97 Versione software dalla SR.403.xx 10.8 Dispositivo di taglio per cinghia vuota del dispositivo automatico SIPLACE
80F4-6
10 - 31
10.8 Dispositivo di taglio per cinghia vuota del disposi-
tivo automatico SIPLACE 80F
4
-6
10.8.1 Nozioni generali
Il dispositivo di montaggio SIPLACE 80S-20/F
4
è munito di un dispositivo di taglio per cinghia vuota in
entrambi i tavoli CO. Il dispositivo di taglio per cinghia vuota serve a tagliare i resti della cinghia.
I ritagli della cinghia cadono nel contenitore per cinghia sotto al tavolo CO.
●
Svuotare giornalmente questo contenitore per cinghia.

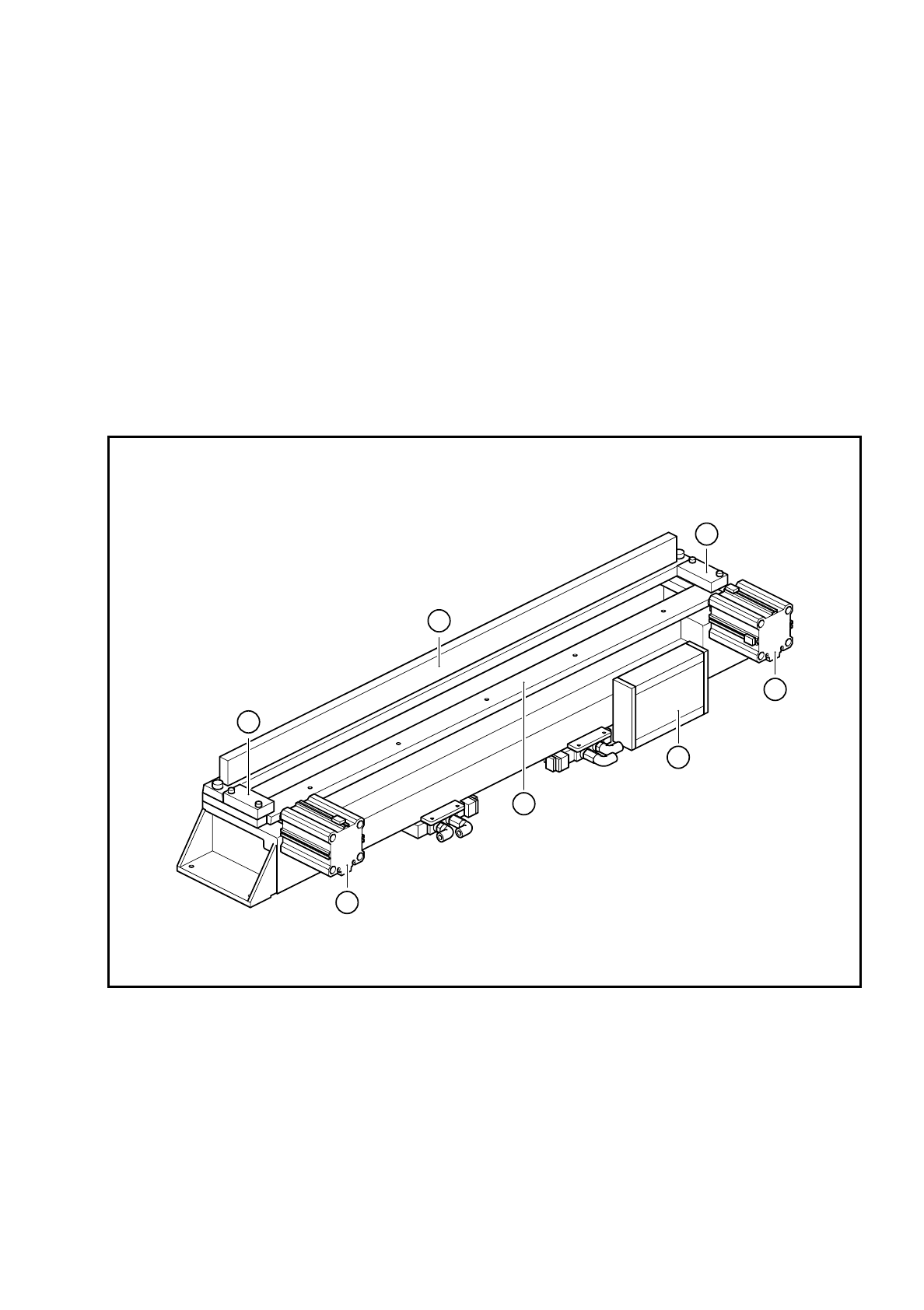

Fig. 10.8.1 Dispositivo di taglio per cinghia vuota
➀
Coltello da taglio fisso
➁
Dispositivo di tenuta
➂
Coltello da taglio mobile
➃
Sistema elettronico di comando
➄
Cilindro elevatore corto
2
2
3
4
5
5
1
10 Manipolazione CO Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
10.8 Dispositivo di taglio per cinghia vuota del dispositivo automatico SIPLACE 80F4-6 Edizione 07/97 Versione software dalla
SR.403.xx
10 - 32
10.8.2 Collocamento della cinghia nel dispositivo di taglio
Per il dispositivo di montaggio 80F
4
-6 utilizzate solo i moduli di alimentazione per cinghia previsti per questo
dispositivo. Prima dei moduli di alimentazione si trova il canale di conduzione della cinghia vuota nella quale
vengono trasportate le cinghie vuote.
●
Inserite la cinghia nel caricatore come viene descritto nella relativa sezione.
●
Inserite la cinghia vuota nel condotto per cinghia vuota del dispositivo di taglio come viene mostrato nella
Fig. 10.8.2.

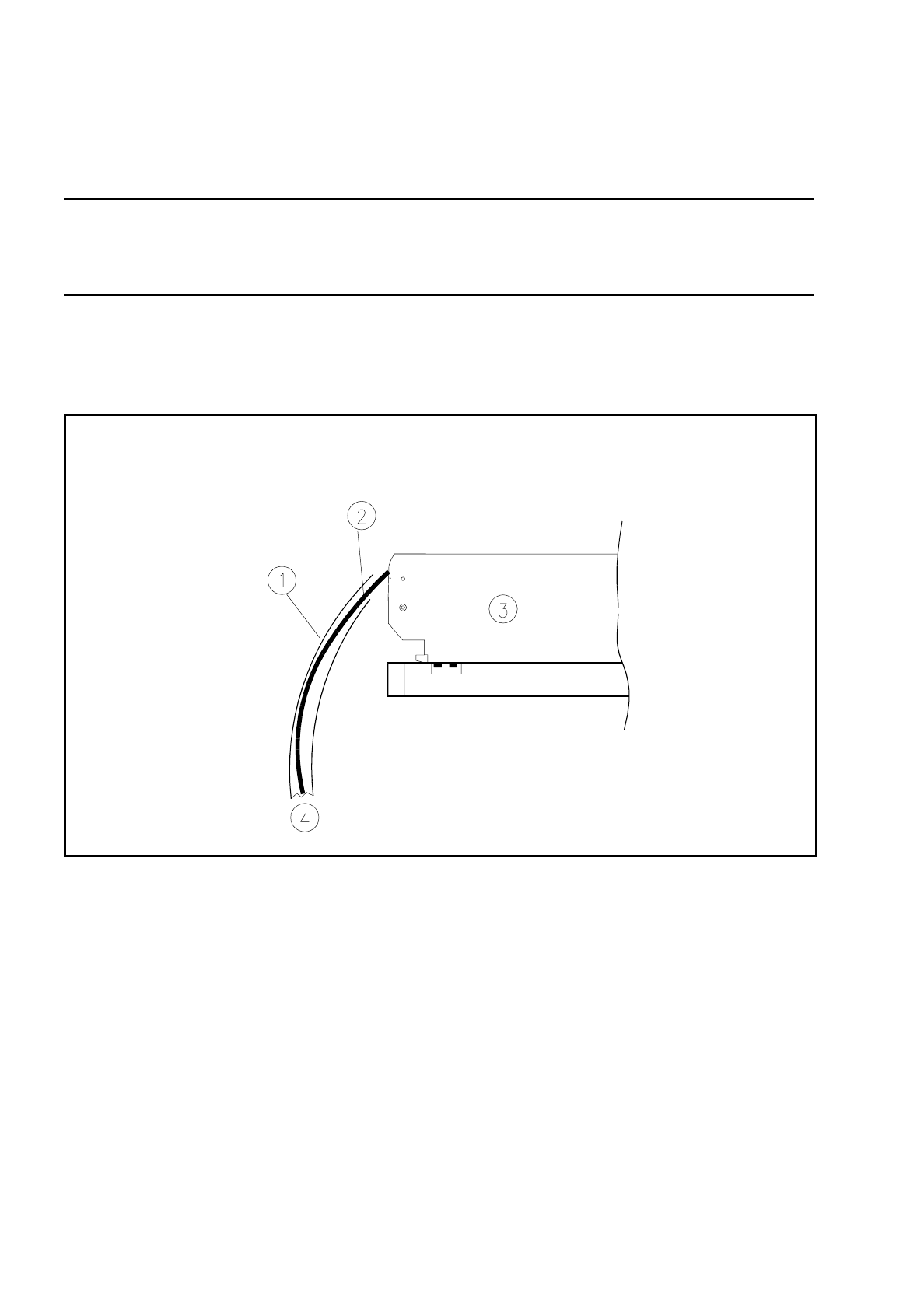

Fig. 10.8.2 Inserimento della cinghia nel dispositivo di taglio per cinghia vuota
- Didascalia della Fig. 10.8.2
➀
Condotto per cinghia vuota
➁
Cinghia vuota
➂
Modulo di alimentazione per cinghia
➃
Dispositivo di taglio per cinghia vuota
