Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 1 Sicurezza di esercizio

Edizione 03/98 Versione software dalla SR.403.xx 1.2 Dispositivi di sicurezza

1 - 17

1.2.3.1 Descrizione delle funzioni

● Interruttore di ARRESTO DI EMERGENZA

Premendo l’interruttore di ARRESTO DI EMERGENZA viene attivata la tensione di comando degli assi dei

portali. Ciò significa che gli assi dei portali non hanno potenza e che non rappresentano più un pericolo.

INDICAZIONE

Il montaggio viene interrotto e lo si potrà continuare o interrompere dopo che l'impianto sarà rientrato in fun-

zione.

● Interruttore a chiave

Premendo l'interruttore a chiave gli assi dei portali mantengono l'intera tensione di comando. Le cappe di pro-

tezione vengono sbloccate e possono essere aperte. Dopo l'apertura delle cappe di protezione la macchina si

fermerà subito.

AVVERTENZA ∆

∆

Nonostante tutte le misure di sicurezza previste dai produttori, l'esercizio del dispositivo automatico da parte

di personale non autorizzato può portare a gravi lesioni fisiche (ad esempio a causa del portale) e/o a notevoli

danni alle cose!

L'esercizio sicuro della macchina presuppone che essa venga fatta funzionare in modo esatto da personale

qualificato nel pieno rispetto di tutte le avvertenze!

Determinate azioni esercitate sulla macchina (ad esempio lavori di installazione) richiedono un addestra-

mento specifico effettuato studiando il contenuto di queste istruzioni d'uso.

1.2.4 Protezione ad innesto nei posti del tavolo CO

PERICOLO ∆

∆

Come premessa per la sicurezza d‘esercizio, tutti i posti dovrebbero essere allestiti con vassoi. Nel caso che

non dovessero esserci abbastanza vassoi a disposizione, al posto del vassoio si dovrà impiegare un disposi-

tivo di protezione ad innesto ("Feeder-Dummy").

Sono disponibili le seguenti varianti:

Articolo n.: 00116820-01 protezione SIPLACE ad innesto per 1 posto

Articolo n.: 00116821-01 protezione SIPLACE ad innesto per 6-10 posti

Articolo n.: 00116822-01 protezione SIPLACE ad innesto per 11-20 posti

1 Sicurezza di esercizio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6

1.2 Dispositivi di sicurezza Edizione 03/98 Versione software dalla SR.403.xx

1 - 18

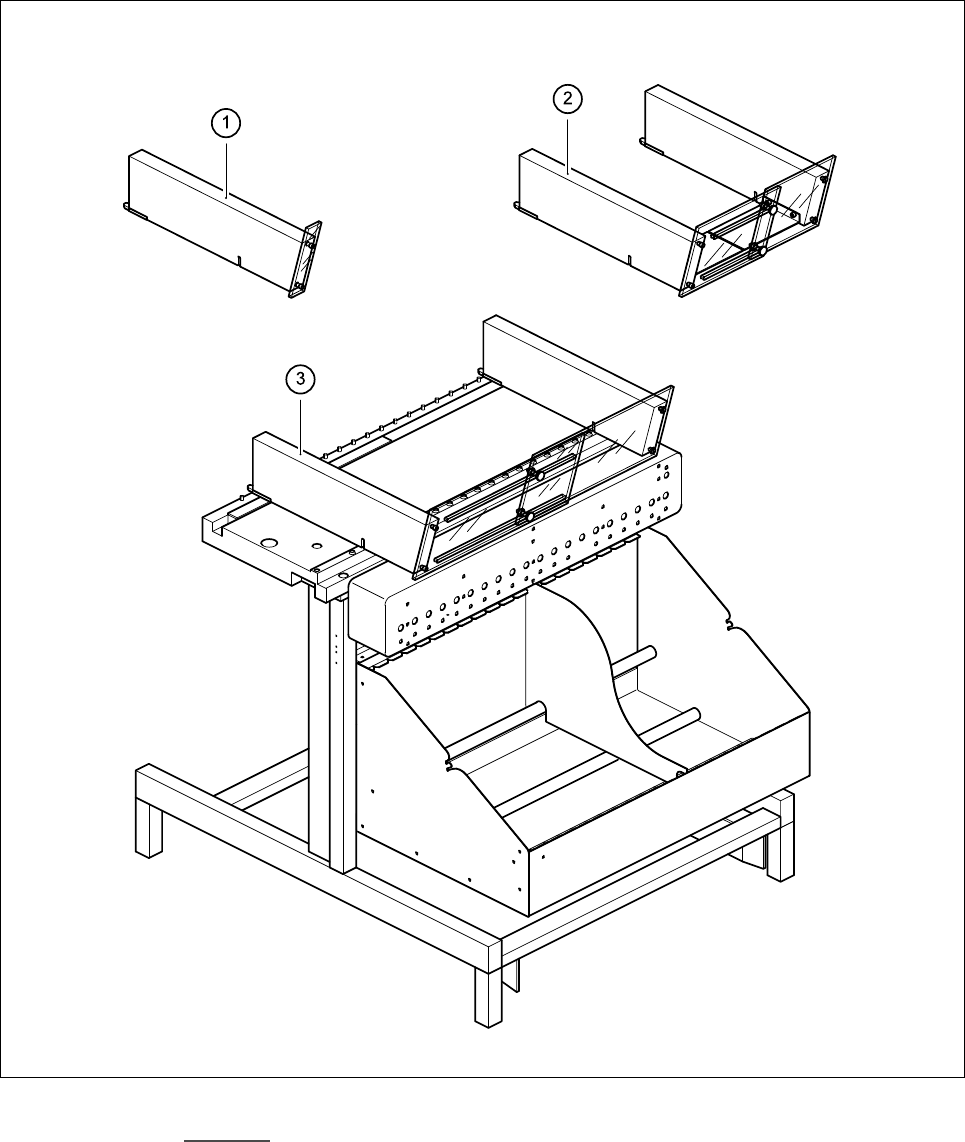

Fig. 1.2.4 Protezione

- Didascalia della Fig. 1.2.4

1 Protezione ad innesto per 1 posto 2 Protezione ad innesto per 6-10 posti

3 Protezione ad innesto per 11-20 posti

Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 1 Sicurezza di esercizio

Edizione 03/98 Versione software dalla SR.403.xx 1.3 Direttive CES

1 - 19

1.3 Direttive CES

1.3.1 Che cosa significa CES?

Quasi tutti i dispositivi moderni costituiti da gruppi sono forniti di elementi estremamente integrati o elementi in

tecnica MOS. Questi componenti elettronici sono molto sensibili alle sovratensioni dal punto di vista della rea-

lizzazione tecnica e sono quindi anche estremamente sensibili alle scariche elettrostatiche.

La sigla che viene usata per definire questi gruppi di elementi elettrostaticamente sensibili è ’CES’. Oltre a

questa definizione è possibile trovare anche un’altra sigla usata spesso a livello internazionale: ’ESD’

lectrostatic Sensitive Device).

Il seguente simbolo presente su quadri ad armadio, supporti di gruppi o imballaggi avverte dell’uso di compo-

nenti sensibili dal punto di vista elettrostatico e quindi alla sensibilità al tatto dei gruppi in questione.

I CES possono essere distrutti da tensioni ed energie che si trovano al di sotto della soglia per-

cettiva umana. Tali tensioni si presentano già se un elemento o un gruppo vengono toccati da

persone non scariche dal punto di vista elettrostatico. I componenti esposti a tali sovratensioni,

nella maggior parte dei casi non vengono subito identificati come difettosi perché è possibile

scoprire che funzionano in modo errato solo dopo averli usati per un periodo di tempo prolungato.

1.3.2 Provvedimenti di sicurezza importanti contro le cariche statiche

● Quasi tutte le plastiche si caricano molto e devono quindi essere assolutamente tenute lontane dai compo-

nenti sensibili!

● Quando si maneggiano componenti elettrostaticamente sensibili occorre assicurarsi che le persone, il

posto di lavoro e l’imballaggio abbiano un buon collegamento a terra!

1.3.3 Manipolazione di gruppi CES

Il principio fondamentale in questo caso è che si possono toccare gruppi elettronici solo se eventuali lavori da

effettuare lo rendono assolutamente inevitabile. In ogni caso non toccare mai assolutamente i gruppi piatti in

modo tale da toccare pins di componenti o guide.

Si possono toccare i componenti solo se,

● si ha sempre il collegamento a terra con il bracciale CES o

● si indossano scarpe o strisce di collegamento a terra per scarpe CES in presenza di pavimento CES.

Prima di toccare un gruppo elettronico è necessario scaricare il proprio corpo. Lo si può effettuare nel modo

più semplice toccando un oggetto conduttore messo a terra (per esempio le parti esclusivamente metalliche

di un quadro elettrico ad armadio, una conduttura idrica ecc...) immediatamente prima di farlo.

Non mettete in contatto i gruppi con sostanze caricabili ed estremamente isolanti, p.es. plastiche, basi isolanti
