11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.1 Scambiatore di pipette per testa a revolver da 12 Edizione 07/97 Versione software dalla SR.403.xx
11 - 4
11.1.2 Dati tecnici
11.1.3 Funzionamento
Su ogni singolo caricatore dello scambiatore automatico di pipette si trova rispettivamente una fiducial di posi-
zione per il riconoscimento della posizione.
I singoli posti dei caricatori sono contrassegnati sullo scambiatore di pipette con le cifre da 1 a 7. I singoli
garage per pipette sono numerati nei rispettivi caricatori da 1 a 12 (vedi Fig. 11.1.2).
INDICAZIONE
Dietro richiesta alla Siemens AUT 5 BSM potranno essere realizzati caricatori speciali i quali saranno contras-
segnati in modo particolare.
Il fissaggio della posizione delle pipette nei garage verrà effettuato con una lamiera a chiave spostabile di
6 mm in un asse. In relazione alla posizione della lamiera, le pipette verranno fissate oppure sbloccate.
Il movimento della lamiera verrà effettuato da un cilindro pneumatico per tutti i caricatori o pipette contempo-
raneamente. Tutte le pipette verranno sbloccate o fissate contemporaneamente.
Se non viene effettuato un cambio delle pipette, la lamiera a chiave si trova sempre in posizione „chiusa“.
●
Prelievo di una pipetta
-
L'asse z della testa a revolver si sposta in basso.
-
La lamiera a chiave passa sopra.
-
L'asse z si sposta in alto.
Scambiatore di pipette per testa a revolver
Spazio per l’installazione
(lunghezza x larghezza x altezza)
560 mm x 60 mm x 46 mm
Numero dei garage delle pipette min.12 / mass.84
Tipi di pipette allestibili 711, 714, 715, 717, 718, 719, 724
Apertura e chiusura della lamiera < 200 ms
Capacità del contenitore per scarti ca. 50 pipette
Sistema pneumatico 2 condotti di alimentazione pneumatica
da 5,5 e 2,5 bar
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.1 Scambiatore di pipette per testa a revolver da 12
11 - 5
●
Deposito di una pipetta
-
La lamiera a chiave passa sopra.
-
L'asse z si sposta in basso.
-
La lamiera a chiave ha accesso.
-
L'asse z si sposta in alto.

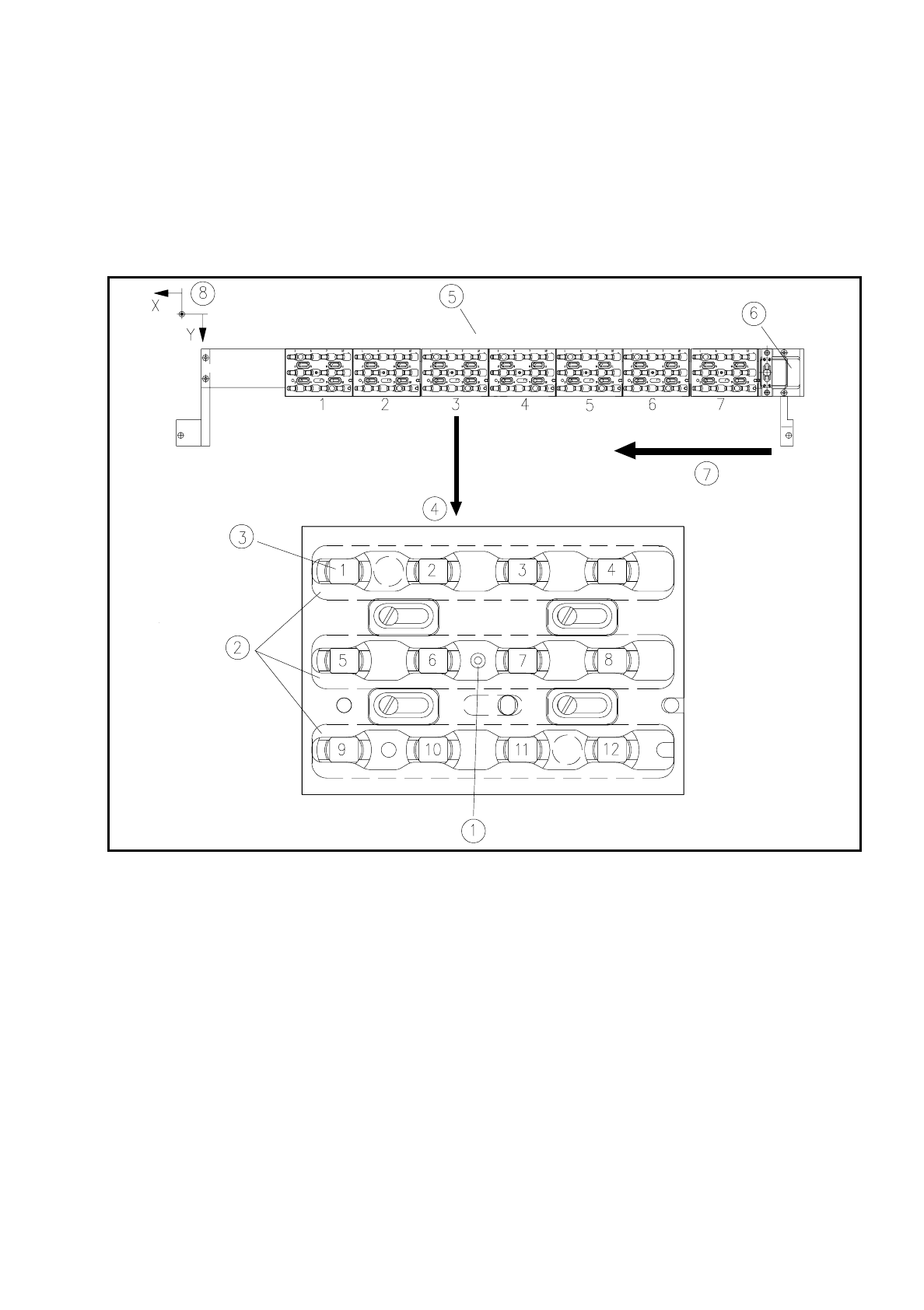

Fig. 11.1.2 Prospetto del caricatore e dei garage per pipette
- Didascalia della Fig. 11.1.2
➀
Fiducial di posizione
➁
Lamiera a chiave
➂
Garage per pipette
➃
Caricatore
➄
Scambiatore di pipette
➅
Posizione di scarto
➆
Direzione del trasporto
●
Scarto di pipette difettose
-
L'asse z passa alla posizione di scarto con un sollevamento di 14 mm.
-
L'asse z si alza e la pipetta viene estratta dalla contropunta con un filo per molle.
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.1 Scambiatore di pipette per testa a revolver da 12 Edizione 07/97 Versione software dalla SR.403.xx
11 - 6
11.1.4 Indicazioni per i comandi
●
Prima del primo riempimento di un caricatore con un determinato tipo di pipette, incollate al caricatore un
adesivo con l'indicazione del rispettivo tipo di pipette.
INDICAZIONE
E' permesso un solo tipo di pipette per ogni caricatore!
Riempite i caricatori al di fuori della macchina e cambiate sempre solo caricatori completi.
●
Aprite la lamiera a chiave ed inserite le pipette nei garage per pipette.
●
Chiudete la lamiera a chiave, così che le pipette non possano cadere dai caricatori.
●
Potrete riempire i caricatori solo se tutte le pipette nella testa a revolver erano state reinserite nei carica-
tori.
●
Nel caso che vogliate eseguire diverse funzioni dello scambiatore di pipette, consultate la Sezione
Sezione 4.2.6 e la Sezione Sezione 4.2.7 di queste istruzioni d'uso.
●
Per la programmazione dello scambiatore di pipette nel calcolatore di linea, consultate le istruzioni d’uso
del calcolatore di linea UNIX.
INDICAZIONE
Evitate di fare cadere componenti sui caricatori, potreste provocare
blocchi
della lamiera a chiave. Evitate di
fare cadere componenti su posti liberi (il posto è magnetico!). I caricatori non potranno poi essere collocati
in modo definito
sul posto. Se necessario ripulite
regolarmente
i caricatori ed i posti liberi da componenti.
