- Didascalia della Fig. 11.2.2
Fiducial di posizione
Garage per pipette
Contenitore per scarti
Scambiatore di pipette
Punto zero della macchina
Caricatore 1 (standard)
Caricatori da 2 a 4 (opzionale)
-
In ognuno dei singoli caricatori si trova una fiducial di posizione per il riconoscimento di posizione.
-
I singoli posti dei caricatori sono numerati da 1 a 4.
-
I singoli garage delle pipette sono numerati da 1 a 5 in ogni caricatore.
-
Il fissaggio della posizione delle pipette nei garage è assicurato da ganci molleggianti. Le pipette verranno
bloccate o sbloccate secondo la direzione di rotazione dell'asse della testa IC.
11.2.4 Indicazioni per l'esercizio e la manutenzione
Utilizzate l'attrezzo specifico per l'estrazione delle pipette (vedi Sezione 9.6.6 Manutenzione delle pipette
di questo manuale d’uso) per inserire o per cambiare le pipette.
Pulite lo scambiatore di pipette nel modo descritto nella Sezione 9.3.7 Pulizia dello scambiatore di pipette
della testa IC (SIPLACE 80F4-6) di questo manuale d'uso.
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.2 Scambiatore di pipette per testa IC (ICPW20) Edizione 07/97 Versione software dalla SR.403.xx
11 - 12
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.3 Codice a barre del circuito scheda
11 - 13
11.3 Codice a barre del circuito scheda
11.3.1 Sommario
Il codice a barre del circuito scheda può essere letto dalla parte inferiore (parte saldata) o dalla parte supe-
riore (parte del montaggio) di un circuito scheda.
Se il codice a barre viene posto sulla parte superiore di un circuito scheda, la testa di lettura viene montata in
modo tale che il raggio di lettura del lettore del codice a barre invii i suoi raggi sul circuito scheda dall'alto.
Se il codice a barre viene posto sulla parte inferiore di un circuito scheda, la testa di lettura viene montata in
modo tale che il raggio di lettura del lettore del codice a barre invii i suoi raggi sul circuito scheda dall'alto.

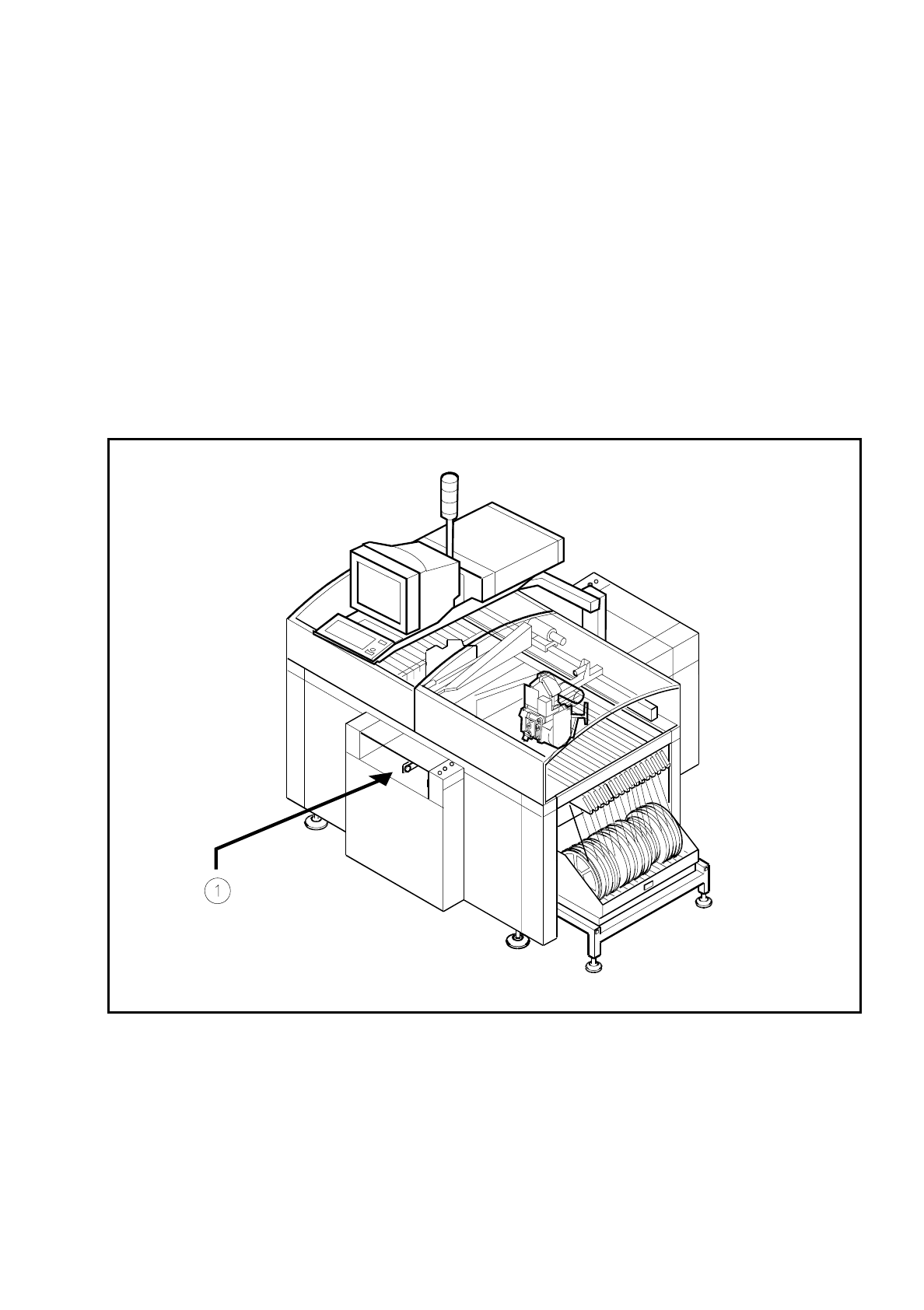

Fig. 11.3.1 Posizione di installazione del lettore di codice a barre C.S.
- Didascalia della Fig. 11.3.1
Posizione di installazione del lettore di codice a barre C.S. (montabile in alto o in basso)
