11.5.3 Pipetta per il flip chip del tipo 412

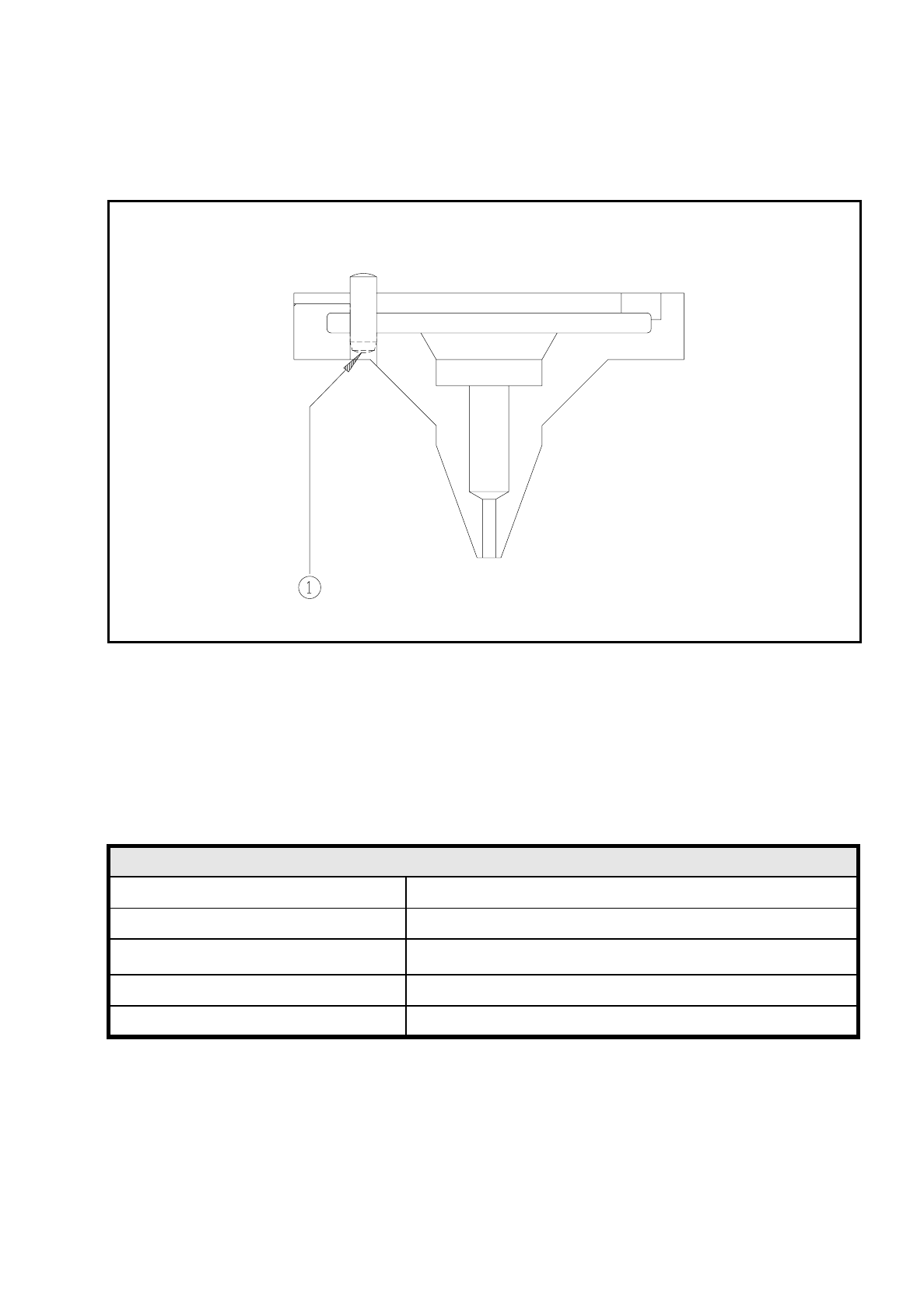

Fig. 11.5.3 Tipo di pipetta 412
- Didascalia della Fig. 11.5.3
➀
Lato inferiore della spina annerito
11.5.3.1 Dati tecnici
Pipetta per il flip chip del tipo 412
Diametro esterno 1,8 mm
Diametro di aspirazione 1,0 mm
Superficie di aspirazione
0,8 mm
2
Colore di contrassegno Nessuno
Materiale PETP Ertalyte nero
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.5 Modulo Vision Flip-Chip Edizione 07/97 Versione software dalla SR.403.xx
11 - 28
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.6 Centraggio del substrato in ceramica
11 - 29
11.6 Centraggio del substrato in ceramica
11.6.1 In Generale
Il substrato in ceramica può essere centrato meccanicamente ed otticamente.
Nel centraggio ottico, le fiducial della scheda possono essere riconosciute con l’illuminazione normale o con
quella a luci oblique.
11.6.2 Tipi di centraggio possibili
È possibile inserire nei dati di macchina (real.ma) Tipi di trasporto i seguenti centraggi per i substrati in cera-
mica.
11.6.3 Centraggio meccanico
11.6.3.1 In generale
Il centraggio meccanico del substrato in ceramica viene utilizzato per arresta in direzione x ed y substrati in
ceramica in modo tale che la loro posizione sia stabile e salvaguardando il materiale. Inoltre i substrati in
ceramica potranno essere montati fino al margine del substrato.
11.6.3.2 Cambio del substrato in ceramica con circuito scheda
●
Staccate la conduttura pneumatica e la linea elettrica di collegamento (vedi Punto
1
nella Fig. 11.6.1).
●
Estraete il centraggio del substrato in ceramica (vedi Punto
2
nella Fig. 11.6.1).
●
Smontate la base del centraggio del substrato in ceramica (vedi Punto
3
nella Fig. 11.6.2).
●
Estraete i tre pezzi di fissaggio (vedi Punto
4
nella Fig. 11.6.1) e montate in questo punto la guida stan-
dard.
●
Montate l’angolo di abbassamento (vedi Punto
5a
und
5b
nella Fig. 11.6.1).
●
Settate le misure del circuito scheda (vedi Punto
6
nella Fig. 11.6.1).
●
Con l’aiuto di Sitest potrete editare il rispettivo tipo di trasporto (consultare la tabella nella Sezione Sezione
11.6.2) nei dati di macchina.
●
Per i comandi nelle „Funzione singole“ consultate anche la Sezione 4 Funzioni singole di questo manuale
d’uso.
Tipo di tra-
sporto
Centraggio
4 centraggio meccanico del substrato con illuminazione normale
5 solo illuminazione a luci oblique con bloccaggio Y
6 centraggio meccanico del substrato con illuminazione a luci oblique
