Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 11 Aggiunte alla stazione/opzioni Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fl uido) per il SIPLACE 80F4 11 - 41 ● Allenta te le 4 vi ti di fi…
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 40
●
Allentate la pipetta di centraggio.
●
Estraete dal cilindro il tappo del cilindro con lo spillo di dosaggio e tirate fuori dal cilindro lo spillo di dosag-
gio completo.
●
Staccate l’estremità dello spillo di dosaggio dalla valvola della pompa di dosaggio.
●
Inserite nella pipetta di centraggio il nuovo spillo di dosaggio attraverso il tappo del cilindro ed attraverso il
cilindro. La punta dello spillo dovrà sporgere ca 3 mm dalla pipetta di centraggio.
●
Riavvitate la pipetta di centraggio.
●
Rimettete sul cilindro il tappo del cilindro.
●
Controllate la distanza dallo spillo di dosaggio al circuito scheda. Premete il pistone elevatore verso il
basso. La distanza dovrà essere di ca 1 mm.
Se non manterrete questa distanza dovrete regolare nuovamente la distanza.
11.7.5.1 Distanza dallo spillo di dosaggio al circuito scheda

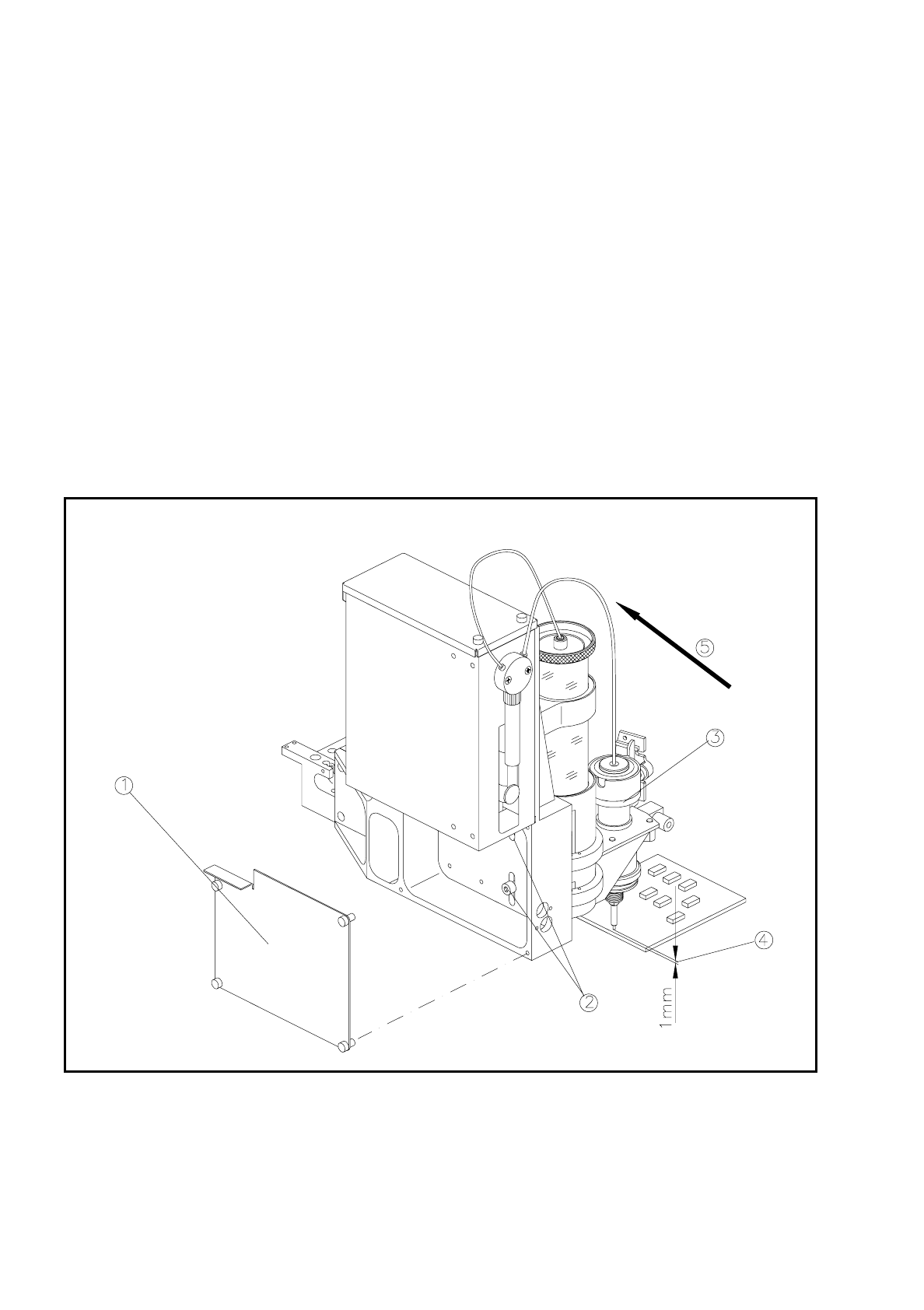

Fig. 11.7.5 Regolare la distanza dallo spillo di dosaggio al circuito scheda
- Didascalia della Fig. 11.7.5
➀
Rivestimento posteriore con 4 viti di fissaggio
➁
2 Viti di fissaggio della distribuzione fondente
➂
Pistone elevatore
➃
Regolare la distanza ad 1 mm dal circuito scheda
➄
Premere fino all’arresto la distribuzione fondente
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4
11 - 41
●
Allentate le 4 viti di fissaggio del rivestimento posteriore della distribuzione del fondente ed estraete il rive-
stimento.
●
Allentate le due viti di fissaggio dei fori longitudinali.
●
Premete verso il basso il pistone elevatore e regolate la distribuzione del fondente in modo tale che la
distanza tra la punta dello spillo di dosaggio ed il circuito scheda sia di 1 mm.
●
Premete la distribuzione del fondente dalla parte dell’arresto laterale e stringete le viti di fissaggio.
●
Montate il rivestimento posteriore.
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 42
11.7.6 Piano d’utenza
INDICAZIONE
Per potere montare il componente flip-chip ed applicarvi il fondente, si dovrà descrivere un programma di
montaggio con componenti flip-chip nel calcolatore di linea ed inviarlo al calcolatore della stazione. Vedi il
manuale d’uso di UNIX.
L’opzione
Lavoro fondente
deve essere stata attivata nelle
Opzioni di macchina
del calcolatore della sta-
zione. Vedi il capitolo 2.4.4 Il menu „Opzioni“ del manuale d’uso del SIPLACE 80S-20/F
4
/F
4
-6.
11.7.6.1 Lista GF e parametri
Per distribuire il fondente su un circuito scheda per il montaggio di flip-chips, si dovranno inserire nel calcola-
tore della stazione i dati di processo del flip-chip in una lista ed i parametri generali relativi all’applicazione del
fondente.
●
Nella barra del menu del menu
Opzioni
selezionate il sottomenu
Lavoro fondente
.

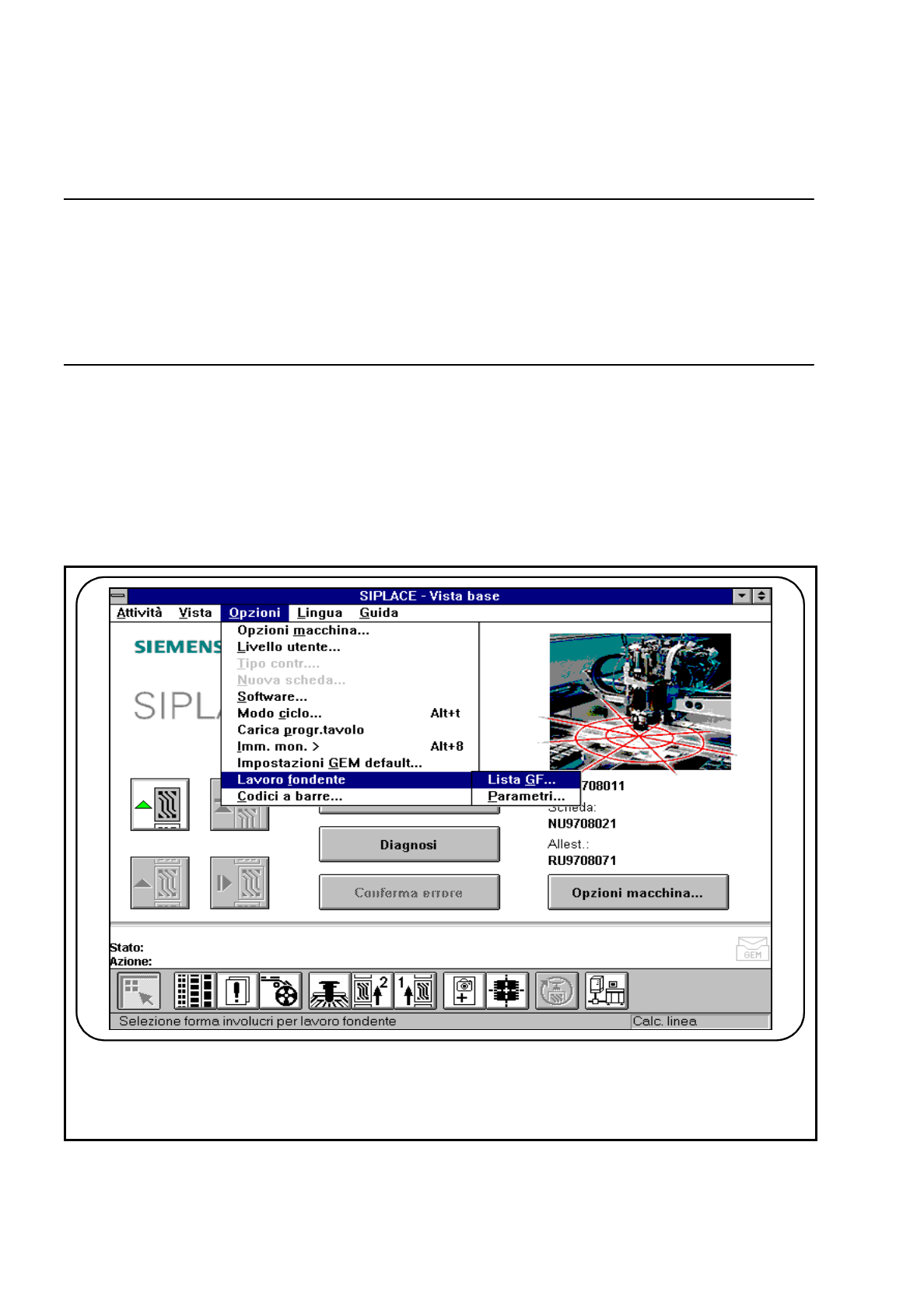

Fig. 11.7.6 Opzione Lavoro fondente
☞
