Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 11 Aggiunte alla stazione/opzioni Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fluido) per il SIPLACE 80F 4 11 - 45 ● Per editar e un com ponente…

100%1 / 688
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 44
Volume:
-
La quantità del fondente da distribuire per il relativo componente in [µl).
-
Potrete inserire una quantità di volume da 1µl fino a 100µl .
-
Come valore indicativo potrete provare il seguente suggerimento:
componente di 6 mm x 6 mm => 8µl di fondente
componente di 10 mm x 10 mm =>10-15µl di fondente
Tempo di tenuta:
-
Quantità di tempo per la quale il componente deve essere tenuto nel fondente.
-
Potrete indicare da 0 a 500/100 sec., che equivale da 0 a 5 secondi.
Commento:
-
potrete inserire un commento relativo al rispettivo componente.
●
Confermate i dati inseriti con
OK
.
●
Memorizzate la nuova lista delle forme involucro con
Accetta
.
INDICAZIONE
Potrete inserire nel calcolatore della stazione fino ad un massimo di 25 forme involucro.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4
11 - 45
●
Per editare un componente, dovrete marcare la rispettiva riga (vedi Fig. 11.7.8 )
●
Fate clic sul pulsante
Edita
per lavorare con una forma involucro presente.

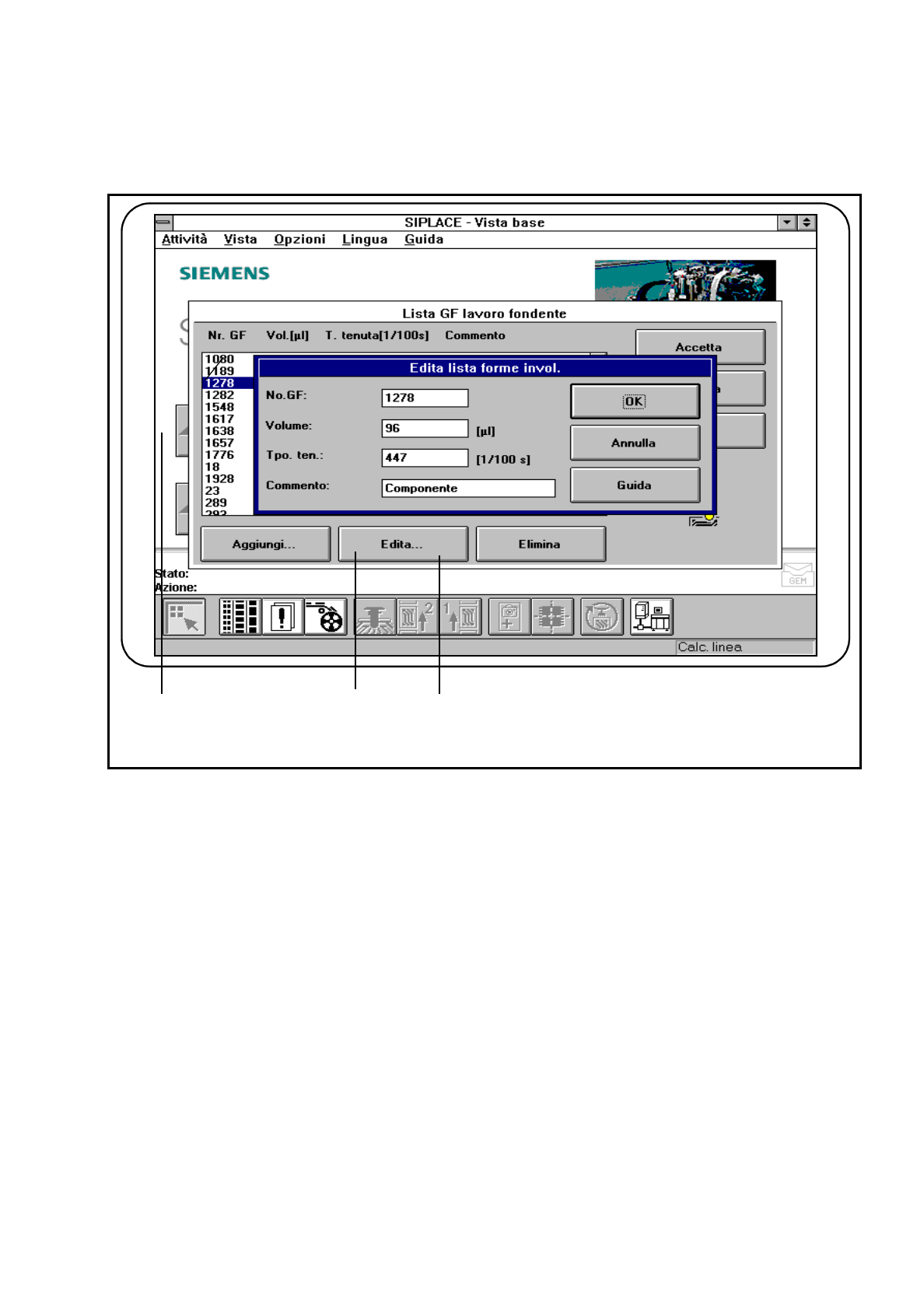

Fig. 11.7.8 Editazione dell’applicazione del fondente con la lista GF
- Didascalia della Fig. 11.7.8
➀
Marcare la riga
➁
Riquadro Edita
➂
Aree d’inserimento
●
Elaborate i dati come precedentemente descritto in
Aggiungi
.
●
Confermate i dati inseriti con
OK
.
●
Memorizzate la nuova lista delle forme involucro con
Accetta
.
3 1
☞
2
☞
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 46
11.7.6.3 Editazione dei parametri del fondente
●
Selezionate il menu „Parametri“ per potere inserire i dati relativi alla distribuzione del fondente.
Fig. 11.7.9 Editazione dei parametri del fondente
Tempo di attesa del trasporto CS:
-
Tempo di permanenza del circuito scheda nella stazione fino alla continuazione del montaggio. Il fon-
dente potrà così asciugarsi ed i componenti non „scivoleranno via“.
-
Questo tempo verrà misurato a partire dall’ultimo componente flip-chip montato.
-
Potrete inserire un valore da 0 a 40 secondi.
INDICAZIONE
Impostando questa attesa altererete lo sfruttamento della linea.
