Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 11 Aggiunte alla stazione/opzioni Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fl uido) per il SIPLACE 80F4 11 - 47 Fig. 11.7.10 Posizione di lav…
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 46
11.7.6.3 Editazione dei parametri del fondente
●
Selezionate il menu „Parametri“ per potere inserire i dati relativi alla distribuzione del fondente.

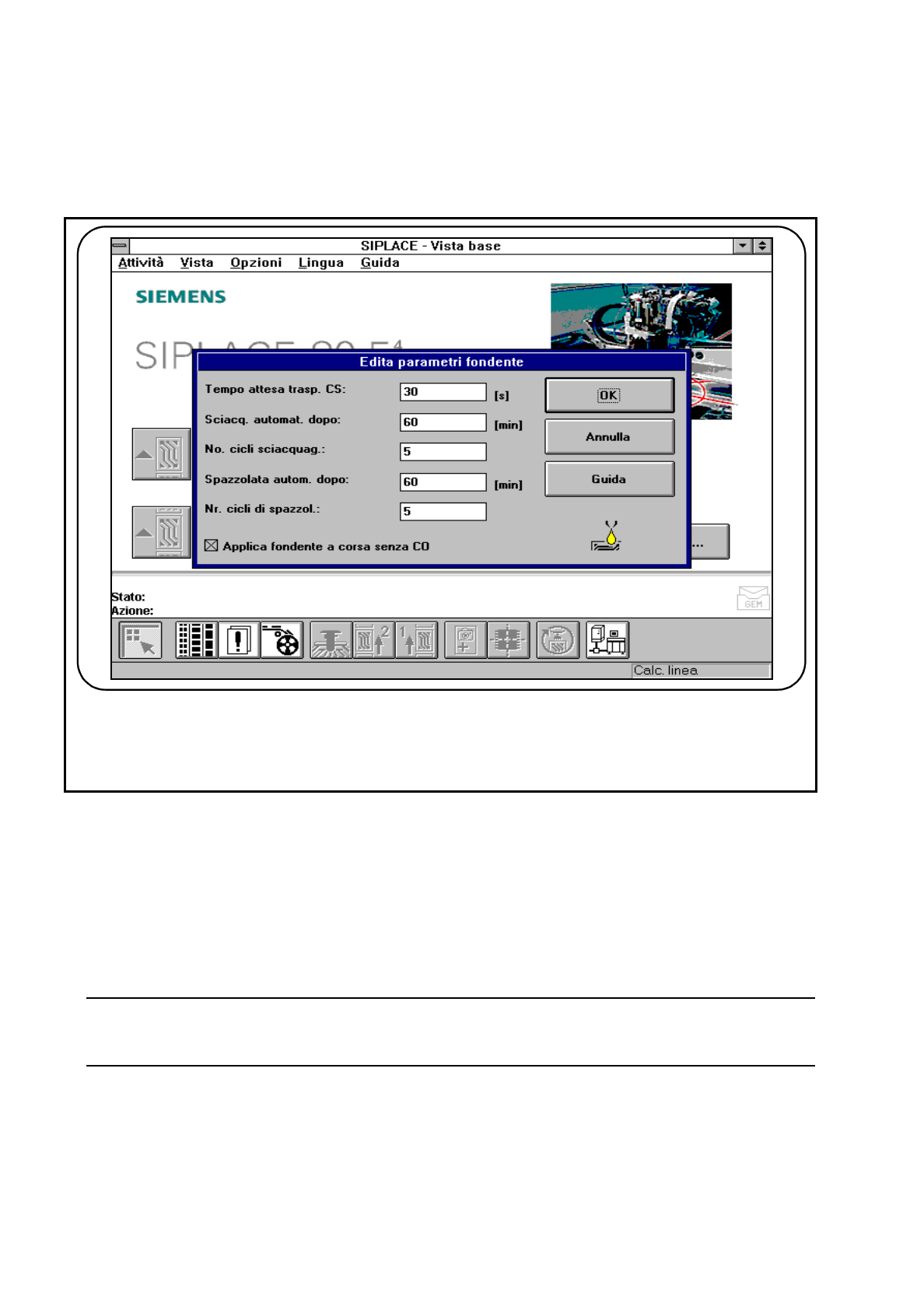

Fig. 11.7.9 Editazione dei parametri del fondente
Tempo di attesa del trasporto CS:
-
Tempo di permanenza del circuito scheda nella stazione fino alla continuazione del montaggio. Il fon-
dente potrà così asciugarsi ed i componenti non „scivoleranno via“.
-
Questo tempo verrà misurato a partire dall’ultimo componente flip-chip montato.
-
Potrete inserire un valore da 0 a 40 secondi.
INDICAZIONE
Impostando questa attesa altererete lo sfruttamento della linea.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4
11 - 47

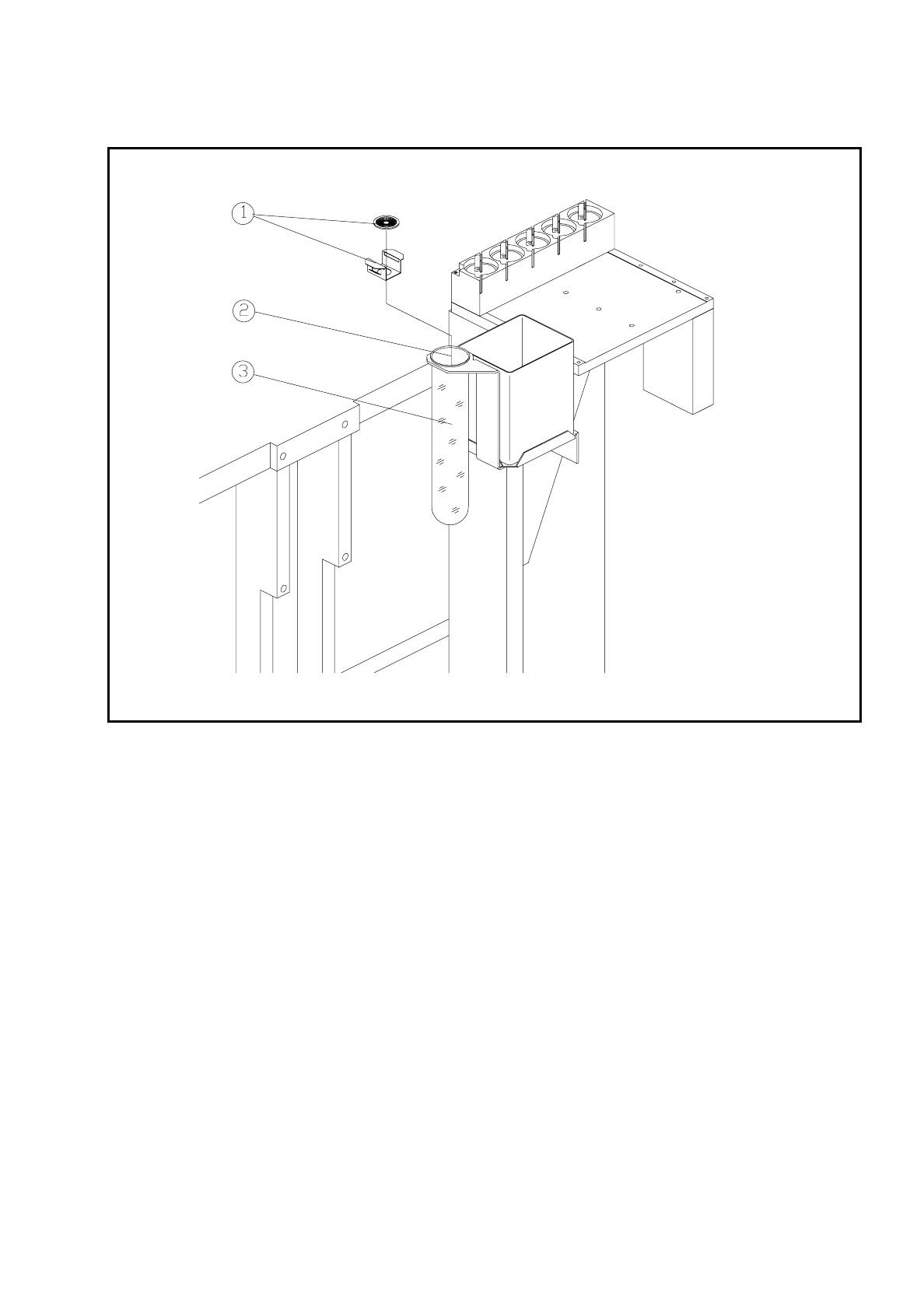

Fig. 11.7.10 Posizione di lavaggio/di spazzolatura con contenitore di lavaggio
- Didascalia della Fig. 11.7.10
➀
Spazzola con supporto
➁
Posizione di lavaggio/di spazzolatura
➂
Contenitore di spazzolatura/di lavaggio
Sciacq. autom. dopo:
-
Per fare sì che dopo una pausa di maggiore durata della distribuzione del fondente la pipetta di cen-
traggio e lo spillo di dosaggio non si cristallizzino potrete impostare un tempo in base al quale verrà
effettuato il lavaggio. In base all’andamento del montaggio nel tempo, immediatamente prima del
montaggio del flip-chip successivo verrà eseguito questo ciclo di lavaggio preimpostato.
-
Accendendo la macchina il tubo verrà sempre lavato, indipendentemente dal’ orario di lavaggio inse-
rito.
-
Il ciclo di lavaggio verrà eseguito nella posizione di lavaggio all’interno dell’apposito contenitore (vedi
Fig. 11.7.10).
-
Si potranno inserire i minuti desiderati da 0 a 600.
Numero cicli lavaggio:
-
Se avete inserito un orario di lavaggio automatico, in questo spazio potrete inserire il numero dei cicli
di lavaggio.
-
Potrete inserire un numero di cicli a piacere da 1 a 10.
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 48
Spazzolat. automat. dopo
-
Per pulire la pipetta di centraggio e lo spillo di dosaggio potrete impostare un tempo di spazzolatura.
Per eseguire questa operazione la testa del fondente passerà sul contenitore di lavaggio nel quale si
trova una spazzola.
-
All’accensione della macchina, indipendentemente dal tempo impostato verrà sempre eseguito auto-
maticamente un ciclo di spazzolatura.
-
Il ciclo di spazzolatura viene eseguito nella posizione di lavaggio, nel contenitore di lavaggio previsto.
(vedi Fig. 11.7.10).
-
Potrete impostare un’orario che va da 0 a 120 minuti.
Numero cicli spazzol.
-
Se avete impostato un tempo per la spazzolatura automatica potrete inserire a questo punto il numero
dei cicli di spazzolatura.
-
Potrete impostare dagli 1 ai 10 cicli di spazzolatura.
Applica fondente a corsa senza CO: (può essere eseguito solo da personale autorizzato!)
-
Con questa opzione, avete la possibilità di distribuire punti di fondente su un circuito scheda senza
montare il componente. Potrete controllare i punti del fondente per trovare la regolazione ottimale.
●
Per compiere questa operazione, attivate il punto
Interrompi lavorazione
nel menu
Opzioni
software
.
●
Attivate il quadratino di controllo
Applica fondente a corsa senza CO
selezionando [X].
I punti di fondente verranno distribuiti senza il CO.
-
Potrete anche eseguire una corsa senza l’applicazione del fondente e senza il montaggio.
●
Nel menu
Opzioni software
attivate il punto
Interrompi lavorazione
.
●
Disattivate il quadratino di controllo
Applica fondente a corsa senza CO
selezionando [ ].
