Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.9 Interfaccia GEM
11 - 65
Potrete impostare i seguenti parametri:
●
T3: Reply Timeout
-
Dopo l’invio di un messaggio primario all’host la stazione attenderà per un massimo di T3 secondi il
messaggio secondario dell’host.
-
Intervallo di valori: 1 - 120 secondi
●
T5: Connect Separation Timeout
-
Determina il tempo d’attesa tra i tentativi susseguenti di formare un collegamento. Ha senso solo se la
stazione è stata configurata come ACTIVE ENTITY.
-
Intervallo di valori: 1 - 240 secondi
●
T6: Control Transaction Timeout
-
Dopo l’invio all’host del messaggio Connect.req o Linktest.req, la stazione attenderà un massimo di
T6 secondi il messaggio Connect.rsp o Linktest.rsp. Poi verrà interrotto il collegamento TCP/IP.
-
Intervallo di valori: 1 - 240 secondi
●
T7: NOT SELECTED Timeout
-
Dopo la creazione del collegamento TCP/IP, una stazione configurata come PASSIVE ENTITY aspet-
terà un massimo di T7 secondi il messaggio dell’host Select.req. Poi verrà interrotto il collegamento
TCP/IP.La riuscita dello scambio dei messaggi Select.req e Select.rsp è alla base della conversione
del collegamento TCP/IP in un collegamento HSMS.
-
Intervallo di valori: 1 - 240 secondi
●
T8: Network Intercharacter Timeout
-
La ricezione di un singolo messaggio HSMS potrà durare un massimo di T8 secondi. In caso contrario
verrà interrotto il collegamento TCP/IP.
-
Intervallo di valori: 1 - 120 secondi
●
CE: Connection Establishment Timeout
-
Una stazione configurata come ACTIVE ENTITY aspetterà dopo l’invio di un comando connect TCP/
IP CE secondi massimi la riuscita della creazione del collegamento o un messaggio di stato. Allo sca-
dere di questo tempo presumerà che il comando è fallito.
●
CA: Circuit Assurance
-
Determina il tempo d’attesa tra l’invio dei messaggi Linktest.req susseguenti. Questi messaggi con-
trollano la funzionalità del collegamento HSMS. In caso di CA=0 non verranno inviati messaggi Link-
test.req.
●
TG: Grace Period
-
Durante la creazione di un collegamento SECS-II il componente SDR del Siplace GEM filtra tutti i
messaggi che devono essere inviati all’host. Se è possibile riuscire a creare il collegamento SECS-II
entro TG secondi, i messaggi filtrati verranno trasmessi all’host. In caso contrario verranno respinti dal
componente SDR con lo stato F_DELV.
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.9 Interfaccia GEM Edizione 07/97 Versione software dalla SR.403.xx
11 - 66
●
MS:Memory Stall
-
Il componente SDR del Siplace GEM tollera per un massimo di MS secondi lo stato di occupazione di
tutte le memorie di transito interne e l’invio di altri pacchetti di dati da parte dell’host, poi terminerà il
collegamento TCP/IP per impedire il sovraccarico della rete.
●
WS:Write Stall
-
Il componente SDR del Siplace GEM tollera per un massimo di WS secondi lo stato di mancata accet-
tazione dei pacchetti di dati da inviare da parte del collegamento TCP/IP. Poi terminerà il collega-
mento TCP/IP.
●
Indirizzo IP:
-
per l’allacciamento alla LAN del cliente
●
Maschera IP:
-
per l’allacciamento alla LAN del cliente
●
Porta:
-
numero di porta TCP/IP per l’allacciamento GEM all’host
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.9 Interfaccia GEM
11 - 67
11.9.2.5 La finestra di stato GEM
Nella finestra di stato, l’utente riceverà informazioni sullo stato del collegamento con l’host. Verranno visualiz-
zati tre tipi di stato con colori diversi dello sfondo.
●
Rosso
Nessun collegamento
●
Giallo
Inizio del collegamento
●
Verde
Collegamento stabilito
Oltre a visualizzare lo stato del collegamento con l’host, la finestra di stato segnalerà all’utente se sono arri-
vate notizie da parte dell’host. Il simbolo a forma di lettera viene rappresentato chiaro o scuro secondo lo
stato. Vedi Fig. 11.9.6

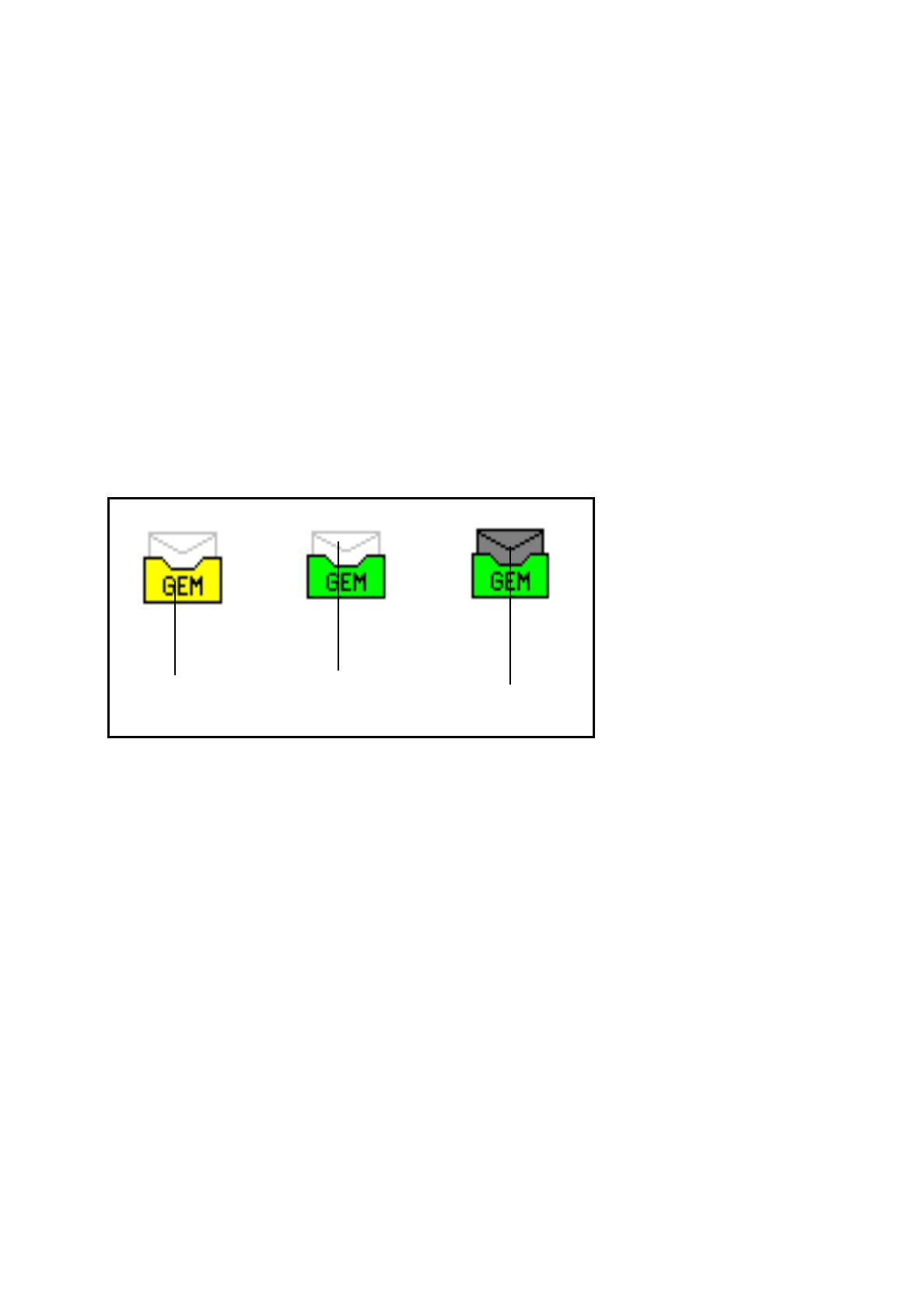

Fig. 11.9.6 Finestra di stato GEM
- Didascalia della Fig. 11.9.6
➀
Stato dell’allacciamento dell’host (rosso, giallo, verde)
➁
Informazioni assenti (chiaro)
➁
Informazioni presenti (scuro)
1 2 3
