11.10 Trasporto doppio
11.10.1 Nozioni generali
Il trasporto doppio del Siplace è munito strutturalmente di due tracce di trasporto indipendenti l’una dall’altra
dal punto di vista elettrico e meccanico. Ne esistono due varianti, una con un lato fisso a destra e uno con un
lato fisso a sinistra.
Si possono impostare due tipi di trasporto diversi, il „trasporto doppio sincrono“ ed il „trasporto doppio asin-
crono“. Per potere eseguire questa operazione, è necessario inserire il rispettivo tipo di trasporto nei dati di
macchina (real.ma). Nel trasporto doppio potranno anche essere inserite diverse modalità di trasporto e
diversi centraggi del substrato in ceramica.
11.10.1.1Commutazione del tipo di trasporto, della modalità di trasporto
e del centraggio del substrato in ceramica
11.10.2 Sommario (lato destro fisso)
La traccia di trasporto destra nella direzione di trasporto viene definita „Trasporto 1“, quella sinistra „Trasporto
2“. Vedi Fig. 11.10.1
Tipo di trasporto Inserimento in real.ma
Trasporto semplice 0
Trasporto doppio sincrono 1
Trasporto doppio asincrono 2
Modalità di trasporto Inserimento in real.ma
modalità normale CS <= 460 mm 0
460 mm < CS <= 508 mm 1
Centraggio del substrato in ceramica Inserimento in real.ma
nessun centraggio del substrato in cera-
mica
0
centraggio del substrato in ceramica
meccanico
1
Centraggio del substrato in ceramica
ottico (illuminazione a luci oblique)
2
centraggio del substrato in ceramica di
entrambi
3
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.10 Trasporto doppio Edizione 07/97 Versione software dalla SR.403.xx
11 - 74

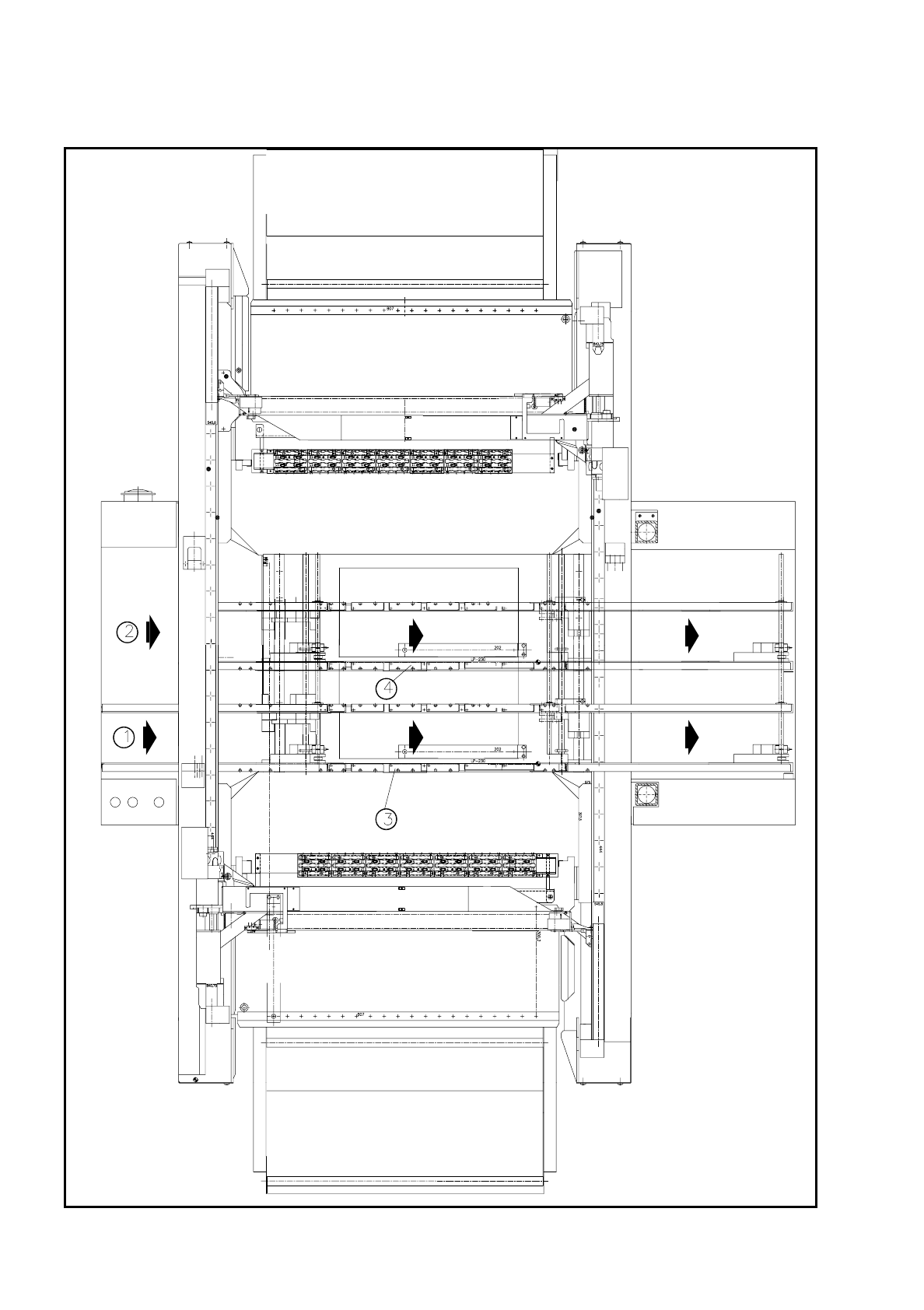

Fig. 11.10.1 Panoramica globale del SIPLACE con trasporto doppio
