Deposito di una pipetta
-
La lamiera con chiave si apre.
-
L’asse z si sposta verso il basso.
-
La lamiera si chiude.
-
L’asse z si sposta verso l’alto.

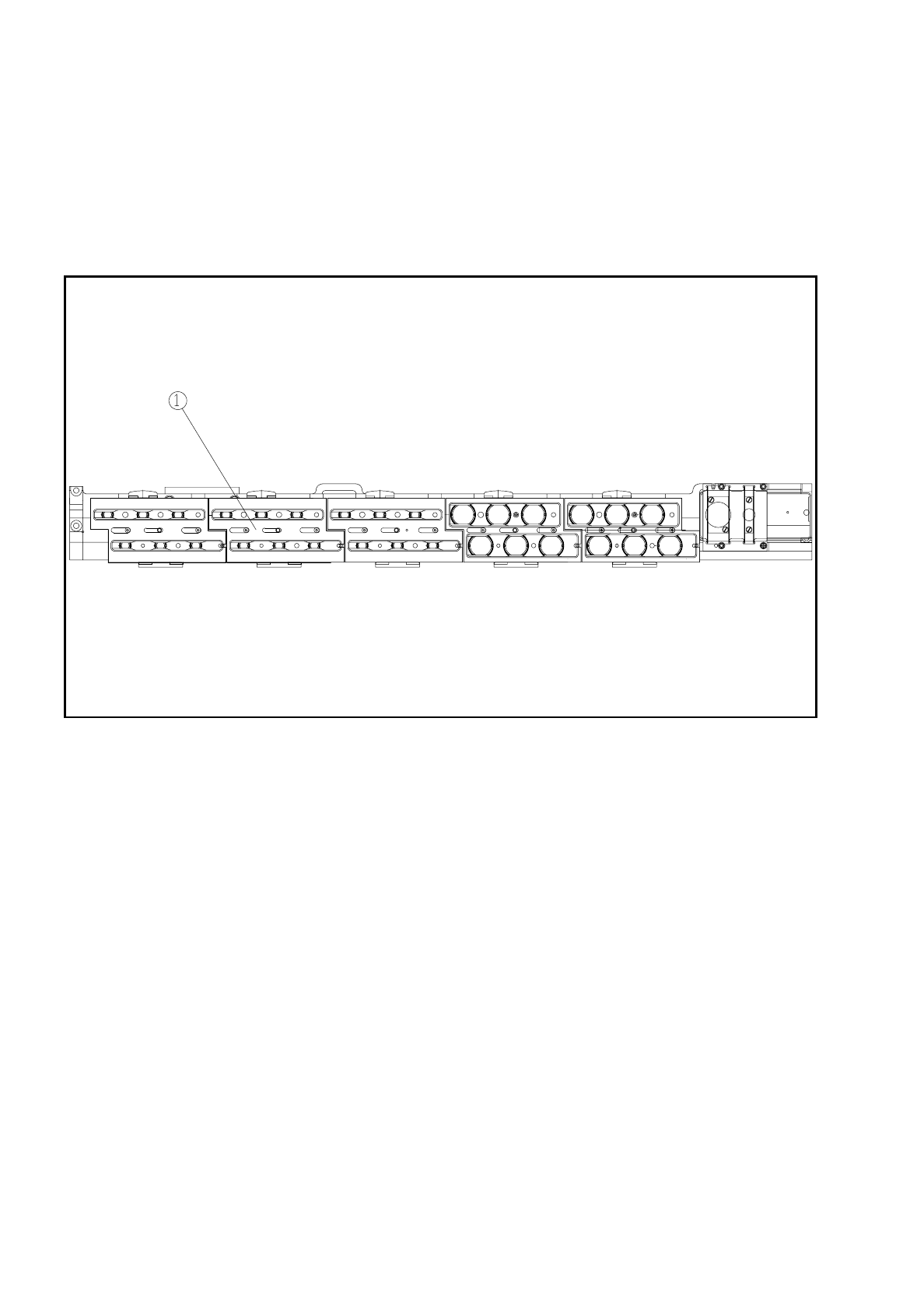

Fig. 11.12.3 Posizione della lamiera con chiave
- Didascalia della Fig. 11.12.3
➀
Lamiera con chiave
●
Scarto di pipette difettose
-
Nella posizione di scarto l’asse z si solleva di 14 mm.
-
L’asse z si alza e la pipetta viene estratta dalla bussola con fili elastici.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.12 Scambiatore di pipette della testa a revolver da 6
11 - 87
11.12.4 Istruzioni d’uso
●
Prima di riempire un vassoio per la prima volta con un tipo determinato di pipette, incollate sul vassoio un
adesivo con il contrassegno del rispettivo tipo di pipette.
INDICAZIONE
Per ogni vassoio potrete allestire e configurare diversi tipi di pipette della stessa famiglia (7.xx o 8.xx) ma è
tuttavia preferibile non farlo per evitare allestimenti errati !
Riempite i vassoi fuori dalla macchina e sostituite sempre solamente vassoi completi.
●
Aprite la lamiera con chiave ed infilate le pipette nei garage delle pipette.
●
Chiudete la lamiera per non far cadere le pipette dai vassoi.
●
Potrete riempire i vassoi solo dopo che tutte le pipette saranno state depositate nei vassoi della testa a
revolver.
●
Se volete eseguire diverse funzioni dello scambiatore di pipette consultate la Sezione 4.2.6 e la Sezione
4.2.7 di questo manuale d’uso.
●
Per programmare lo scambiatore di pipette del calcolatore di linea consultate il manuale d’uso del calcola-
tore di linea UNIX.
INDICAZIONE
Evitate di far cadere componenti sui vassoi per non causare il
blocco
della lamiera con chiave. Fate in modo
di non fare cadere componenti su posti liberi. I vassoi
non
potranno poi essere collocati sui posti
in modo
definito
. Pulite
regolarmente
dai componenti i vassoi ed i posti liberi.
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.12 Scambiatore di pipette della testa a revolver da 6 Edizione 07/97 Versione software dalla SR.403.xx
11 - 88
11.12.5 Svuotare il contenitore per scarti
La capacità del contenitore per scarti è di circa 50 pipette del tipo 7xx e di ca 5 pipette del tipo 8.xx. Per evi-
tare malfunzionamenti del montaggio dovrete svuotare regolarmente il contenitore per scarti.

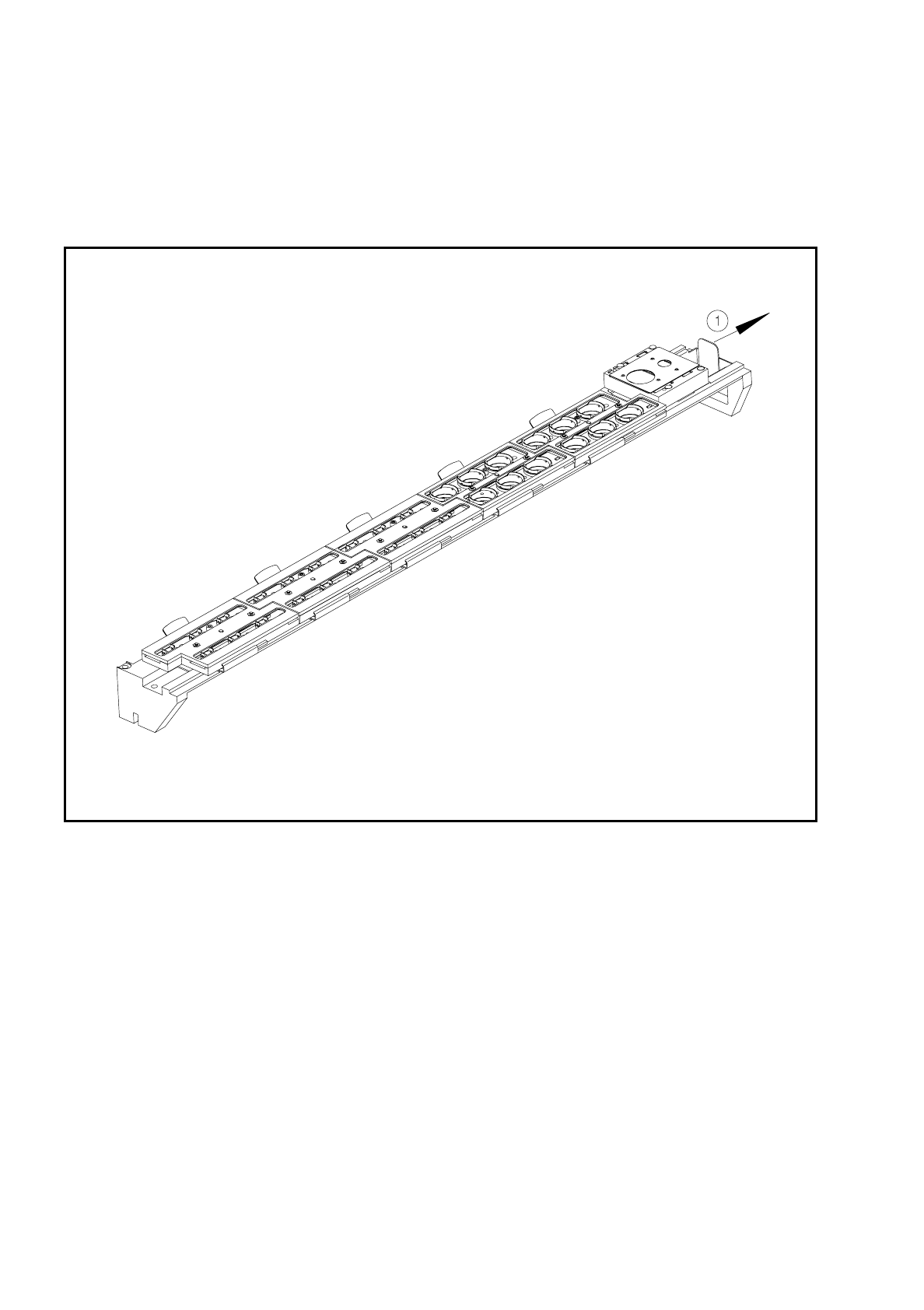

Fig. 11.12.4 Svuotare il contenitore per scarti
- Didascalia della Fig. 11.12.4
➀
Estrarre il contenitore per scarti
●
Sollevate il contenitore per scarti dal supporto seguendo la direzione della freccia ed estraetelo dal sup-
porto.
●
Per reinserire il contenitore per scarti respingetelo nel supporto.
