Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 11 Aggiunte alla stazione/opzioni Edizione 07/97 Versione software dalla SR.403.xx 11.12 Scambiatore di pipette della testa a revolver da 6 11 - 89 11.12.6 Sostituzione del va…
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.12 Scambiatore di pipette della testa a revolver da 6 Edizione 07/97 Versione software dalla SR.403.xx
11 - 88
11.12.5 Svuotare il contenitore per scarti
La capacità del contenitore per scarti è di circa 50 pipette del tipo 7xx e di ca 5 pipette del tipo 8.xx. Per evi-
tare malfunzionamenti del montaggio dovrete svuotare regolarmente il contenitore per scarti.
Fig. 11.12.4 Svuotare il contenitore per scarti
- Didascalia della Fig. 11.12.4
➀
Estrarre il contenitore per scarti
●
Sollevate il contenitore per scarti dal supporto seguendo la direzione della freccia ed estraetelo dal sup-
porto.
●
Per reinserire il contenitore per scarti respingetelo nel supporto.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.12 Scambiatore di pipette della testa a revolver da 6
11 - 89
11.12.6 Sostituzione del vassoio
●
Per estrarre il vassoio premete lateralmente il gancio con molla e sollevate il vassoio dal supporto.

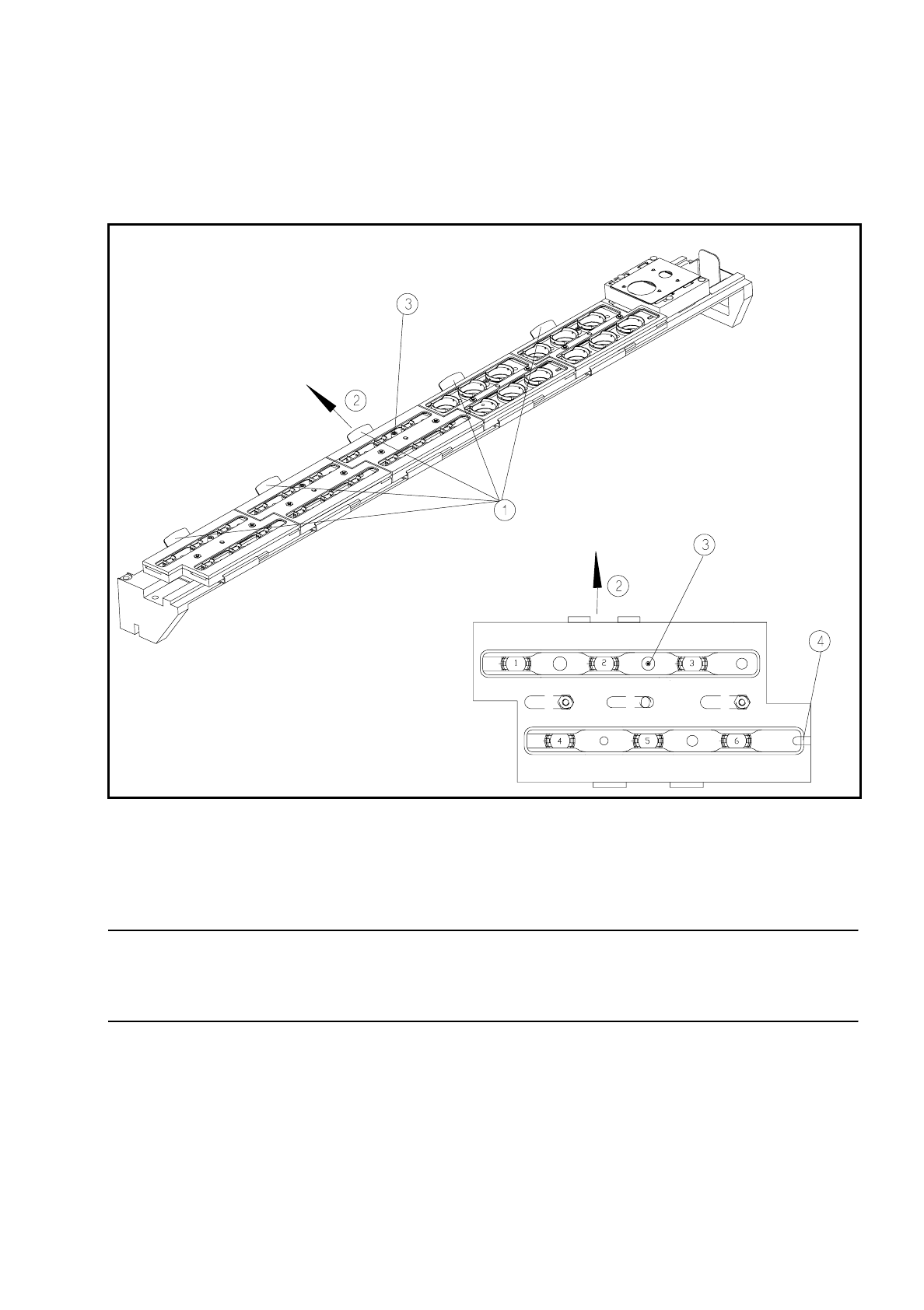

Fig. 11.12.5 Sostituzione del vassoio
- Didascalia della Fig. 11.12.5
➀
Gancio con molla
➁
Spingere di lato il gancio con molla
➂
Fiducial di posizione
➃
Scanalatura da inserire fino al punto d’arresto
INDICAZIONE
Dovrete inserire il vassoio in modo tale che il lato con la fiducial di posizione sia rivolto verso il gancio con
molla. Nel lato opposto del vassoio si trova una scanalatura da inserire fino al punto d’arresto.
●
Per inserire il vassoio collocate il lato con la scanalatura sul supporto.
●
Premete il gancio con molla lateralmente e fate incastrare tutto il vassoio nel supporto. Lasciate andare il
gancio con molla.
Il gancio con molla dovrà incastrarsi fino al punto d’arresto.
❒
