17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 17.1 Diagrammi dei contorni della pi petta E dizione 07/97 Versione software dalla SR.403.xx 17 - 6 17.1.2 Rappresen tazione di un diagramma dei conto…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.403.xx 17.1 Diagrammi dei contorni della pipetta
17 - 5
17.1.1.3 Pipetta/contorni della pipetta
La Fig. 17.1.3 "Rappresentazione dei contorni della pipetta (metà destra della pipetta)" mostra il rapporto tra
la pipetta ed il diagramma.
I contorni della pipetta sono rappresentati nel diagramma dei contorni della pipetta.
Fig. 17.1.3 Rappresentazione dei contorni della pipetta (metà destra della pipetta)
- Didascalia della Fig. 17.1.3
➀
Centro della pipetta
➁
Contorni della pipetta
1
2
17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
17.1 Diagrammi dei contorni della pipetta Edizione 07/97 Versione software dalla SR.403.xx
17 - 6
17.1.2 Rappresentazione di un diagramma dei contorni della pipetta
Da un diagramma dei contorni della pipetta sarà possibile ricavare i seguenti dati:
-
ombra di montaggio in [mm]
-
differenza delle altezze dei componenti in [mm]
INDICAZIONE
L´ombra di montaggio rappresenta la differenza con la quale è possibile montare due componenti l´uno
accanto all´altro tenendo conto della differenza delle altezze.
In un diagramma dei contorni della pipetta sono raffigurati tutti i contorni di un tipo di pipetta.
Nella Fig. 17.1.4 "Rappresentazione di diversi diagrammi dei contorni della pipetta" sono raffigurati, ad esem-
pio, due contorni della pipetta in un diagramma.
Fig. 17.1.4 Rappresentazione di diversi diagrammi dei contorni della pipetta
- Didascalia della Fig. 17.1.4
➀
Differenza delle altezze dei componenti in [mm]
➁
Ombra di montaggio in [mm]
➂
Centro della pipetta
➃
Contorni della pipetta B
➄
Contorni della pipetta A
➅
Disco codificatore della pipetta B
➆
Disco codificatore della pipetta A
➇
Margine esterno del disco codificatore
Dai dati ricavati per l´ombra di montaggio e la differenza delle altezze dei componenti potrà poi essere stabi-
lita la seguente relazione (vedi Fig. 17.1.5 "Relazione tra differenza delle altezze dei componenti e ombra di
montaggio").
4
1
3
7
6
8
5
2
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.403.xx 17.1 Diagrammi dei contorni della pipetta
17 - 7

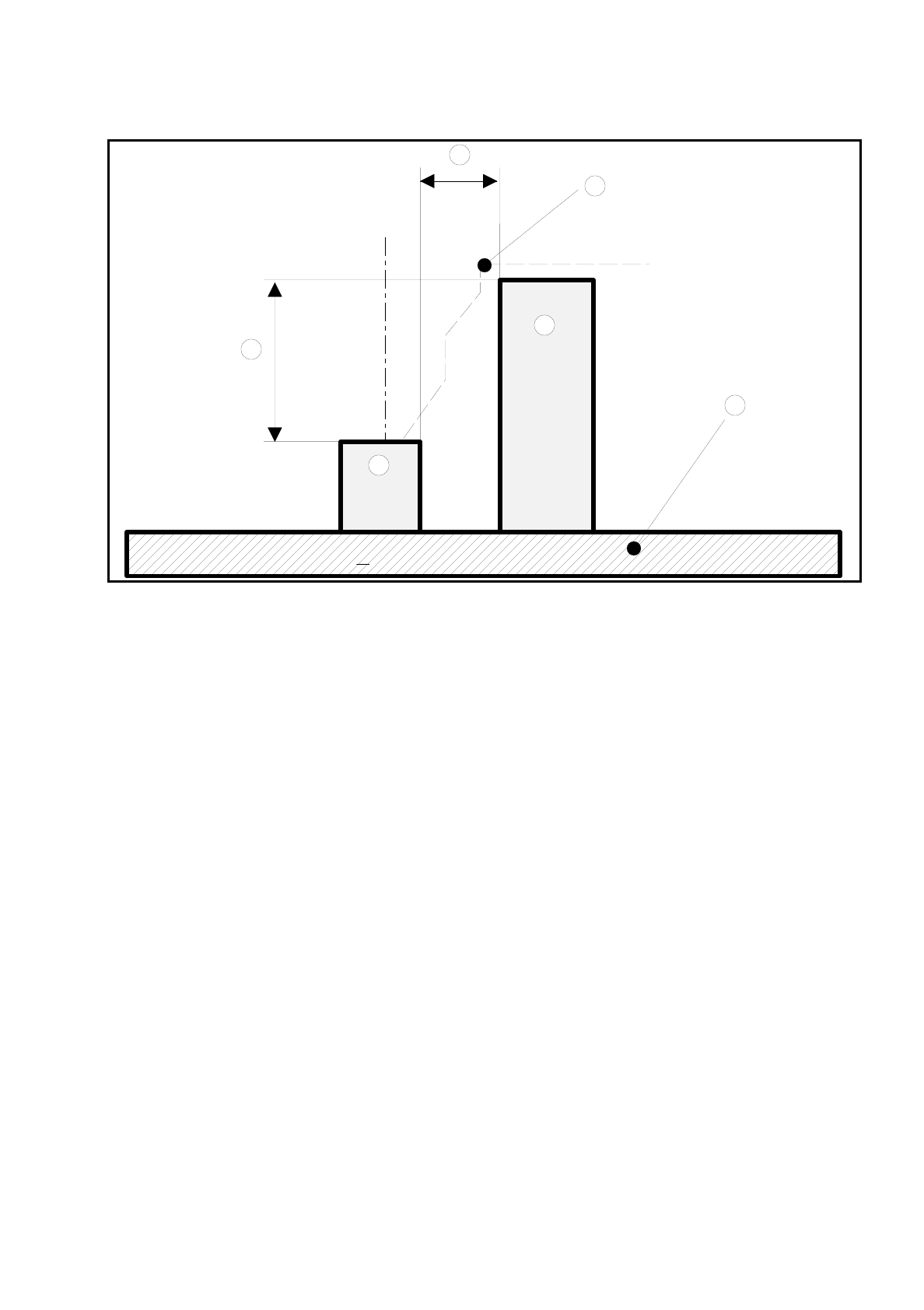

Fig. 17.1.5 Relazione tra differenza delle altezze dei componenti e ombra di montaggio
- Didascalia della Fig. 17.1.5
➀
Differenza delle altezze dei componenti
➁
Ombra di montaggio
➂
Contorni della pipetta del diagramma
➃
Circuito scheda
➄
Componente 1
➅
Componente 2
Il componente 1 potrà ora essere montato con la pipetta selezionata così vicino al componente 2 quanto
viene consentito dalla differenza delle altezze di entrambi i componenti.
1
2
3
4
6
5
