Istruzioni per l’ uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base Edizione 07/97 V ersione software dalla S R.403.xx 2.2 Principi di base ed installazione del piano d‘utenza 2 - 13 2.2. 2.3 Area di lavor…
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.2 Principi di base ed installazione del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 12
2.2.2.1 Barra dei titoli
L´intestazione mostra il tipo di macchina e il tipo di vista presente impostato.
2.2.2.2 Riga dei menu
La barra dei menu offre diversi menu, nei quali si possono aprire sottomenu e si possono attivare determinate
azioni.
Fig. 2.2.2 Esempio di barra dei menu
- Didascalia della Fig. 2.2.2
Menu Barra dei menu
Sottomenu Combinazione di tasti
Con combinazione di tasti da F1 ad F12 al mass.
I menu, oppure le diverse azioni della barra dei menu, potranno essere selezionati ed attivati con il mouse -
trackball, con il Finger-Touch-Screen o con la combinazione di tasti F1-F12.
La combinazione di tasti Shift + F1 apre il menu Aiuto.
I comandi del menu „Vista“ potranno essere eseguiti anche con le relative icone della barra dei simboli.
1
2
3
4
5
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.2 Principi di base ed installazione del piano d‘utenza
2 - 13
2.2.2.3 Area di lavoro
L´area di lavoro offre all´utente azioni o visualizzazioni diverse in base al menu selezionato o all´oggetto
scelto.

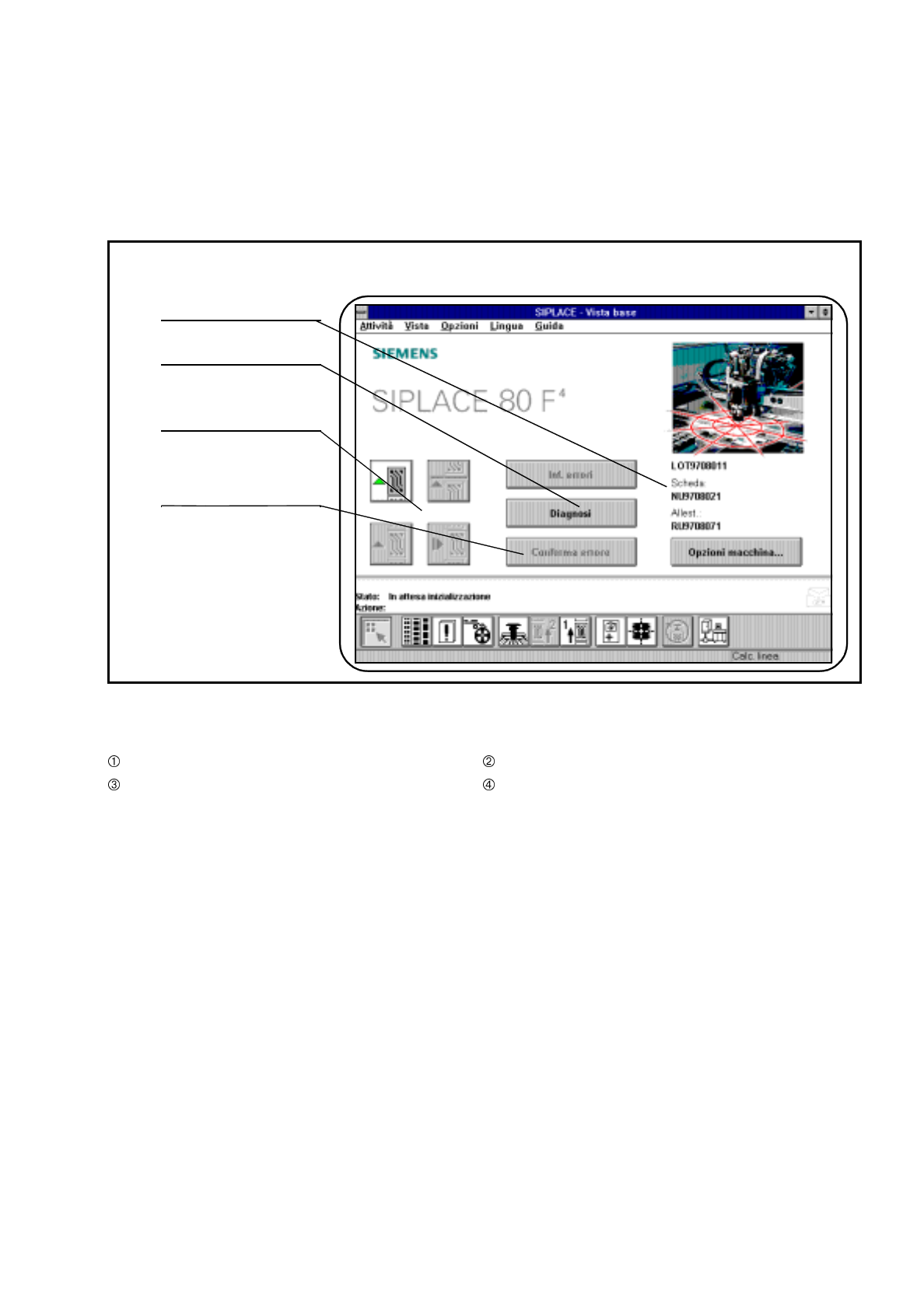

Fig. 2.2.3 Esempio di area di lavoro
- Didascalia della Fig. 2.2.3
Nome del ordine, scheda e nome dell´allestimento Quadro di comando dei sottomenu
Simboli (pulsanti) per le azioni di utenza Quadri di comando per azioni di utenza
Le azioni dell´area di lavoro potranno essere selezionate o eseguite sia con il mouse-trackball che con il Fin-
ger-Touch Screen.
1
2
3
4
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.2 Principi di base ed installazione del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 14
2.2.2.4 Finestra di stato
La finestra di stato mostra l´ultimo errore, modalità d´esercizio della macchina (Stand Alone, calcolatore di
linea, GEM) e l´azione richiesta dall´utente.

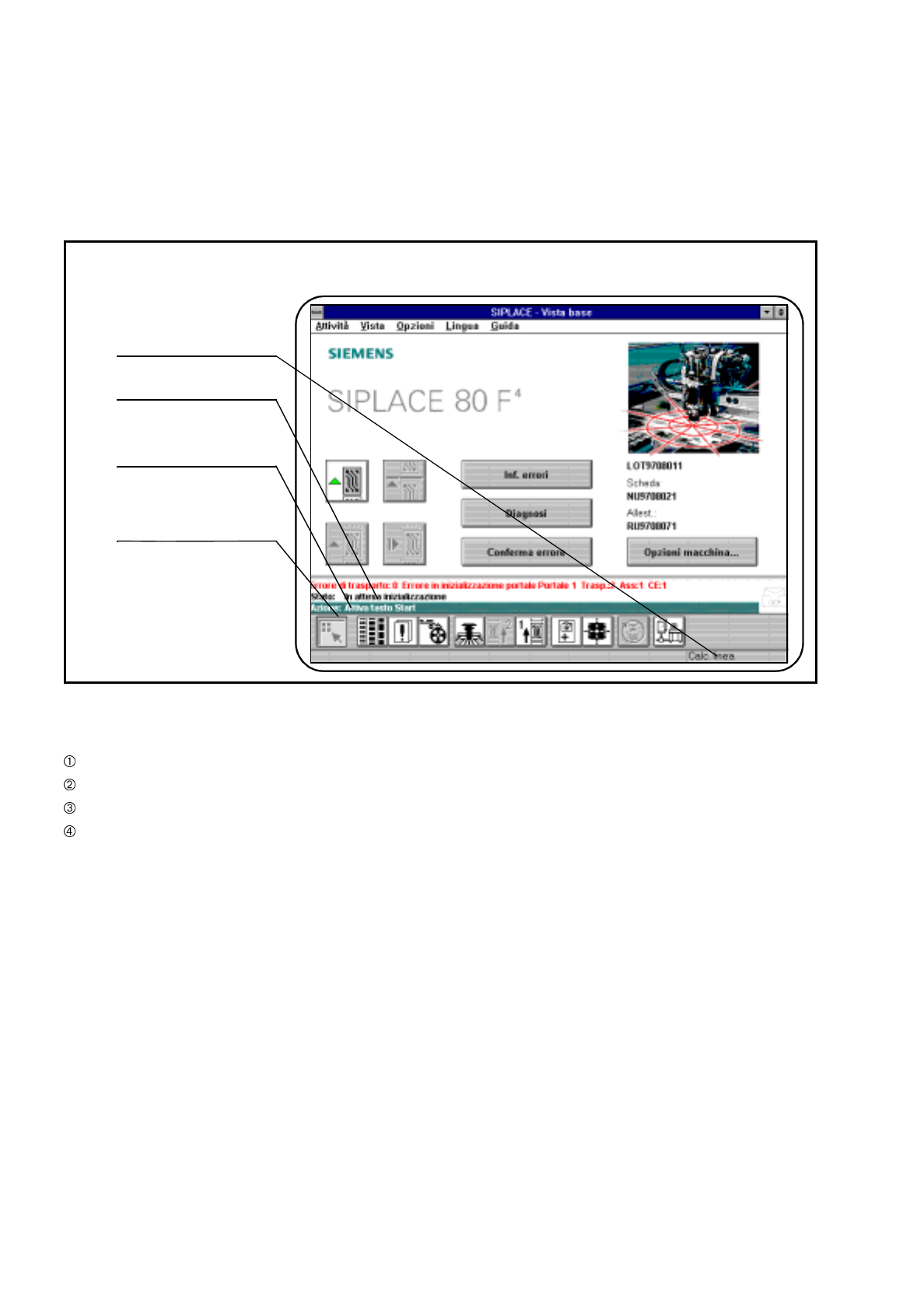

Fig. 2.2.4 Esempio della finestra di stato
- Didascalia della Fig. 2.2.4
Modalità d´esercizio della macchina
L´ultimo errore verificatosi (barra rossa)
Stato del dispositivo automatico
L´azione dell´utente (barra verde)
1
2
3
4
