Istruzioni per l’ uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base Edizione 07/97 V ersione software dalla S R.403.xx 2.4 Breve desc rizione e principi di base del piano d‘utenza 2 - 29 2.4.2. 2 E labora …
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 28
2.4.2 Il menu „Attività“
Durante il montaggio l‘utente ha a disposizione diverse possibilità di servirsi della macchina a partire dalla
Vista base.

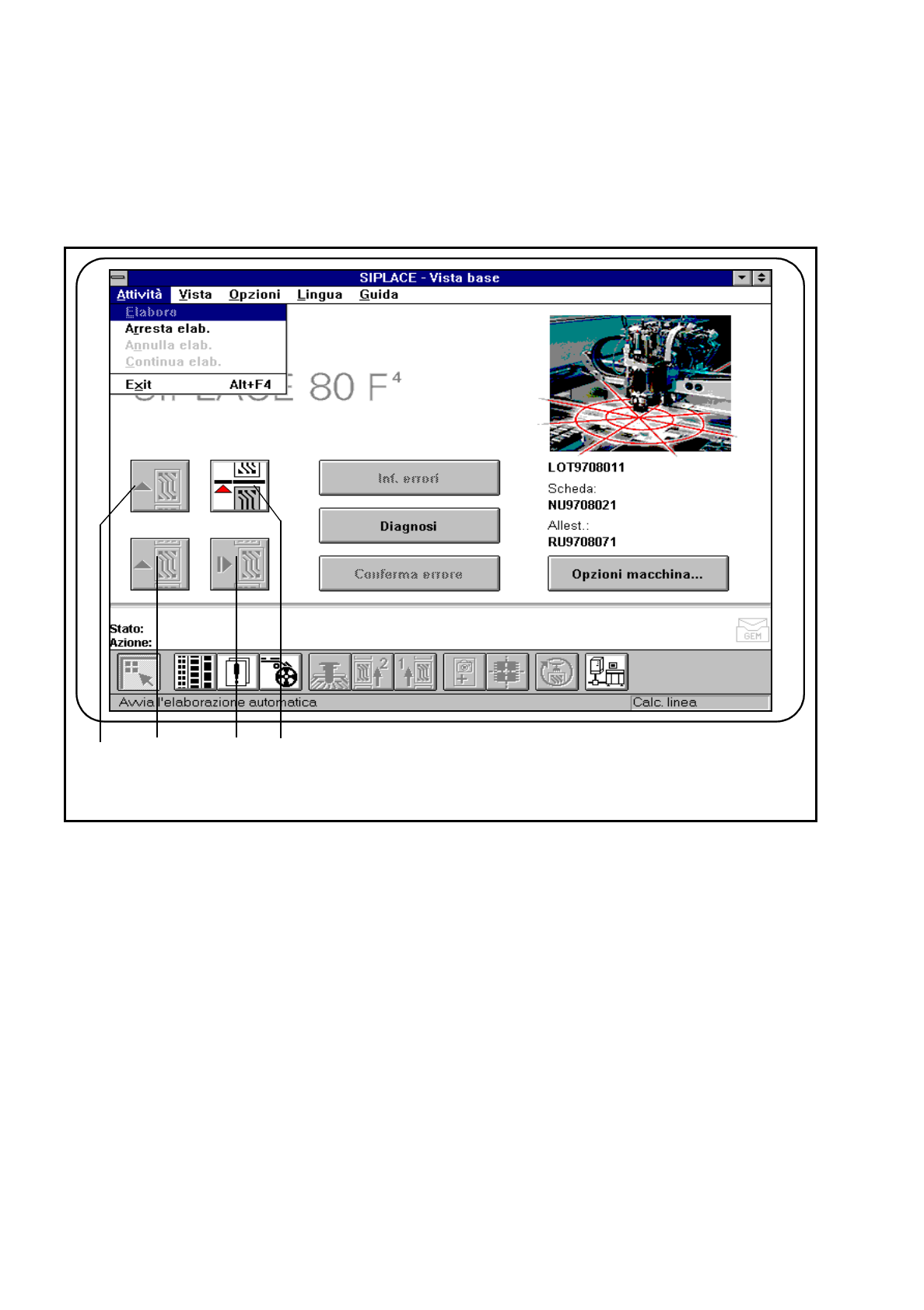

Fig. 2.4.2 Uso della Vista base
- Didascalia della Fig. 2.4.2
➀
Elabora
➁
Continua elab.
➂
Anulla elab.
➃
Arresta elab.
2.4.2.1 Arresta elabora
Per potere eseguire le Funzioni singole potete sospendere la lavorazione.
●
Fate clic su questo simbolo.
La lavorazione verrà interrotta quando è finito il montaggio del circuito scheda che si trova nel trasporto.
Il simbolo „Elabora“ diventerà verde.
1 3 2 4
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 29
2.4.2.2 Elabora
Se è stata interrotta la lavorazione (il montaggio) del circuito scheda p.es. per passare alle Funzioni singole,
facendo clic su questo singolo potrete continuare il montaggio.
Passando al simbolo „Arresta elabora“ il colore diventerà rosso.
2.4.2.3 Anulla elab.
Il simbolo è rosso.
Fate clic su questo simbolo per interrompere la lavorazione di un circuito scheda, p.es. dopo un messaggio
d‘errore grave. Vi verrà chiesta ancora una volta una conferma.
INDICAZIONE
Il messaggio d‘errore nella riga di stato verrà confermato automaticamente.
2.4.2.4 Continua elab.
Il simbolo si è verde.
Fate clic su questo simbolo per continuare la lavorazione di un circuito scheda, p.es. se volete continuare
ugualmente la lavorazione del circuito scheda dopo un messaggio di errore grave.
INDICAZIONE
Il messaggio d‘errore nella riga di stato verrà confermato automaticamente.
2.4.2.5 Exit
Per interrompere tutta la lavorazione ed uscire dal piano d‘utenza.
INDICAZIONE
Potrete uscire dal piano d‘utenza solo dalla funzione „Arresta elab.“.
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 30
2.4.3 Il menu „Vista“
Il menu „Vista“ si suddivide nei gruppi di funzioni principali Funzioni di montaggio, Funzioni singole e Funzioni
Vision. Si può avviare il SITEST ed eseguire le funzioni dell‘interfaccia GEM. Si potranno selezionare le fun-
zioni con la barra dei menu o con quella dei pulsanti.

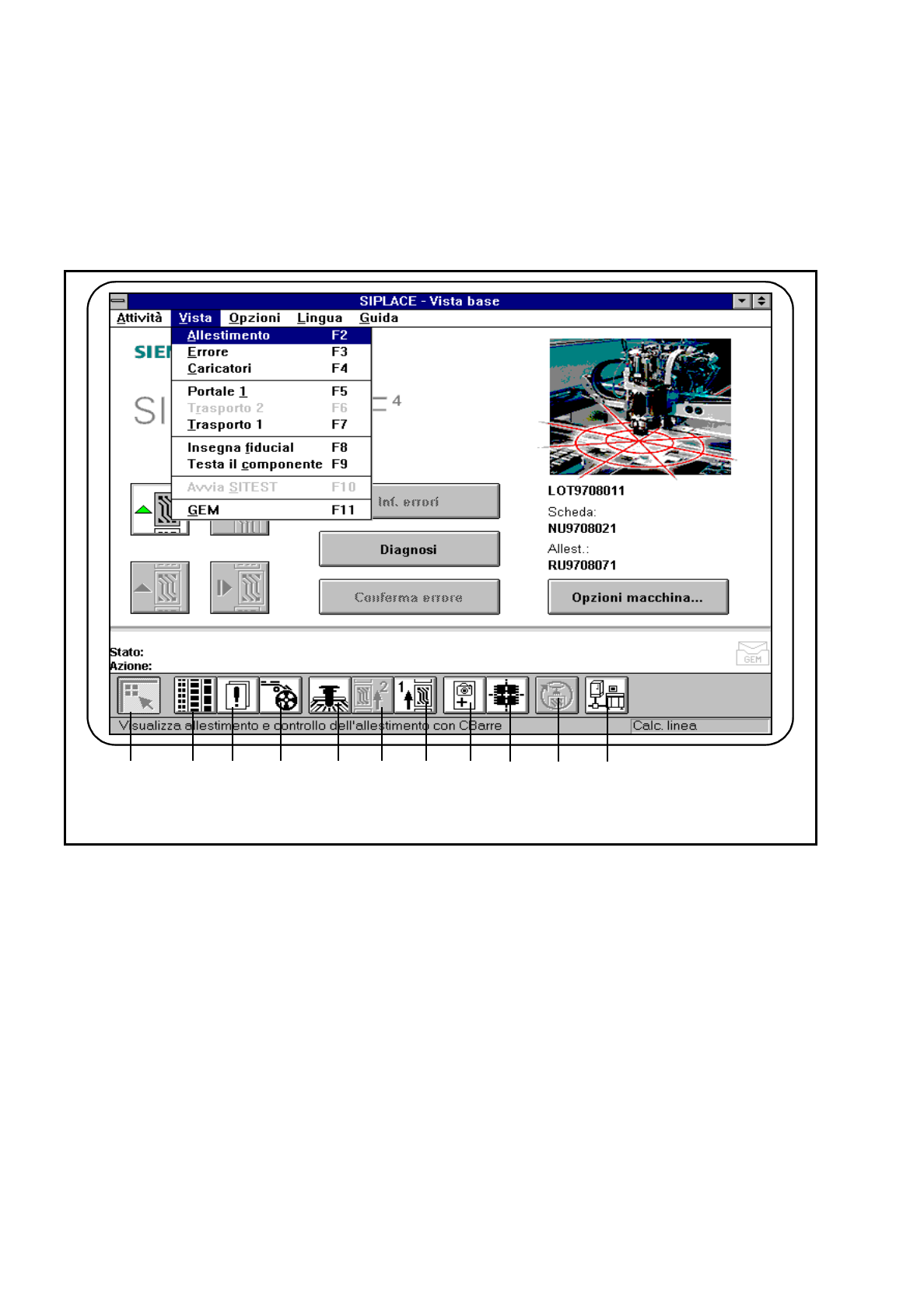

Fig. 2.4.3 Vista base
- Didascalia della Fig. 2.4.3
➀
Vista base
➁
Allestimento
➂
Errori
➃
Sistemi di trasporto dei componenti
➄
Funzioni portale
➅
Funzioni trasporto 2 (opzione Trasporto doppio)
➆
Funzioni trasporto 1 (standard)
➇
Insegna fiducial
➈
Testa componente
➉
Sitest
➈
Interfaccia GEM (opzionale)
1 8 3 2 5 4 6 7 9 10 11
