Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.3 Mõõtmed ja kaal 113 3.3.2 Ladumisjõudluse vä ärtuste määratlemiseks 3 Jn 3.3 - 3 Komponendikärude manö…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.3 Mõõtmed ja kaal Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
112
3.3.1.2 Ülespööratud kaitsekatte kõrgus
3

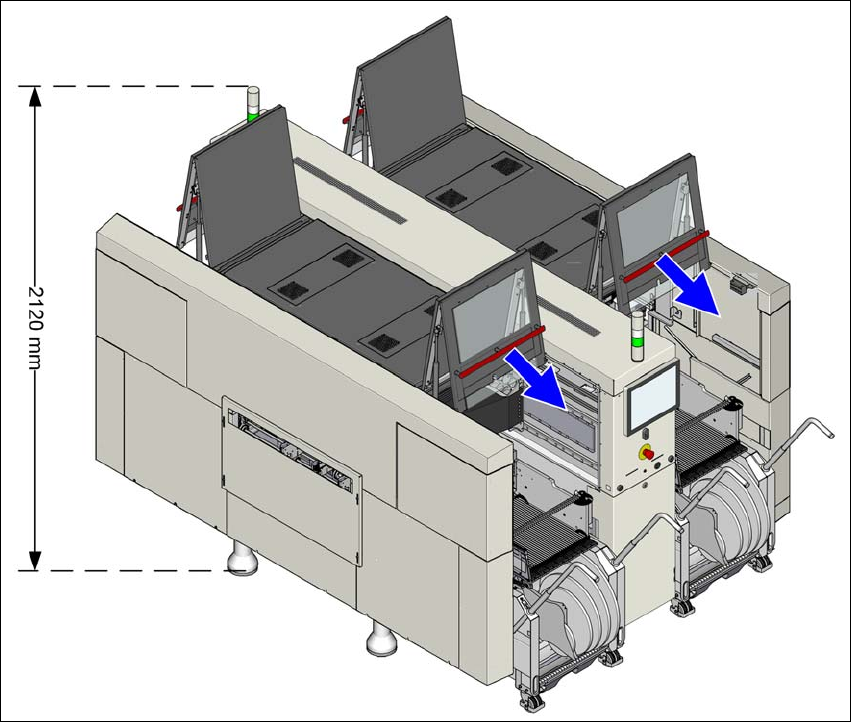

Jn 3.3 - 2 Üles pööratud kaitsekatte kõrgus - mõõtme millimeetrites (SIPLACE X4i S näitel)
Esitatud mõõtmed kehtivad trükkplaadikonveieri maks. kõrguse 950 mm kohta.
(1) Kõrgus varieerub vastavalt trükkplaadikonveieri kõrgusele
– trükkplaadikonveieri kõrgus 900 mm = 195 mm ± 15 mm
– trükkplaadikonveieri kõrgus 930 mm = 225 mm ± 15 mm
– trükkplaadikonveieri kõrgus 950 mm = 245 mm ± 15 mm
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.3 Mõõtmed ja kaal
113
3.3.2 Ladumisjõudluse väärtuste määratlemiseks
3
Jn 3.3 - 3 Komponendikärude manööverdamiskaugused X-seeria ladumismasinates
Komponendikäru manööverdamiskaugused R SIPLACE X-seeria ladumismasinatel on järgmi-
sed:
3
3
3
Manööverdamiskaugus R asukoht 600 mm
Kaugus L1: Masin keskest X-komponendikäru välisservani 1470 mm
Kaugus L2: masina keskkohast seinani 2070 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.3 Mõõtmed ja kaal Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
114
3.3.3 Raskuskese
3

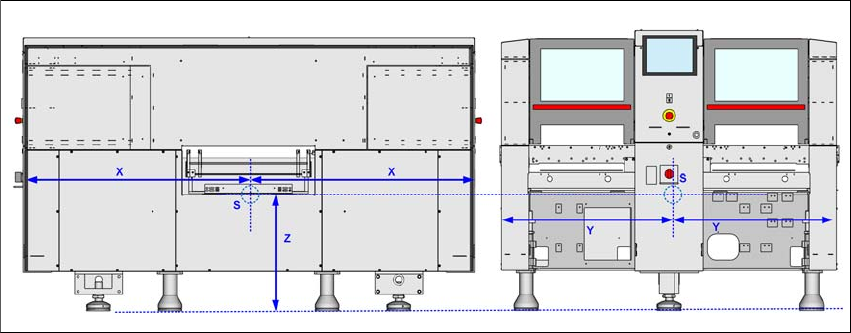

Jn 3.3 - 4 Raskuskese millimeetrites (SIPLACE X2 S / X3 S / X4 S näitel)
X-koordinaat 1400 mm
Y-koordinaat 1050 mm
Z- koordinaat 630 mm
Need raskuskeskme koordinaadid kehtivad ladumismasinatele, mille trükkplaadikonveieri kõrgus
on 930 mm.
