3.5.2.2 SIPLACE SpeedStar (C&P20 P2) tehnilised andmed

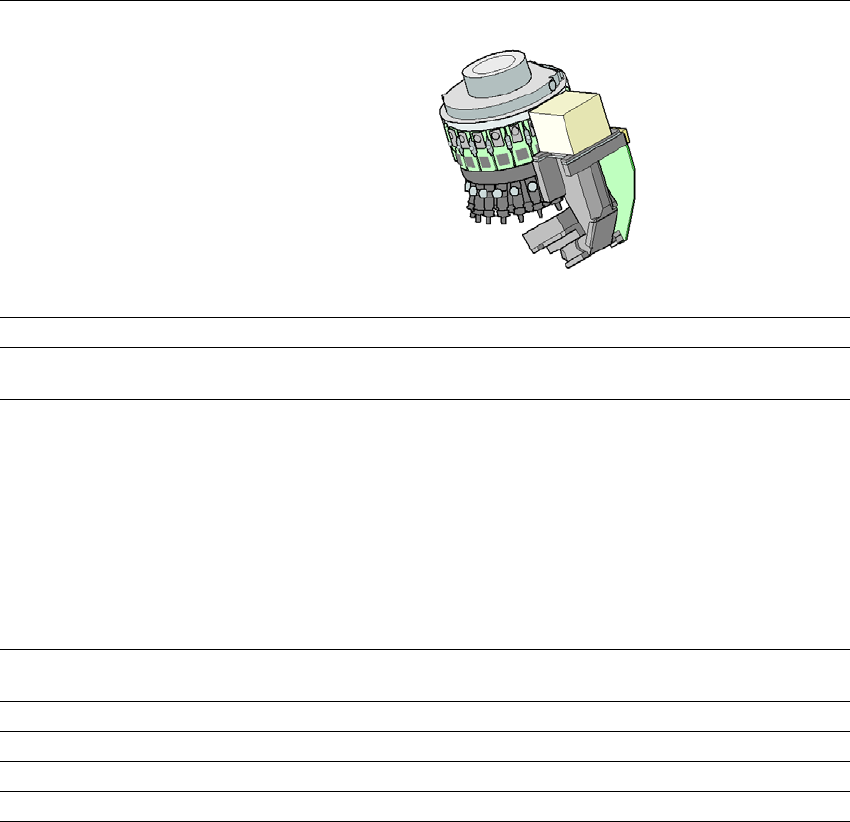

SIPLACE SpeedStar (C&P20 P2)
Komponendikaameraga, tüüp 48
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised
andmed, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
0,12 mm x 0,12 (0201 meetersüsteem) kuni 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8.2 mm x 8.2 mm
1 g
Mahaasetamisjõud Puutevaba ladumine, 1,3 N ± 0,5 N (standard)
0,5 N - 4.5 N
Imiotsakute tüübid 40xx/60xx
X/Y-suunaline täpsus
*b
*)b Täpsusväärtused vastavad SIPLACE'i tarne- ja teenusemahtude tingimustele.
± 35 µm/3σ
Nurktäpsus ± 0,5° / 3σ
Valgustustase 5
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.5 Ladumispea Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
122
3.5.3 Komponentide praagikarbi sensor
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa ladumismasinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
ladumismasin kohe tööpea kokkupõrke vältimiseks.
3.5.4 Vaakumpump (lisavarustus)
SIPLACE SpeedStari vaakumpumbad on paigutatud COT-osade taha masina aluse punktides 1
ja 4.Saadaval on kaks tüüpi:
– Vaakumpump VX4.25
– Vaakumpump VX4.25/0-47 IE3
3.5.4.1 Ülevaade - tüüp VX4.25
Toote nr 03128463-xx Vaakumpump VX4.25
3
Jn 3.5 - 3 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump VX 4.25
(1)
(2)
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.5 Ladumispea
123
3.5.4.2 Ülevaade - tüüp VX4.25/0-47 IE3
Toote nr 03224400-xx Vaakumpump VX4.25/0-47 IE3
3
Jn 3.5 - 4 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump VX 4.25 IE3
3.5.4.3 Vaakumpumpade ohutusjuhised
3
3.5.4.4 Kirjeldus
Vaakumpumbaga saab kasutada ainult mudelit SIPLACE SpeedStar . SIPLACE SpeedStar koos
vaakumpumbaga on saadaval SIPLACE X-seeria S-i lisavarustusena.
Kasutamisel koos vaakumpumbaga saab SpeedStari (C&P20P/P2) tööpea suruõhutarbimist olu-
liselt vähendada. Vaakumpump suudab varustada kuni kaht SpeedStari (C&P20P/P2) tööpead.
Seega saab kasutada kuni kahte pumpa (mudelil 4x C&P20P/P2). Käitamiskulud vähenevad sõl-
tuvalt energiakulude suurusest.
(1)
(2)
HOIATUS
Järgige vaakumpumbaga kaasas olevas kasutusjuhendis kirjeldatud ohutusnõu-
deid.
