Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.5 Ladumispea 123 3.5.4.2 Ülevaade - tüüp VX4.25/0-47 IE3 T oote nr 0322 4400-xx V aakumpump VX4.25/0-47 …
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.5 Ladumispea Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
122
3.5.3 Komponentide praagikarbi sensor
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa ladumismasinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
ladumismasin kohe tööpea kokkupõrke vältimiseks.
3.5.4 Vaakumpump (lisavarustus)
SIPLACE SpeedStari vaakumpumbad on paigutatud COT-osade taha masina aluse punktides 1
ja 4.Saadaval on kaks tüüpi:
– Vaakumpump VX4.25
– Vaakumpump VX4.25/0-47 IE3

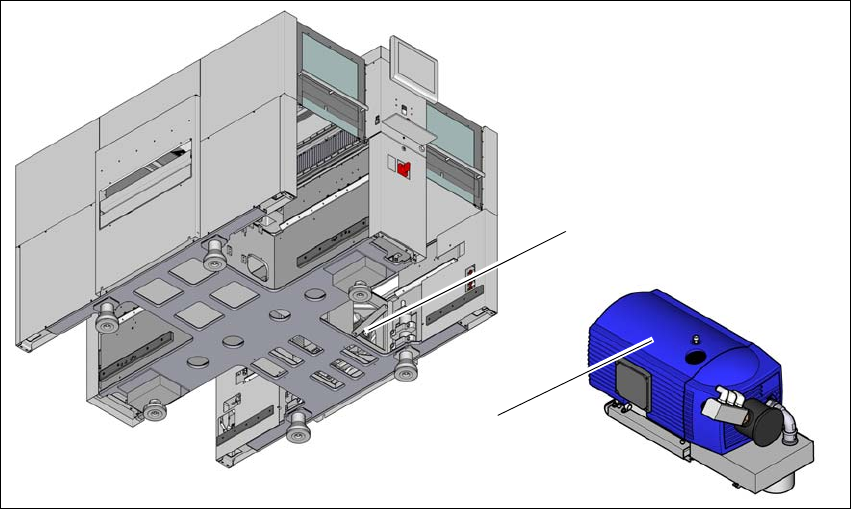

3.5.4.1 Ülevaade - tüüp VX4.25
Toote nr 03128463-xx Vaakumpump VX4.25
3
Jn 3.5 - 3 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump VX 4.25
(1)
(2)
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.5 Ladumispea
123

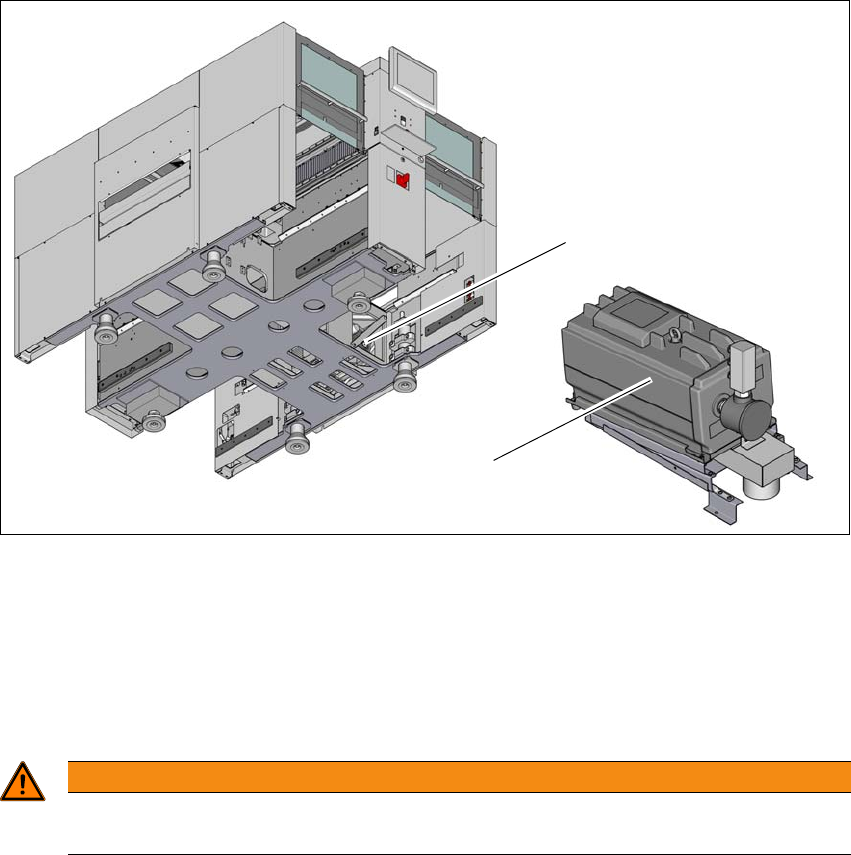

3.5.4.2 Ülevaade - tüüp VX4.25/0-47 IE3
Toote nr 03224400-xx Vaakumpump VX4.25/0-47 IE3
3
Jn 3.5 - 4 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump VX 4.25 IE3
3.5.4.3 Vaakumpumpade ohutusjuhised
3
3.5.4.4 Kirjeldus
Vaakumpumbaga saab kasutada ainult mudelit SIPLACE SpeedStar . SIPLACE SpeedStar koos
vaakumpumbaga on saadaval SIPLACE X-seeria S-i lisavarustusena.
Kasutamisel koos vaakumpumbaga saab SpeedStari (C&P20P/P2) tööpea suruõhutarbimist olu-
liselt vähendada. Vaakumpump suudab varustada kuni kaht SpeedStari (C&P20P/P2) tööpead.
Seega saab kasutada kuni kahte pumpa (mudelil 4x C&P20P/P2). Käitamiskulud vähenevad sõl-
tuvalt energiakulude suurusest.
(1)
(2)
HOIATUS
Järgige vaakumpumbaga kaasas olevas kasutusjuhendis kirjeldatud ohutusnõu-
deid.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.5 Ladumispea Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
124
Vaakumpump lülitatakse sisse ja välja koos ladumismasinaga. Jaama tarkvara arvestab auto-
maatselt 6 minuti pikkust ületöötamisaega mootori ülekuumenemise vältimiseks.
3
3.5.4.5 Hooldusjuhend
Järgige ka vaakumpumpa puudutavat täiendavat hooldusjuhendit.
Lugege oma ladumismasina hooldusjuhendi asjakohaseid jaotisi.
JUHIS
Suruõhutarve väärtused on loetletud jaotises 3.3
lk 110.
