Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.6 Portaalisüsteem 139 3.6.4 Port aalide asukohad masinal SIPLACE X2 S 3 Jn 3.6 - 4 Portaalide asukohad -…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.6 Portaalisüsteem Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
138
3.6.3 Portaalide asukohad masinal SIPLACE X3 S
3
Jn 3.6 - 3 Portaalide asukohad - SIPLACE X3 S
(1) Y-telg, portaal 1 ja portaal 4
(2) X-telg, portaal 1
(3) X-telg, portaal 3 (kaetud)
(4) X-telg, portaal 3
(5) X-telg, portaal 4
(T) Trükkplaatide liikumissuund
(1)
(5)
(3)
(2)
(4)
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.6 Portaalisüsteem
139
3.6.4 Portaalide asukohad masinal SIPLACE X2 S
3

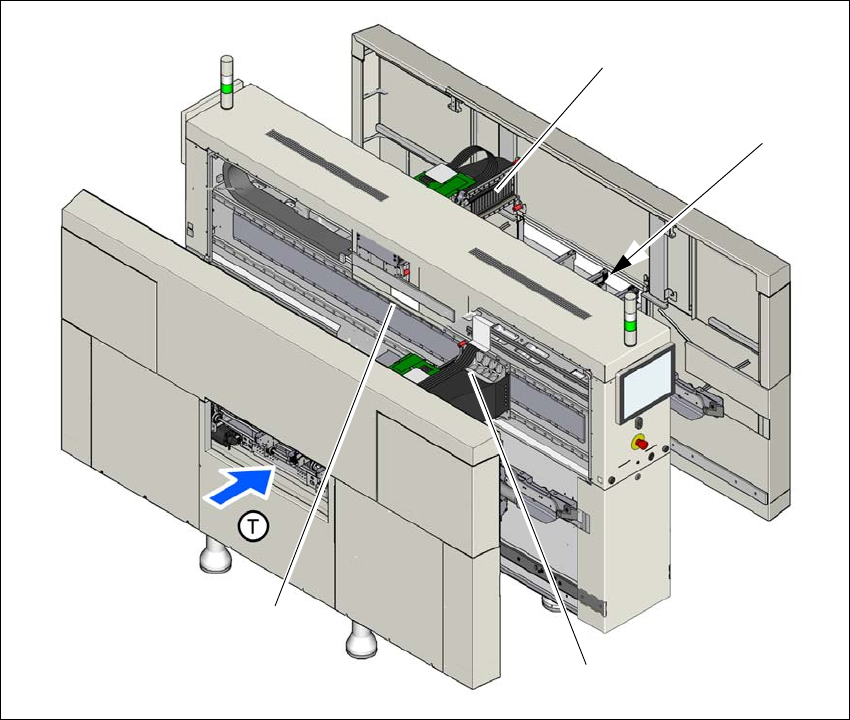

Jn 3.6 - 4 Portaalide asukohad - SIPLACE X2 S
(1) Y-telg, portaal 1
(2) X-telg, portaal 1
(3) X-telg, portaal 2 (kaetud)
(4) X-telg, portaal 2
(T) Trükkplaatide liikumissuund
(1)
(3)
(2)
(4)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.6 Portaalisüsteem Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
140
3.6.5 X-telje ülesehitus
3

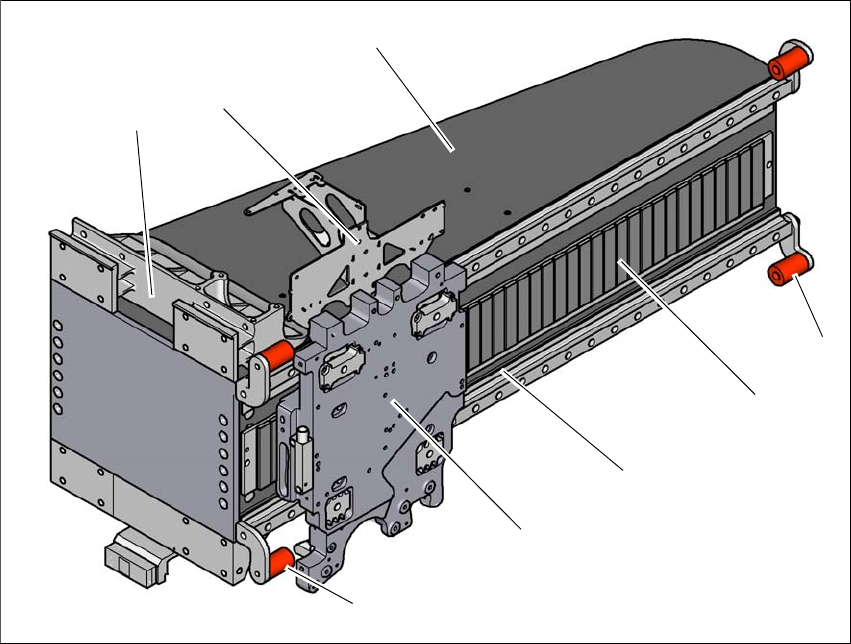

Jn 3.6 - 5 X-telje ülesehitus - tööpeahoidiku vaade
(1) Ladumispea kinnitus koos X-telje lineaarmootoriga (primaarosa)
(2) Y lineaarmootor, fikseeritud laagriga (primaarosa)
(3) Püsimagnetiga juhiksüsteem (X-lineaarmootori sekundaarosa)
(4) Lõppasendi löögineelaja (4 tk)
(5) Portaali haar
(6) Ladumispea plaadikinnitus
(7) Pikkuse mõõtmissüsteem
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
