Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.7 PCB konveiersüsteem 147 3.7.3.4 Sünkroonne transpordirežiim Sünkroonses r ežiimis transporditakse kaks…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
146
3.7.3.3 Asünkroonne transpordirežiim
Asünkroonses režiimis on töötluses ainult üks transpordirajal asuv trükkplaat. Samal ajal liigub tei-
sel rajal olev trükkplaat ladumistsooni. Sellega väheneb ühe trükkplaadi summaarne transpordi-
aeg ning süsteemi tootlikkus kasvab märkimisväärselt - seda eriti lühikese tsükliajaga
trükkplaatide korral. Kui ladumismasin on tellimisandmetega (partii, seadistus) varustatud, siis
transporditakse ladumisrežiimi iga ajahetke vältel sööturlintidel ootavaid trükkplaate vastavale
töötluslindile (vaba töötluslindi korral). Ladumine algab kohe, kui plaat on transporditud töötle-
misalasse. Trükkplaate töödeldakse üksteise järel.
Ladumise katkestamisel blokeeritakse konveieriliidese kasutamine, kuid töötluslintidel asuvate
trükkplaatide töötlemine viiakse lõpule.
Konveieriliidese desaktiveerimine või aktiveerimine rakendub mõlema transpordiraja jaoks sama-
aegselt.
3

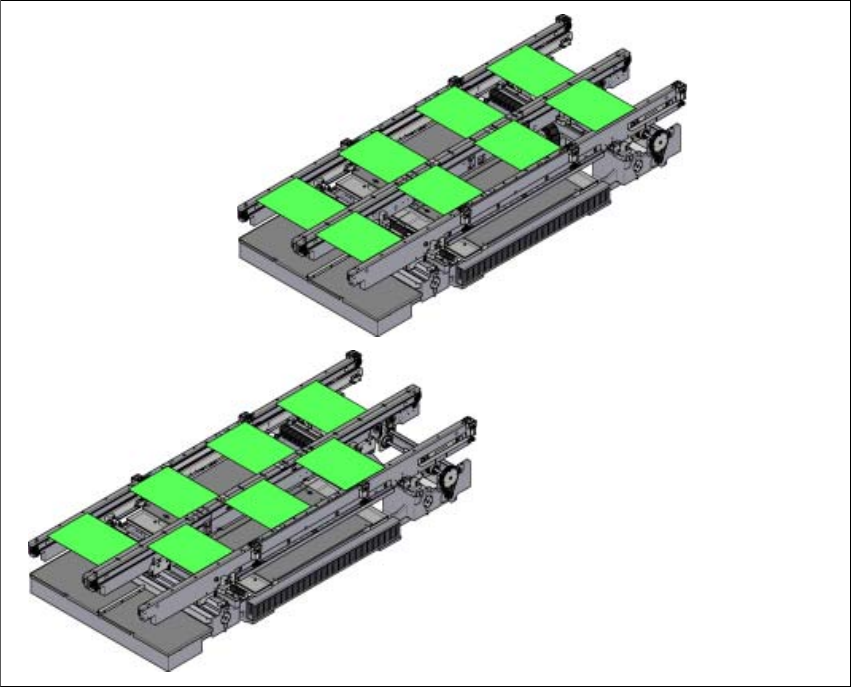

Jn 3.7 - 4 Transpordirežiimid
Sünkroonne transpordirežiim
Asünkroonne transpordirežiim
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.7 PCB konveiersüsteem
147
3.7.3.4 Sünkroonne transpordirežiim
Sünkroonses režiimis transporditakse kaks ühesuurust trükkplaati ladumisasendisse samaaeg-
selt. Neid käideldakse üldpaneelina. Tunduvalt erinevalt varustatavaid tooteid kasutades võimal-
dab üldine optimeerimine suurendada tootlikkust mõlema plaadi kogu sisu puhul.
Trükkplaadi transportimiseks kuluv aeg lüheneb, sest alati transporditakse kahte trükkplaati kor-
raga. See tagab ka imiotsakute konfiguratsiooni parema koormamise.
Konveieriradadel 1 ja 2 asuvad trükkplaadid liiguvad sünkroonselt (st konveiereid juhitakse sünk-
roonselt, kuid üksteisest sõltumatult). Konveieriradadel 1 ja 2 laotavate komponentide ladumine
tuleb korraldada kahe alampartii kaudu.
Kui ladumisprotseduuri käivitamisel on kaetud ainult üks konveierirada, siis identifitseeritakse
selle konveieriraja üksiklülitus kui "mitte laduda".
Kaksikkonveieri töötamisel sünkroonses režiimis desaktiveeritakse trükkplaadi andmete edas-
tusfunktsioon ‘PCB whispering down the line’. Samuti pole võimalik kasutada funktsiooni "Global
bad fiducial"
3.7.3.5 I-Placement
Lisaks konveieri sünkroon- ja asünkroonrežiimidele on olemas ka I-Placement. Selles režiimis
töötavad kaks ladumispead paralleelselt ning käitlevad trükkplaate üksteisest täiesti sõltumatult.
See võimaldab tootlikkust suurendada.
3.7.4 Juhtimine ja laiuseseadistus
3.7.4.1 Juhtimine menüü Single Functions (Üksikkonveieri funktsioonid) abil
Infot trükkplaadikonveieri juhtimise ja menüü Single Functions (Üksikkonveieri funktsioonid) kohta
leiate onlain-abist.
3.7.4.2 Automaatne laiuseseadistus
Käsu vastuvõtmisel seatakse konveierilindid soovitud laiusele. Kaksikkonveieri puhul on võimalik
kasutada erinevaid laiusi.
Konveieriradade laiuse muutmise üksikasju vt onlain-abist.
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.7 PCB konveiersüsteem Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
148
3.7.5 Trükkplaadi kaardumise määratlus
3.7.5.1 Trükkplaatide kaadumine konveieril
Trükkplaadi kaardumine liikumisega ristsuunas maks. 1 % trükkplaadi diagonaali pikkusest, aga
mitte üle 2 mm
3
Trükkplaadi kaardumine transpordisuunas + trükkplaadi paksus < 5,5 mm. Serva max ülespain-
dumine 2,5 mm
3
3
Püsivalt kinnitatud serv
Liikuv kinnitusseade
Trükkplaat
Konveieri külgsein
Püsivalt kinnitatud serv
Konveieri lint
Trükkplaatide liikumissuund
Esimese plaadi serv
Esimese plaadi serv
Parem konveierilint
Vasak konveierilint
Trükkplaatide liikumis-
