3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S 3.9 Komponendikäru Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 172 3.9.1 Ülesehitus Komponend ikäru koosne b peamiselt ve ermikust, ko mponendilaua st…
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.9 Komponendikäru
171
3
Jn 3.9 - 2 Komponendikäru, SIPLACE X-seeria S, trükkplaadikonveieri kõrgus 950 mm
3
(1) Avad suunamissammastes transpordikõrgustele 900, 930 ja 950 mm.
(2) Tugiplokk
(3) Komponendilaud
(4) Kontakt COT-osa ohutuslüliti lülitamiseks
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.9 Komponendikäru Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
172
3.9.1 Ülesehitus
Komponendikäru koosneb peamiselt veermikust, komponendilauast sööturimoodulite vastuvõt-
miseks, lindipoolikarbist ja lindijäätmekarbist.
3

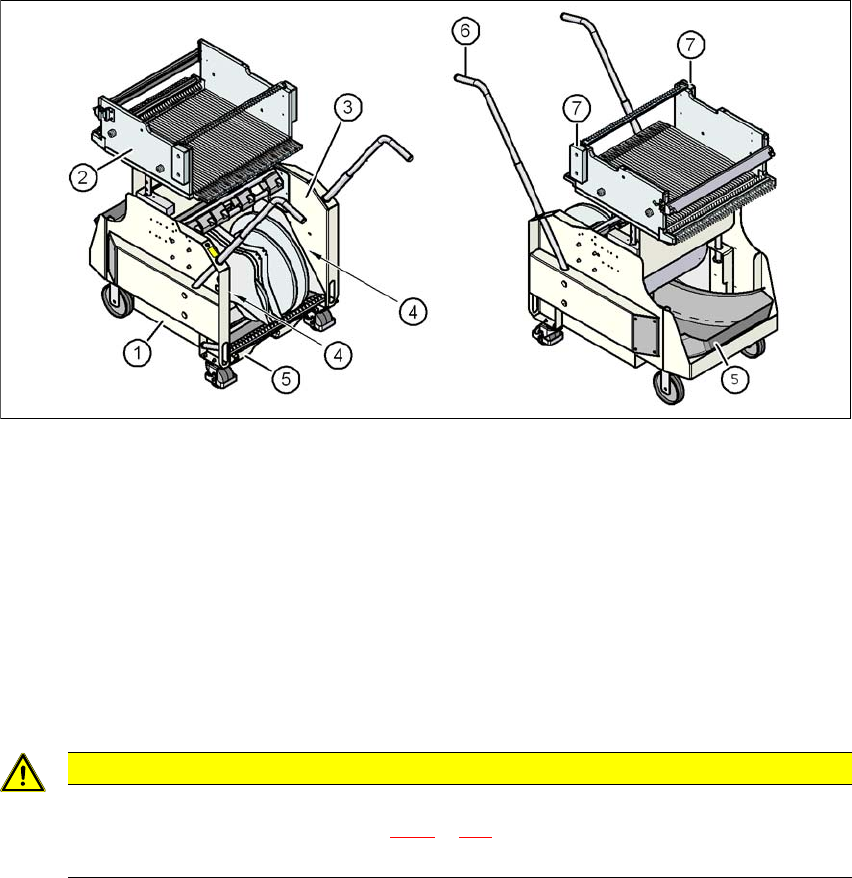

Jn 3.9 - 3 Komponendikäru, SIPLACE X-seeria S, vaade eest ja tagant
(1) Veermik
(2) Komponendilaud
(3) Lindikarp
(4) Süvend seadistusloendite paigutamiseks
(5) Lindijäätmekarp
(6) Käepide
(7) Käekaitse
3
ETTEVAATUST!
Järgige ohutusjuhiseid.
Järgige ohutusjuhiseid jaotises 5.8.2 lk 256, kui lindijäätmekarbi komponendikärust
välja tõmbate.
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.9 Komponendikäru
173
3
3.9.2 Kirjeldus
Standardversioonid, lindirullide konteiner (osa 3 joonisel 3.9 - 3) hoiab kuni 17" (432 mm) mõõdus
lindirulle.
Vasakul ja paremal on kaks 5 mm laiust tühikut, mis asuvad lindikonveieri ja komponendikäru va-
hel (osa 4 Joonis 3.9 - 3
lk 172) seadistusloendite hoidmiseks.
Väljatõmmatav lindijäätmekarp on alusraami all (osa 5 joonisel 3.9 - 3
, lk 172 ). Äralõigatud lindi-
jäätmed liiguvad mööda kaldrenni lindijäätmekarpi, mida tuleb täitumisel tühjendada.
Käepidemed (osa 6 joonisel 3.9 - 3
lk 172) saab pöörata üles või alla.
3
ETTEVAATUST!
Käepidemete murdumisoht.
Komponendikäru transpordi ajal käepidemete murdumisoht.
Komponendikäru ei tohi transpordi ajal käepidemetest tõsta.
Käepidemeid tohib kasutada üksnes komponendikäru lükkamiseks.
Kasutage komponendikäru transportimiseks või kaubaaluselt ülestõstmiseks kah-
veltõstukit.
JUHIS
Ladumismasina käitamiseks peavad kõik
komponendikärud olema sellega dokitud.
Täitke vabad kohad sööturimooduli mulaažidega nagu kirjeldatud
jaotises 2.6.5
lk 88.
