3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S 3.9 Komponendikäru Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 180 3.9.8 SIPLACE X-seeri a S-i lindikonteiner 3.9.8.1 Kirjeldus Lindikarp ma hutab kun…
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.9 Komponendikäru
179
3.9.7 Lisalindipooli alus
3
Jn 3.9 - 8 Alus lisalindipoolile (X-seeria S)
(1) Lisalindipooli alus, toote nr 00141217-xx
(2) Toe kinnitusseadis
X-seeria S-i sööturimooduleid suudavad komponendilinte käidelda probleemideta, kui sööturi-
mooduli ja lindipoole vahemaa pole suurem kui 60 mm. Kui etteantud seadistuse puhul pole või-
malik maksimaalselt lubatud astmest kinni pidada, siis soovitame kasutada täiendavat
lindipoolihoidikut (pos 1). Asetage kinnitus lihtsalt hoidikusse (osa 2) ja suruge, kuni vahemaa on
väiksem kui maksimaalne lubatud väärtus 60 mm. Komponendikärul on kokku 5 hoidikut. Igasse
lindirulli hoidikusse mahub 2 lindirulli ning seega saab lindikonveieri kohale asetada kuni kümme
15" (381 mm) rulli.
Maks. 60 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.9 Komponendikäru Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
180
3.9.8 SIPLACE X-seeria S-i lindikonteiner
3.9.8.1 Kirjeldus
Lindikarp mahutab kuni 19" (483 mm) läbimõõduga rulle. Eraldusplaatide sissepanemist 260kir-
jeldatakse lõigus 5.9.5
lk
.
3
Jn 3.9 - 9 SIPLACE X-seeria S-i komponendikäru, lindikonteineriga
(1) Komponendikäru
(2) Võllide asukohad
(3) Lindijäätmekarp
(4) Lindikarp
(5) Eraldusplaat
(6) Võll (suum)
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.9 Komponendikäru
181
3.9.8.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükkplaadikonveieri kõrgusest
3
3

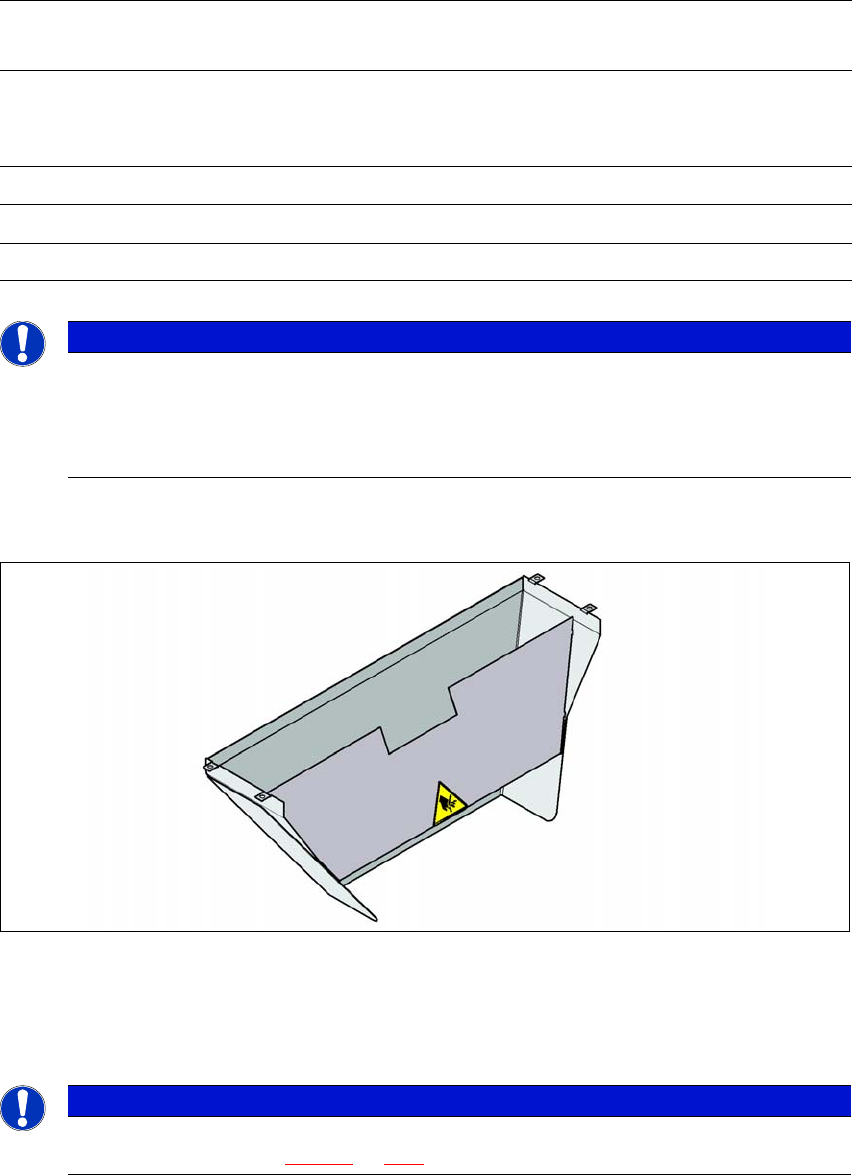

3.9.9 Lindijäätmerenn
3
Jn 3.9 - 10 Lindijäätmerenn komponendikäru COT-osa jaoks
Vastavalt trükkplaadikonveieri kõrgusele, saab kasutatud lindijäätmerennide pikkust seada nii, et
lindijäätmed suunatakse otse komponendikäru lindijäätmete konteinerisse.
3
Täiendava
lindipoolihoidikuta
Täiendava lindipoolihoidikuga
Komponendikäru
trükkplaadikonveier
i kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
ilma võllita võlliga
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
JUHIS
Võllide kasutamine
SIPLACE X-seeria S-i komponendikärud ei vaja tavaliselt võlle.
Kasutage võlle, kui X-sööturimoodulil kuvatakse sageli veateade "Timeout" (Aja-
lõpp).
JUHIS
SIPLACE X-seeria S-i lindijäätmerenni on võimalik paigaldada vaid SIPLACE X-seeria
S-i COT-osale (vt joonis5.14 - 3
, lk 278)
