Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.9 Komponendikäru 181 3.9.8.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükkplaadikonveieri kõrgusest 3 …
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.9 Komponendikäru Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
180
3.9.8 SIPLACE X-seeria S-i lindikonteiner
3.9.8.1 Kirjeldus
Lindikarp mahutab kuni 19" (483 mm) läbimõõduga rulle. Eraldusplaatide sissepanemist 260kir-
jeldatakse lõigus 5.9.5
lk
.
3
Jn 3.9 - 9 SIPLACE X-seeria S-i komponendikäru, lindikonteineriga
(1) Komponendikäru
(2) Võllide asukohad
(3) Lindijäätmekarp
(4) Lindikarp
(5) Eraldusplaat
(6) Võll (suum)
Kasutusjuhend SIPLACE X-seeria S 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 3.9 Komponendikäru
181
3.9.8.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükkplaadikonveieri kõrgusest
3
3
3.9.9 Lindijäätmerenn
3
Jn 3.9 - 10 Lindijäätmerenn komponendikäru COT-osa jaoks
Vastavalt trükkplaadikonveieri kõrgusele, saab kasutatud lindijäätmerennide pikkust seada nii, et
lindijäätmed suunatakse otse komponendikäru lindijäätmete konteinerisse.
3
Täiendava
lindipoolihoidikuta
Täiendava lindipoolihoidikuga
Komponendikäru
trükkplaadikonveier
i kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
ilma võllita võlliga
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
JUHIS
Võllide kasutamine
SIPLACE X-seeria S-i komponendikärud ei vaja tavaliselt võlle.
Kasutage võlle, kui X-sööturimoodulil kuvatakse sageli veateade "Timeout" (Aja-
lõpp).
JUHIS
SIPLACE X-seeria S-i lindijäätmerenni on võimalik paigaldada vaid SIPLACE X-seeria
S-i COT-osale (vt joonis5.14 - 3
, lk 278)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE X-seeria S
3.9 Komponendikäru Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
182
3.9.10 Lindijäätmekanal komponendikäru COT-osal
Standardversioonis suudab lindijäätmekanal juhtida pneumaatilisse lindilõikurisse maksimaalselt
8 mm taskukõrgusega komponendilinte.
3

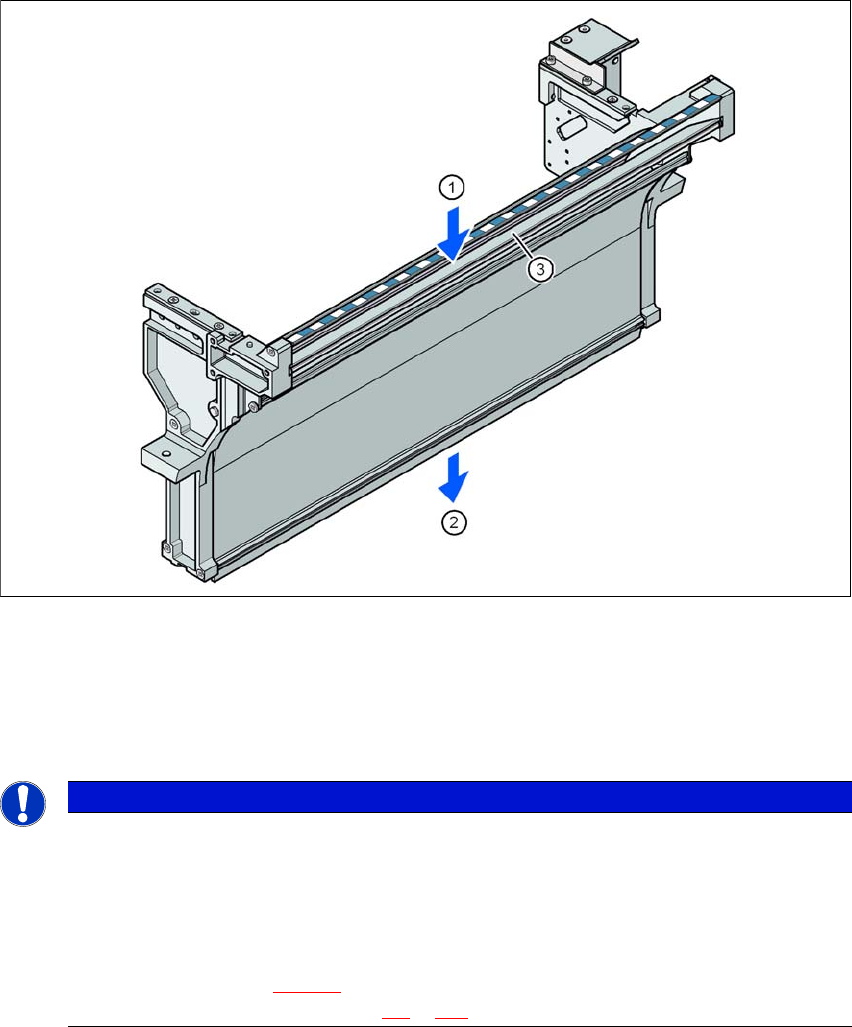

Jn 3.9 - 11 Tühi linditoru SIPLACE X-seeria S-i COT-osal
(1) Kasutatud lindi sisselaskeava
(2) Lindijäätmete väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 8 mm (saab lintide > 8 mm puhul eemaldada)
3
JUHIS
Ummistusmisoht.
Madalate taskutega sööturimooduleid kasutades sügavate taskutega sööturimoodulite
asemel tekib tühjade lintide korral ummistusoht.
Ärge asetage madalate taskutega sööturimooduleid vahetult sügavate taskutega
sööturimoodulite kõrvale.
Eraldusplaat (osa 3 jn 3.9 - 11
) võib eemaldada kõrgemate kui
12 mm linditaskute korral (vt jaotis 4.5
lk 224).
