Kasutusjuhend SIPLACE X-seeria S 1 Sissejuhatus Alates tarkvaraversioonist 713.0 Väl jaanne 11/2019 1.2 Ladumismasina kirjeldus 19 1.2 Ladumismasina kirjeld us 1.2.1 SIPLACE X4i S 1 Jn 1.2 - 1 Ladumismasin SIPLACE X4i S …

1 Sissejuhatus Kasutusjuhend SIPLACE X-seeria S

1.1 Tähtsad juhised kasutusjuhendi kohta Alates tarkvaraversioonist 713.0 Väljaanne 11/2019

C&P20 P Suure jõudlusega 20-segmendiline Collect&Place-pea, SIPLACE SpeedStar

C&P20 P2 Suure jõudlusega 20-segmendiline Collect&Place-pea, SIPLACE SpeedStar

CPP Collect&Pick&Place-pea, SIPLACE MultiStar CPP

DCA Direct chip attach (kiibi vahetu paigaldamine)

DC Kaksikkonveier

EDIF Energy and data interface (energia- ja andmeliides)

ESD Staatilise elektri suhtes tundlike komponentide rühm

EMC Electromagnetic compatibility (elektromagnetiline ühilduvus)

ESD Electrostatic sensitive device (elektrostaatiliselt tundlik seade)

SC Üksikkonveier

FC Flip chip

WT Waffle Pack Tray

WTC Waffle Pack Tray Carrier

GCU Gantry control unit (portaali juhtmoodul)

GND Maandus

I-Placement Independent placement (sõltumatu ladumine)

JTF JEDEC Tray Feeder

LBO "Pika plaadi" optsioon

PCB Trükkplaat

MCS Machine capability study (masinavõimete uuring)

MHCU Head control unit (ladumispea juhtmoodul)

MTC Matrix-Tray-Changer

P&P Pick&Place

P&P1 Pick&Place-moodul 1

P&P2 Pick&Place-moodul 2

NC Imiotsakute vahetaja

SMD Surface mounted device (pindmonteeritav seade)

SC Jaamaarvuti

TH Twin Pick&Place-pea, SIPLACE TwinStar

VS Vision system (tehisnägemissüsteem)

WPC Waffle Pack Changer

Kasutusjuhend SIPLACE X-seeria S 1 Sissejuhatus

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 1.2 Ladumismasina kirjeldus

1.2 Ladumismasina kirjeldus

1.2.1 SIPLACE X4i S

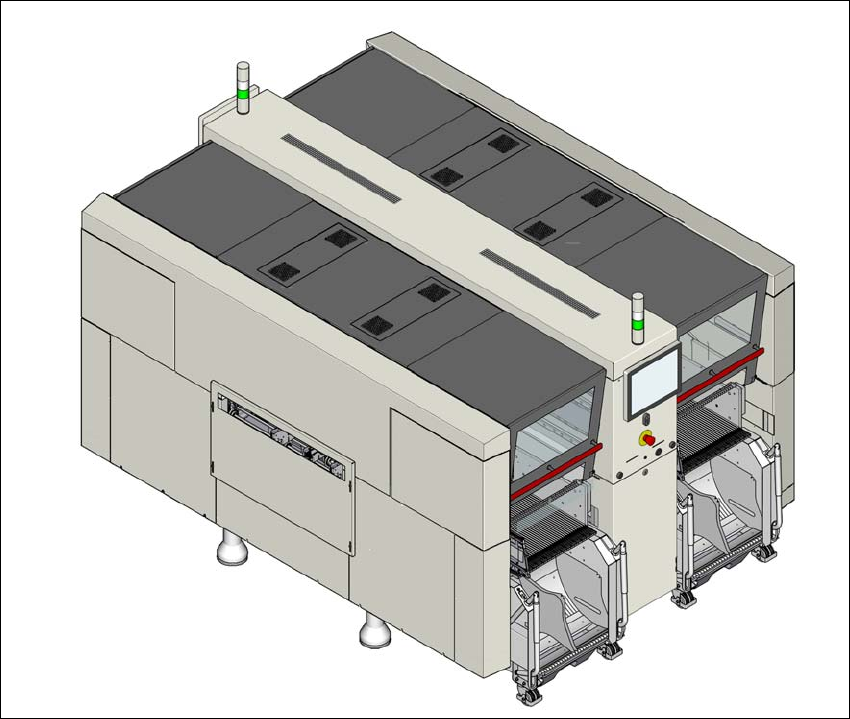

Jn 1.2 - 1 Ladumismasin SIPLACE X4i S

Ladumismasina SIPLACE X4i S eripärad

–suur täpsus,

– nutikas ladumise optimeerimine,

– Intelligentsed konfigureerimise strateegiad

– kuni kõrgeimasse tootlikkusklassi kuuluv ladumisjõudlus,

1 Sissejuhatus Kasutusjuhend SIPLACE X-seeria S

1.2 Ladumismasina kirjeldus Alates tarkvaraversioonist 713.0 Väljaanne 11/2019

Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:

– Collect&Place-meetod,

– Pick&Place-meetod ja

– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).

Ladumismasinal SIPLACE X4i S on neli portaali. Kaks portaali ladumisalal 1 ja kaks portaali ladu-

misalal 2 on suunatud sissepoole.

Portaale saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltu-

matult X- ja Y-telje suunas nihutada.

Ladumismasinal SIPLACE X4i S on kaks ladumisala, üks üksikkonveier või üks kaksikkonveier.

Kaksikkonveieri puhul saab laduda samaaegselt kahte trükkplaati.

Komponentide etteandmine on võimalik neljast kohast. Masinaid on võimalik varustada kompo-

nendikärudega ja konfigureerida kuni 40-le rajale. Asendites 2/3 või 1/4 on võimalik vastavate la-

dumisalade laua asendeid seadistada kõige sisemisse või kõige välimisse asendisse.

1.2.1.1 Ladumispeade konfiguratsiooni ülevaade

CPP_H = SIPLACE Multistar CPP kõrges paigaldusasendis

CPP_L = SIPLACE Multistar CPP madalas paigaldusasendis

Ladumisala 1 Ladumisala 2

C&P20 P / C&P20 P C&P20 P / C&P20 P

C&P20 P / C&P20 P CPP_L/CPP_L

C&P20 P / C&P20 P TH/TH

C&P20 P / C&P20 P CPP_H/TH

C&P20 P2 / C&P20 P2 C&P20 P2/C&P20 P2

C&P20 P2 / C&P20 P2 CPP_L/CPP_L

C&P20 P2 / C&P20 P2 TH/TH

C&P20 P2 / C&P20 P2 CPP_H/TH

CPP_L/CPP_L CPP_L/CPP_L

CPP_L/CPP_L CPP_H/TH

CPP_L/CPP_L TH/TH
