4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S 4.2 Infrastruktuur masina paigalduskohas Alat es tarkvaraversioonist 713.0 Väljaanne 11/2019 198  Ühendage L1,L2, L3, N ja PE toite klemmidega X94 ( nr 1 )…

Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.2 Infrastruktuur masina paigalduskohas

197

4.2.3.4 Toiteühendus ILMA toitekaablita (konfiguratsioon 1)

Tarnimise hetkel EI OLE ladumismasinale toitekaablit ühendatud.

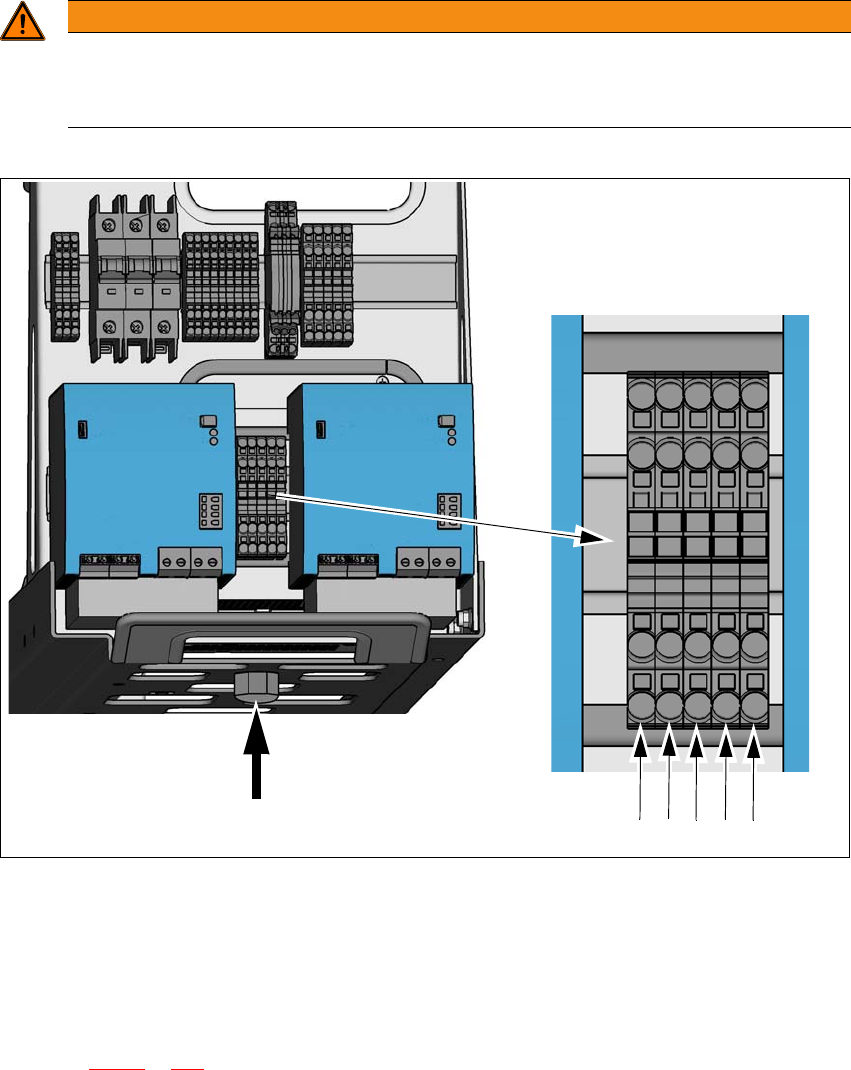

Jn 4.2 - 4 Klemmipaneel toitekaabli ühendamiseks

(1) Toitekaabli L1, L2, L2, N toiteklemmid (X94) ja PEThe ühendusklemmide juhtme ristlõige on

4 mm².

(2) Toiteploki all oleva kaablikinnitusega ava toiteplokil

 Vedage toitekaabel läbi toiteploki all oleva kaablikinnituse (nr 2) toiteklemmide X94 (1) juurde

joon. 4.2 - 4

lk 197.

 Hoolitsege piisava painderaadiuse eest. Juhtmeid ei tohi kokku murda.

 Pigistage toitekaabli otstesse hülsid.

HOIATUS

Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.

 Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.

(2)

(1)

L1 L2 L3 N PE

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S

4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist 713.0 Väljaanne 11/2019

198

 Ühendage L1,L2, L3, N ja PE toiteklemmidega X94 (nr 1) joon. 4.2 - 4 lk 197. Jälgige, et

ühendusklemmid ei saaks juhtme sisestamisel kahjustada.

 Keerake kaablikinnitus käega kinni (nr 2) joon. 4.2 - 4 lk 197.

 Jälgige, et juhtmed ja kaablid ei hõõrduks ega jääks kuskile kinni.

Vajaduse korral fikseerige kaablid kaabliköidistega kohale.

4.2.3.5 Toiteühendus KOOS toitepistikuga (konfiguratsioon 2)

Ladumismasinaga on kaasas umbes5 m toitekaabel KOOS CEE pistikuga, punane 16 A (vasta-

valt standardile IEC 60309).

– Masin on seadistatud pingele 3 x 380 V~ kuni 3 x 415 V ± 10%, 50/60 Hz.

Jn 4.2 - 5 CEE-pistiku tähistus

ETTEVAATUST!

Pöörake tähelepanu õigele faasijärjestusele!

Pöörake tähelepanu õigele faasijärjestusele.Vale faasijärjestus võib kaasa tuua tõrkeid

ning põhjustada vaakumpumbal kahjustusi! Kontrollige, kas vaakumpumba (-pumpade)

töösuund on ladumismasina tööle panemisel õige.

Kontrollige, kas ladumismasina PE-ühendus toimib õigesti.

HOIATUS

Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.

 Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.

Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.2 Infrastruktuur masina paigalduskohas

199

4.2.3.6 Toiteühendus ILMA toitekaablita (konfiguratsioon 3)

Ladumismasinaga on kaasas umbes5 m toitekaabel ILMA pistikuta.

– Ladumismasin on seadistatud pingele 3 x 200 V~ kuni 3 x 220 V~ ± 10%; 50/60 Hz.

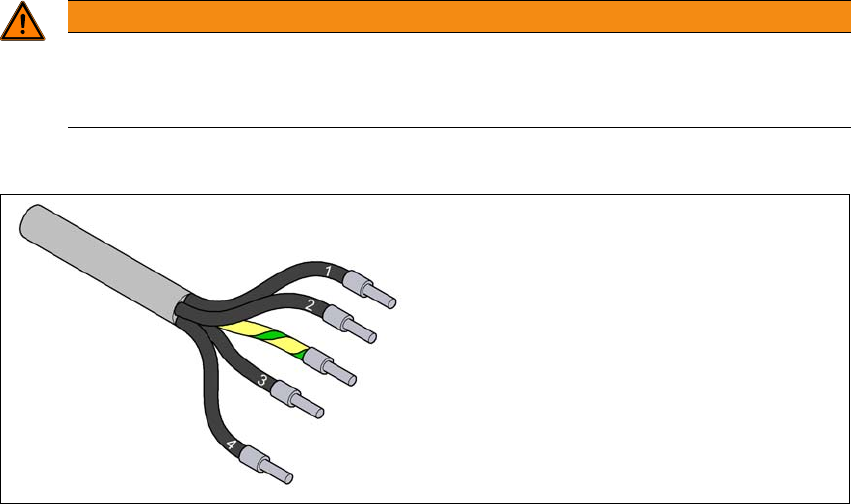

Jn 4.2 - 6 Toitekaabli juhtmete kirjeldus

HOIATUS

Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.

 Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.

1 = (L1): pöördvoolufaas

2 = (L2): pöördvoolufaas

3 = (L3): pöördvoolufaas

4 = (N): neutraaljuht

roheline/kollane = (PE): juht
