Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist 713.0 Väl jaanne 11/2019 4.3 Ladumismasina ülespanek 209 4 Jn 4.3 - 4 Ladumismasina jalad (SIPLACE X2 S/X3 S/ X4 S näitel) 4 (1) …
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S
4.3 Ladumismasina ülespanek Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
208
4
Tõstke ladumismasin kahveltõstukiga umbes 35 cm kõrgusele. See on vajalik operaatori jal-
gade vigastamise vältimiseks, kui masina jalad ootamatult langetatakse.
Ladumismasin toetub 6 jalale.
– 4 välimist masina jalga (osa 1 joonisel 4.3 - 4
, lk 209 )
– Masina välimised jalad trükkplaadikonveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, toote nr 03000890-02 (osa 1 joonisel 4.3 - 3
).
– 2 keskmist masina jalga (osa 2 joonisel 4.3 - 4
lk 209) 2 vahedetailiga (osad 3 ja 4 joonisel
4.3 - 4
lk 209) kõrguse reguleerimiseks, vajaduse korral.
4
Jn 4.3 - 3 Masina välimised jalad - kaks versiooni (mõõtmed millimeetrites)
HOIATUS
Ühele küljele laadimisest tingitud kahjustusoht.
Ladumismasina jalgade ühepoolne koormamine, nt masina kaldumise korral, võib kaasa
tuua masina jalgade deformeerumise.
Ladumismasina tõstmisel kontrollige, et mõlemad kahvliharud oleksid ühtlaselt koor-
matud.
Pange kahvliharudele ja ladumismasina vahele tugev toetuskiht.
Paluge teisel isikul jälgida ladumismasina tõstmist ning kontrollida, et masin ei kal-
duks kahveltõstukiga tõstmise ajal ühele küljele.
Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.3 Ladumismasina ülespanek
209
4
Jn 4.3 - 4 Ladumismasina jalad (SIPLACE X2 S/X3 S/ X4 S näitel)
4
(1) Masina välimine jalg, 4 tk, 2 varianti (vt joonis 4.3 - 3, lk 208 )
(2) Masina keskmine jalg, 2 tk
(3) Vahedetail toiteploki kõrval
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S
4.3 Ladumismasina ülespanek Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
210
4.3.6.1 Masina keskmiste jalgade eelseadistamine
Masina keskmised jalad on seadistatud esimesena. Vahedetail tuleb kruvida ettenähtud kohta la-
dumismasina all: varieerub olenevalt ladumismasina kõrgusest.
Trükkplaadikonveieri kõrguse e seadmine 900 mm-le 4
Vahedetaili vajate plaadikonveieri kõrguse 900 mm jaoks.
Veenduge, et vahedetaili 90 mm laiune külg on vertikaalne ning masina keskmises jalas olev
auk on suunatud allapoole.
4
4
4
4
4
4
4
4
4
4
4
4

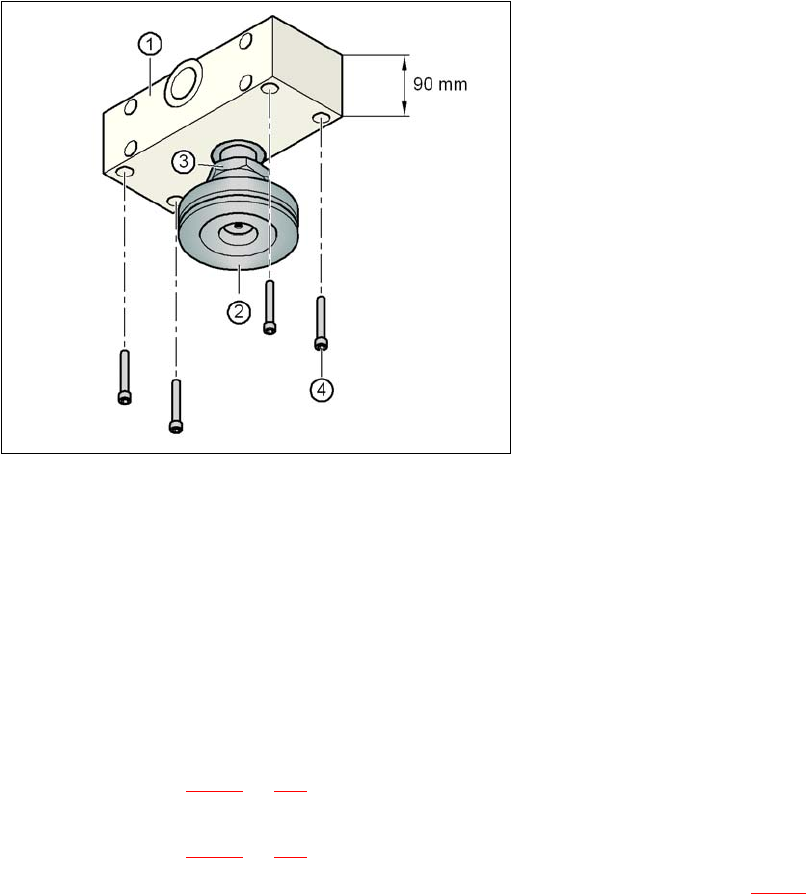

Jn 4.3 - 5 Konveieri kõrguse 900 mm vahedetaili joondamine
4
(1) Vahedetaili kõrgus 90 mm
(2) Masina keskmine jalg
(3) Lukustusmutter M24
(4) Kuuskant-pesapeapolt M12x80, 4 tk
Kruvige masina keskmine jalg vahedetaili all olevasse auku.
Joondage kaks masina all olevat vahedetaili järgmiselt:
– Vahedetaili ava pneumoseadme küljel on suunatud plaadikonveieri liikumise suunas
(osa 4 joonisel 4.3 - 4
, lk 209).
– Vahedetaili ava toiteplokil küljel on suunatud plaadikonveieri liikumisele vastassuunas
(osa 3 joonisel 4.3 - 4
, lk 209).
Kinnitage kumbki vahedetail nelja kuuskant-pesapeapoldiga M12x80 (osa 4 joonisel 4.3 - 5).
Kasutage 10 mm-st kruvikeerajaotsakut.
