4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S 4.3 Ladumismasina ülespanek Alates tark varaversioonist 713.0 Väljaanne 11/2019 212 4.3.6.2 Masina välimiste jalgade kõrguse ee lseadist amine 4 Jn 4.3 - 7 …
Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.3 Ladumismasina ülespanek
211
Trükkplaadikonveieri kõrguse e seadmine 930 ja 950 mm-le 4
Vahedetaili vajate ka plaadikonveieri kõrguste 930 mm ja 950 mm jaoks.
Veenduge, et vahedetaili 122,5 mm laiune külg on vertikaalne ning masina keskmises jalas
olev auk on suunatud allapoole.
4

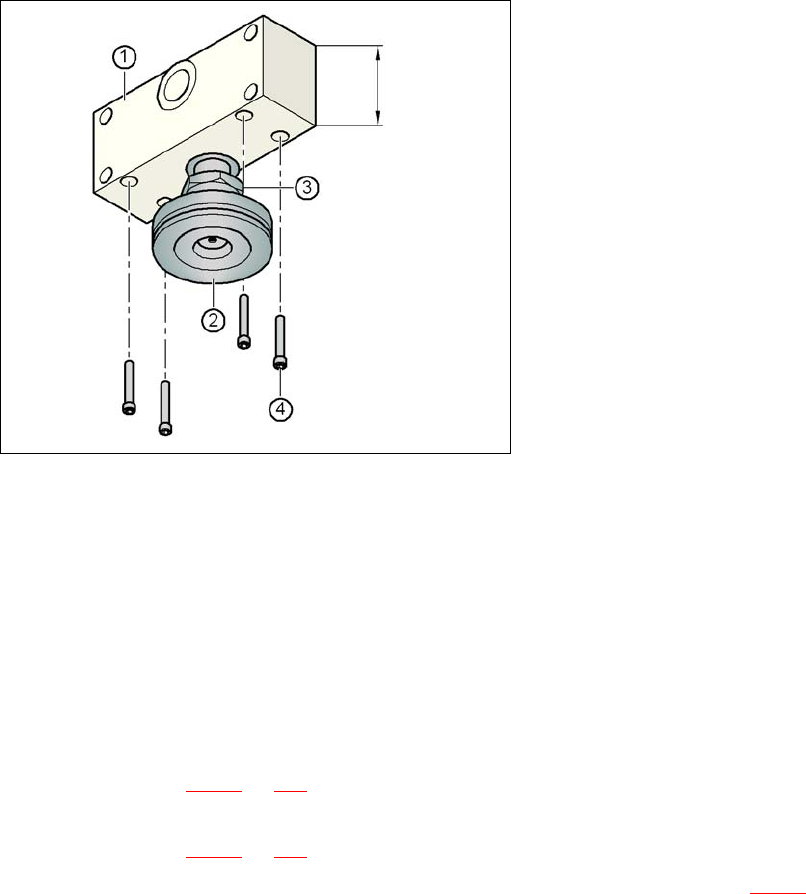

Jn 4.3 - 6 Konveieri kõrguse 930 ja 950 mm vahedetaili joondamine
4
(1) Vahedetaili kõrgus 122,5 mm
(2) Masinajalg
(3) Lukustusmutter M24
(4) Kuuskant-pesapeapolt M12x80, 4 tk
Kruvige masina keskmine jalg vahedetaili all olevasse auku.
Joondage vahedetailid järgmiselt:
– Vahedetaili ava pneumoseadme küljel on suunatud plaadikonveieri liikumise suunas
(osa 4 joonisel 4.3 - 4
, lk 209).
– Vahedetaili ava toiteplokil küljel on suunatud plaadikonveieri liikumisele vastassuunas
(osa 3 joonisel 4.3 - 4
, lk 209).
Kinnitage kumbki vahedetail nelja kuuskant-pesapeapoldiga M12x80 (osa 4 joonisel 4.3 - 6).
Kasutage 10 mm-st kruvikeerajaotsakut.
122.5 mm
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S
4.3 Ladumismasina ülespanek Alates tarkvaraversioonist 713.0 Väljaanne 11/2019
212
4.3.6.2 Masina välimiste jalgade kõrguse eelseadistamine
4

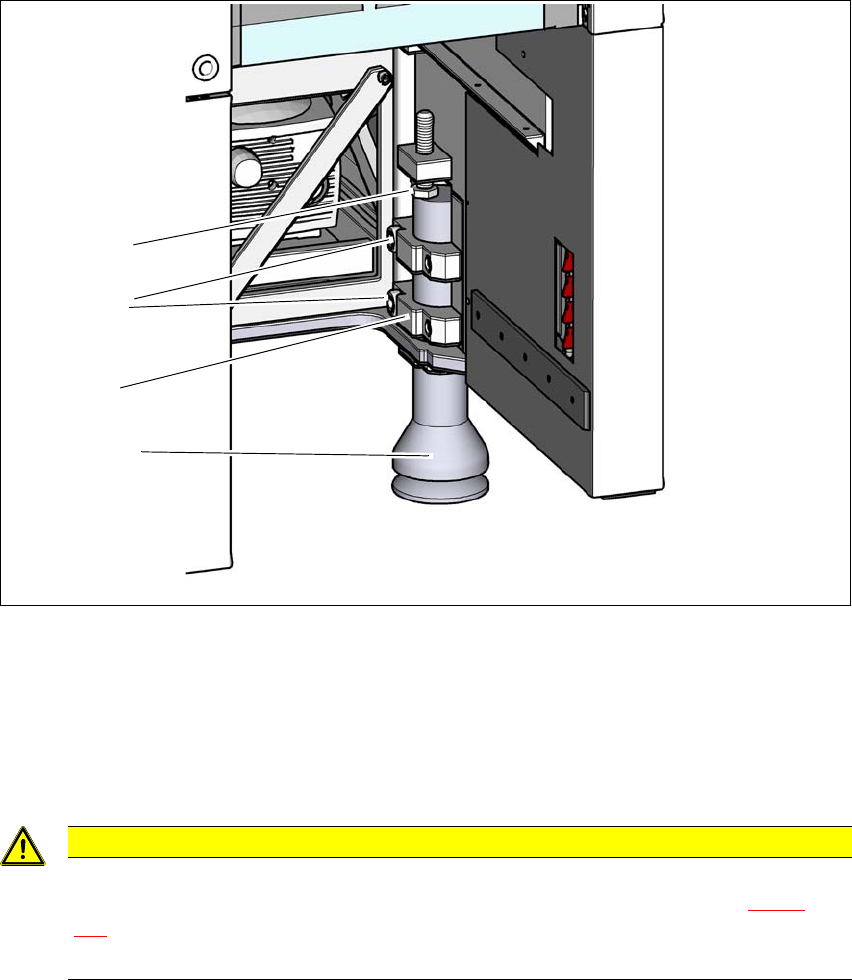

Jn 4.3 - 7 Masina välimiste jalgade kõrguse eelseadistamine
(1) Seadekruvi M24x2x120 kõrguse reguleerimiseks
(2) Masina välimine jalg
(3) Kinnitusosa
(4) Kuuskant-pesapeapolt M24x90
4
ETTEVAATUST!
Vigastusoht lindijäätmerenni juures.
Kui keerate seadekruvi M24x2x120 kõrguse reguleerimiseks (osa 1 joonisel 4.3 - 7
lk
212
), lindijäätmerenni teravad servad võivad põhjustada sisselõikeid.
Kandke alati pakse kaitsekindaid.
(4)
(2)
(1)
(3)
Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.3 Ladumismasina ülespanek
213
4
4
Vabastage ettevaatlikult mõlemad kuukant-pesapeapoldid M24x90 (osa 2 joonisel 4.3 - 7 lk
212
) kruvikeeraja otsakuga (mõõt 19 mm) ning laske välimine masina jalg (osa 1 joonisel 4.3
- 7 lk 212) libistage aeglaselt allapoole, kuni jõuab piirikuni.
Paigaldage vajalikule trükkplaadikonveieri kõrgusele vastav masina jalg.
– Masina välimised jalad trükkplaadikonveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, toote nr 03000890-02 (osa 1 joonisel 4.3 - 4
, lk 209 )
Seadistage selliselt kõik masina välimised jalad.
Vahemaa masina jalgade alapinna ning masina raam alumise serva vahel peab olema järg-
mine:
Reguleerige seadekruvi M24x2x120 (osa 3 joonisel 4.3 - 7 lk 212) harkvõtmega SW 36, kuni
saavutate konveierile vastavad vahemaa väärtused, mis on määratletud eelnevas tabelis.
Langetage ladumismasin ettevaatlikult, kuni masina jalad puudutavad ühtlaselt põrandat.
Paigalduskohas peab alati viibima teine töötaja, kelle ülesandeks on jälgida, et ladumismasin
jääks allalaskmisel stabiilseks. Masina välimiste jalgade fiksaator tuleb vajadusel veidi vabas-
tada.
Jätkake ladumismasina langetamist ettevaatlikult, kuni maina välimised jalad puudutavad
kõrguse reguleerimise seadekruvisid M24x2x120 (osa 3 joonisel 4.3 - 7
, lk 212).
Veenduge, et masina keskmised jalad (osa 2 joonisel 4.3 - 4 lk 209) ärge veel maandust puu-
dutage. Vajadusel kruvige ladumismasina keskmisi jalgu veidi masina või vahetoe sisse ta-
gasi.
4
HOIATUS
Masina raske osa
Masina jalad on väga rasked. Lahti keeratud kruvid võivad kukkuda ja kahjustada teie
jäsemeid.
Kui vahetate masina jalgu, tõstke ladumismasinat veidi ülespoole.
Veenduge, et keegi ei ole ohupiirkonnas. Ladumismasina tahtmatust liikumisest või
langetaminesest tingitud muljumisoht.
HOIATUS
Ärge liigutage ladumismasinat!
Konveieri küljed võivad saada kahjustatud.
Veenduge, et ladumismasin ei liigu ja et konveieri küljed ei kahjustunud.
PCB-konveieri kõrgus Masina jala kaugus masina raami alumise serva all
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
JUHIS
Ladumismasina lõpliku reguleerimise kirjeldust vaadake jaotisest 4.3.8.1
lk 216.
