00198720-01_UM_X-Serie-S_ET - 第220页

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S 4.3 Ladumismasina ülespanek Alates tark varaversioonist 713.0 Väljaanne 11/2019 220 4.3.8.2 Ladumismasina väljajoondamine õhkp atjadega transpordisüsteemiga…

Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.3 Ladumismasina ülespanek

219

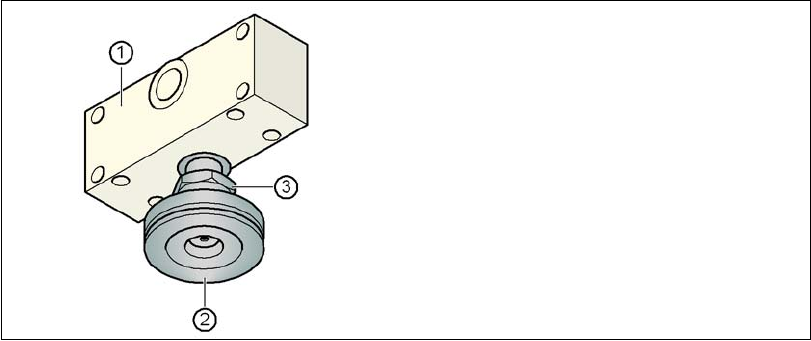

Jn 4.3 - 12 Masina keskmiste jalgade joondamine ja lukustamine

 Kontrollige vesiloodiga veelkord ladumismasina väljajoonduse täpsust.

 Pingutage harkvõtme SW65 abil lukustusmutter M24 (osa 3).

(1) Vahedetail

(2) Masina keskmine jalg

(3) Lukustusmutter M24

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE X-seeria S

4.3 Ladumismasina ülespanek Alates tarkvaraversioonist 713.0 Väljaanne 11/2019

220

4.3.8.2 Ladumismasina väljajoondamine õhkpatjadega transpordisüsteemiga

 Asetage õhkpatjadega transpordisüsteemi neli õhkpatja masinaraamil olevate tugipunktide

alla.

 Tõstke ladumismasin üles ja joondage tootmisliini suhtes välja.

 Kontrollige trükkplaadikonveieri kaugust kõrvalolevast ladumismasinast. See peab olema 1 -

3 mm.

 Laske ladumismasin alla.

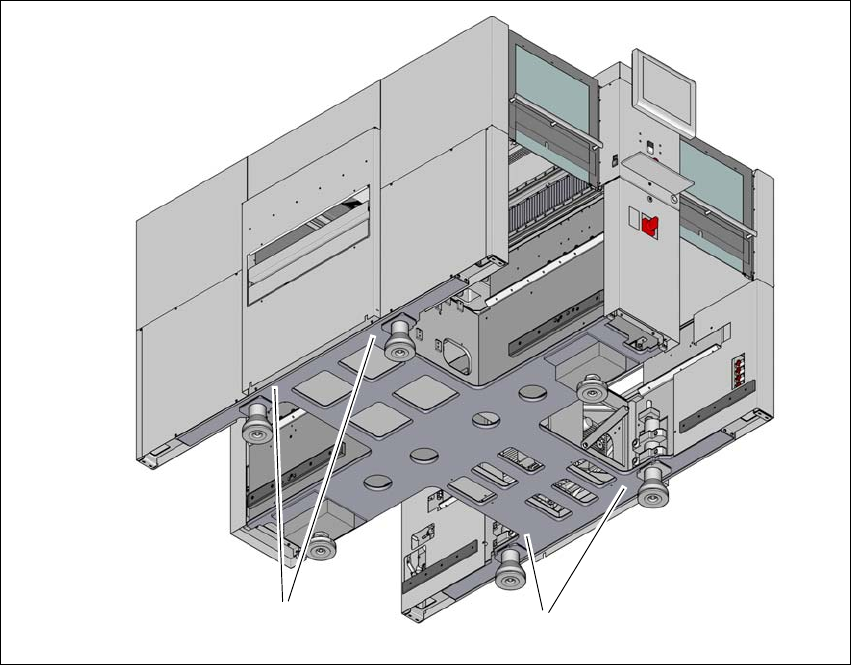

Jn 4.3 - 13 Õhkpatjadega transpordisüsteemi toetuspunktid (SIPLACE X2 S/X3 S/ X4 S näitel)

(1) 4 toetuspunkti õhkpatjadega transpordisüsteemi jaoks

(1)

Kasutusjuhend SIPLACE X-seeria S 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist 713.0 Väljaanne 11/2019 4.3 Ladumismasina ülespanek

221

4.3.9 Transpordiklambrite eemaldamine

Transpordiklambrid on kinnitatud lineaarjuhikute külge. Kõigi portaalide X-teljed ja Y-teljed on

kahe transpordiklambriga kinnitatud.

 Eemaldage portaalitelgedelt kõik transpordiklambrid.

 Kui tekib vajadus SIPLACE'i ladumismasina transportimiseks, siis peavad olema transpordi-

klambrid transportimise vältel kinnitatud.

4.3.10 Korrosioonivastase kaitsekatte eemaldamine juhikrööbastelt

Enne tarnimist kaetakse ladumismasinad korrosioonivastase kaitsekattega.

ETTEVAATUST!

Lühendab laagrite ja juhtsiinide eluiga.

Kui korrosioonivastane määre seguneb teljelaagrite määrimiseks kasutatava määrdega,

siis lüheneb tunduvalt laagrite ja juhikrööbaste tööiga.

 Seetõttu tuleb eemaldada korrosioonivastane kaitsekate kõigilt telgedelt ja laagritelt,

kui nihutate masina käikulaskmisel esimest korda selle telgi.

 Määrige kõiki telgi ja laagreid korrashoiujuhendis mainitud määrdega.

ETTEVAATUST!

Laagrimäärde kahjustamisoht.

Alkohol kahjustab juhikukelkudes olevat määret.

 Siinide ja skaalade puhastamise ajal veenduge, et alkoholi ei satuks juhtkärule.
